8 | Конфигурирование
Руководство по применению для установщика
116
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

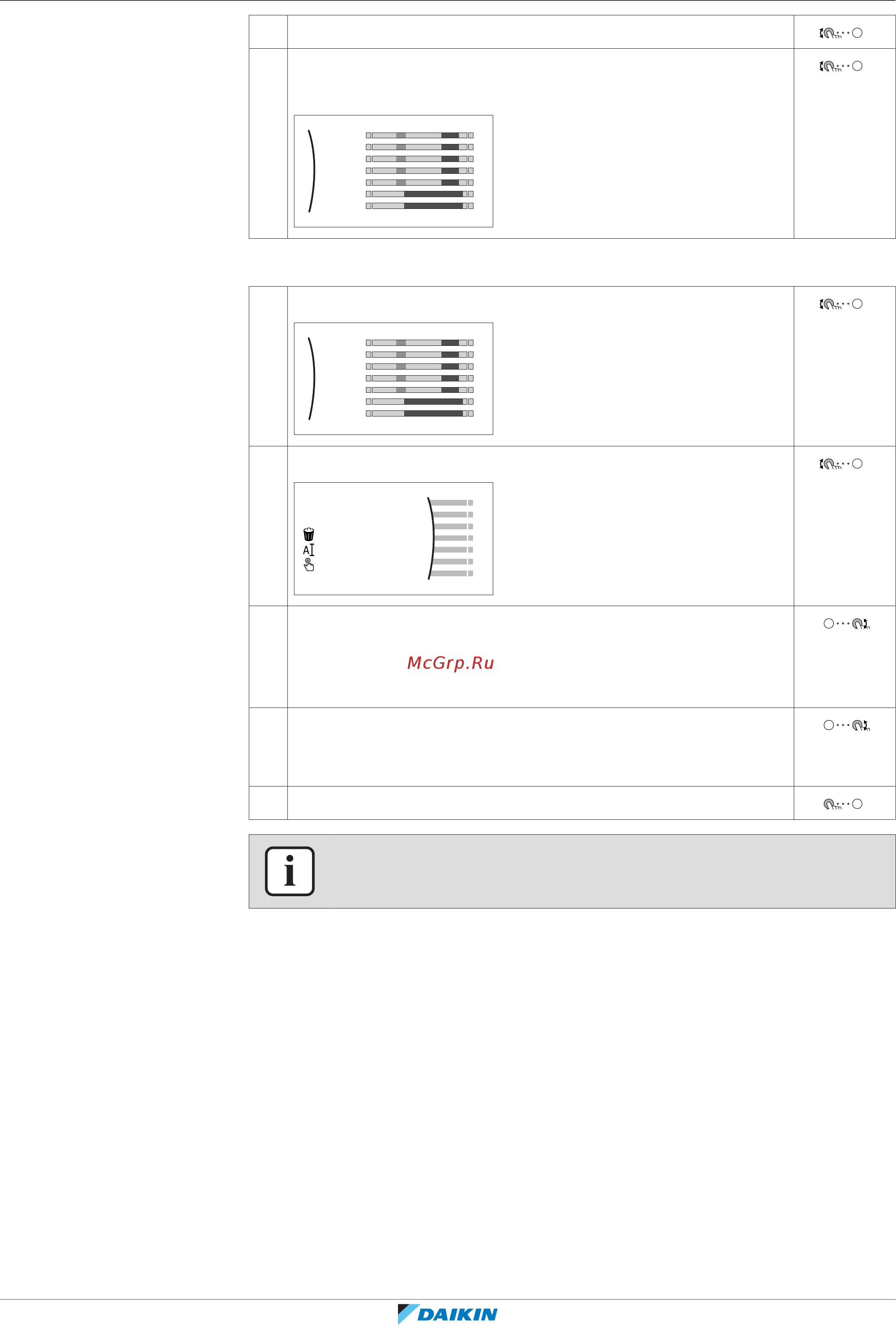

7 Выберите Воскресенье.
8 Выберите Вставка.
Результат:
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
C
Для переименования расписания
1 Выберите наименование текущего расписания.
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
2 Выберите Переименовать.
Удалить
Переименовать
Выбрать
3 (необязательный пункт) Чтобы удалить название текущего
расписания, найдите в списке символов символ ← и
нажмите его, чтобы удалить предыдущий символ. Удалите
таким образом все символы в названии расписания.
4 Чтобы дать название текущему расписанию, ищите нужные
символы в списке символов и подтверждайте их. В
названии расписания может быть максимум 15символов.
5 Подтвердите новое наименование.
ИНФОРМАЦИЯ
Не все расписания можно переименовать.
8.4 Кривая зависимости от погоды
8.4.1 Что такое кривая зависимости от погоды?
Работа в погодозависимом режиме
Если блок работает в погодозависимом режиме, то нужная температура воды
на выходе или температура в резервуаре определяется автоматически на
основе температуры снаружи. Для этого к нему подключается датчик
температуры, установленный на северной стене здания. При снижении или
повышении температуры снаружи блок сразу же скомпенсирует ее
изменение. Таким образом, блок сможет повышать или снижать температуру
