11 | Техническое и иное обслуживание
Руководство по применению для установщика
194
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
11.5.1 Снятие фильтра для воды
Предварительные условия: Выключите блок с интерфейса пользователя.
Предварительные условия: Выключите соответствующий автоматический
выключатель.
1 Фильтр для воды находится за распределительной коробкой. Для доступа
к фильтру выполните действия, описанные в следующих разделах:
▪ «7.2.3Чтобы открыть внутренний агрегат» [460]
▪ «7.2.4 Опускание распределительной коробки на внутренний
агрегат» [462]
2 Закройте запорные клапаны в контуре воды.
3 Закройте клапан (если установлен) контура воды расширительного бака.
4 Снимите крышку снизу магнитного фильтра/пылеотделителя.
5 Подсоедините сливной шланг снизу фильтра для воды.
6 Откройте клапан снизу фильтра для воды, чтобы слить воду из контура
воды. С использованием установленного сливного шланга соберите
сливаемую воду в бутылку, раковину и т.д.

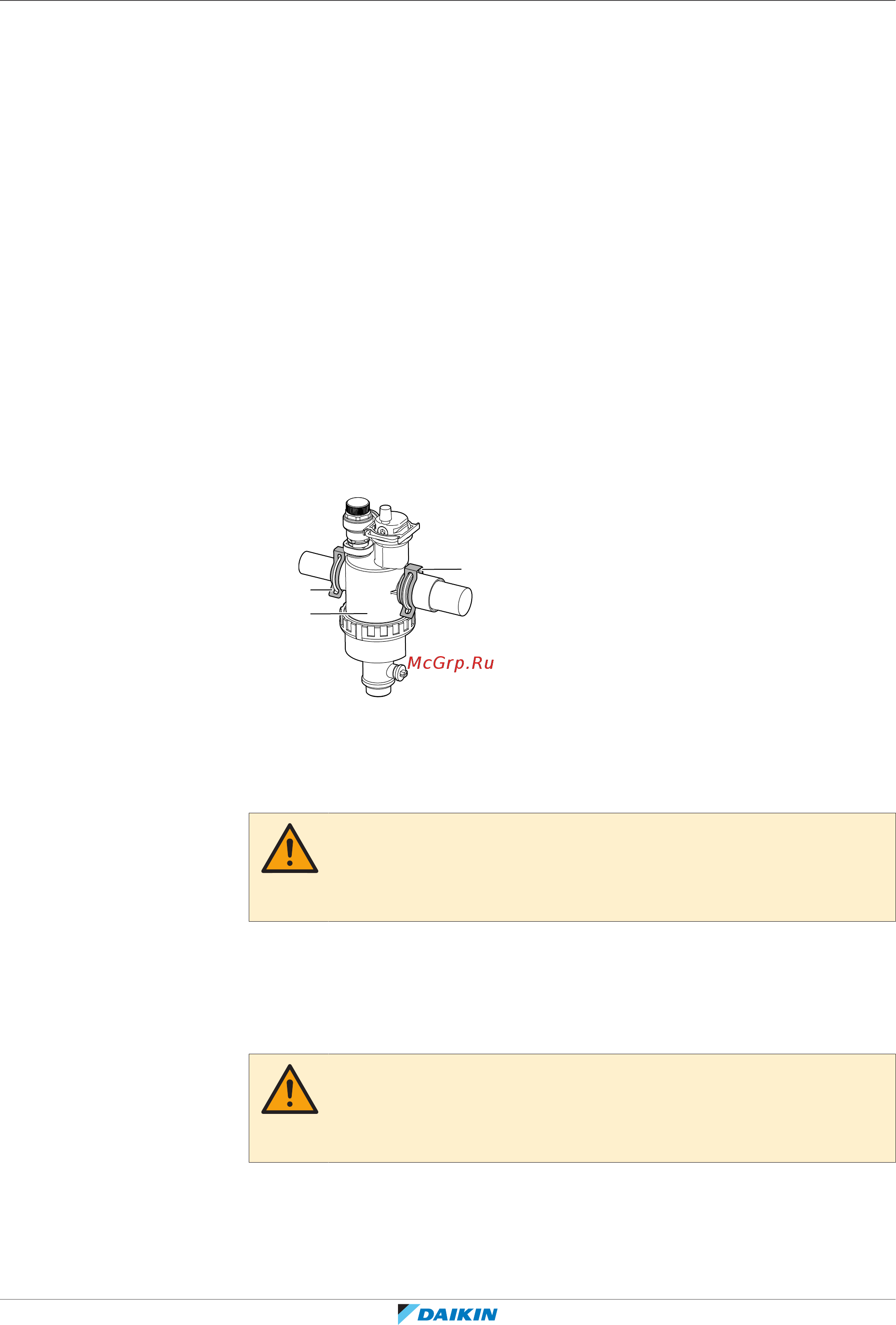

7 Снимите 2 защелки крепления фильтра для воды.
a
b
a
a Защелка
b Магнитный фильтр/пылеотделитель
8 Снимите фильтр для воды.
9 Снимите сливной шланг с фильтра для воды.
ПРЕДОСТЕРЕЖЕНИЕ
Хотя водяной контур опорожнен, некоторое количество воды может пролиться
при извлечении магнитного фильтра/пылеотделителя из корпуса фильтра.
ВСЕГДА убирайте пролившуюся воду.
11.5.2 Очистка фильтра для воды в случае нарушения нормальной работы
1 Снимите фильтр для воды с блока. См. раздел «11.5.1Снятие фильтра для
воды» [4194].
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы защитить подсоединенный к магнитному фильтру/пылеотделителю
трубопровод от повреждения, рекомендуется выполнять эту процедуру, когда
магнитный фильтр/пылеотделитель снят с блока.
2 Отвинтите нижнюю часть корпуса фильтра для воды. При необходимости
используйте подходящий инструмент.
