8 | Конфигурирование
Руководство по применению для установщика
143
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

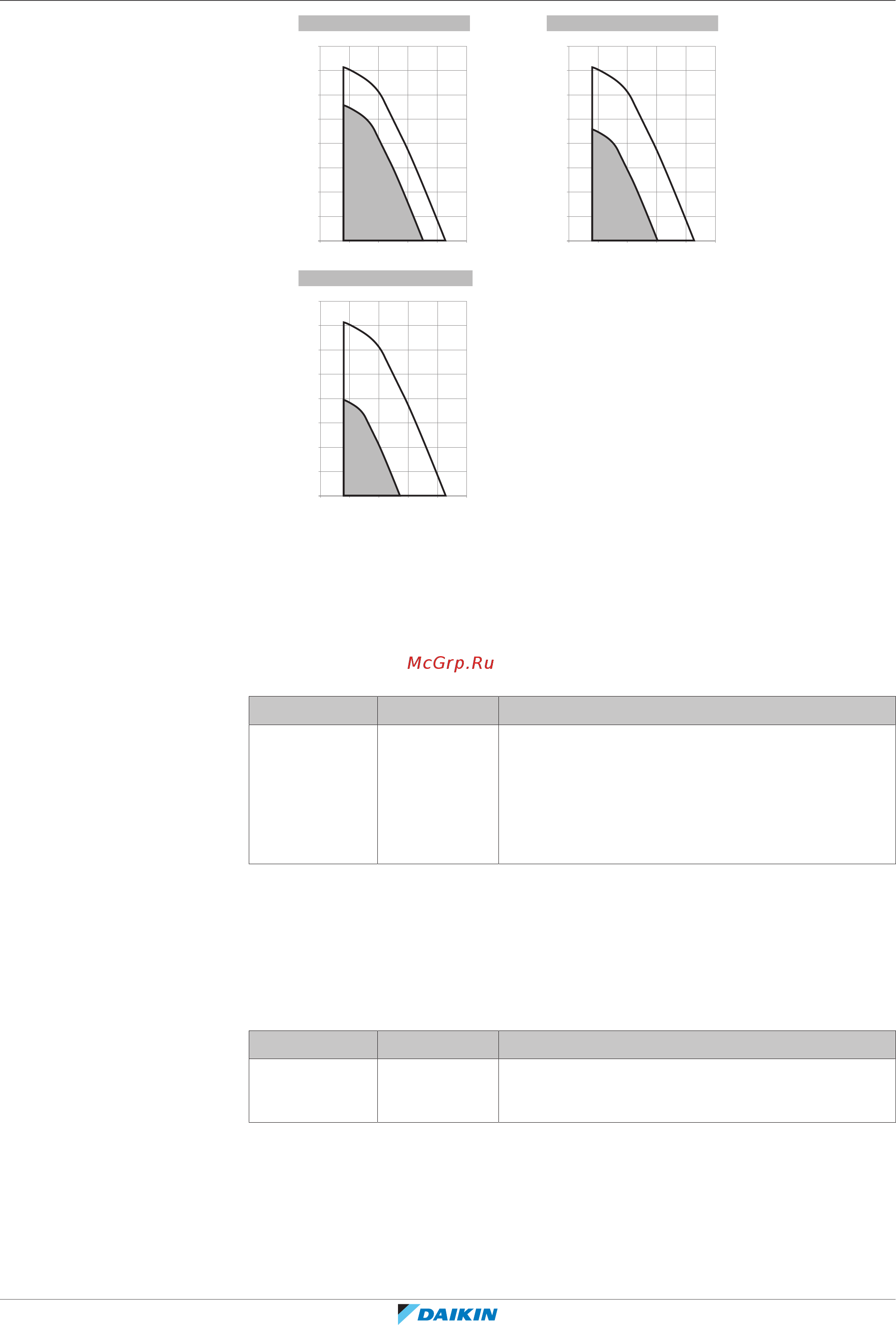

a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
a Внешнее статическое давление
b Расход воды
Насос за пределами диапазона
Если функция работы насоса отключена, то насос выключается, когда
температура снаружи превышает заданное значение параметра Температура
выключения обогрева помещения [4‑02]. Если данная функция
активирована, насос может работать при любой температуре снаружи.
# Код Описание
[4.9] [F-00] Работа насоса:
▪ 0: Запрещена, если температура снаружи
выше [4‑02].
▪ 1: Возможна при любых внешних
температурах.
Превышение
Данная функция определяет, насколько температура воды может повыситься
выше нужной температуры воды на выходе прежде, чем компрессор
остановится. Компрессор начнет работать снова, когда температура
выходящей воды падает ниже нужной температуры воды на выходе. Данная
функция работает ТОЛЬКО в режиме отопления.
# Код Описание
[4.B] [9-04] Превышение:
▪ 1°C~4°C
Антиобледенение
Защита помещения от замораживания [1.4] предотвращает чрезмерное
понижение температуры в помещении. Дополнительная информация о
защите помещения от замораживания приведена в разделе
«8.5.2Помещение» [4122].
