7 | Монтаж
Руководство по применению для установщика
84
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7.8.2 Меры предосторожности при подсоединении трубопровода воды
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
7.8.3 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте чрезмерную силу. Деформация
труб может стать причиной неправильной работы агрегата.
Для облегчения технического обслуживания предусмотрены четыре запорных
клапана и один перепускной клапан избыточного давления. Установите
запорные клапаны на входах и выходах воды для нагрева помещения. Чтобы
обеспечить минимальный расход (и предотвратить возникновение
избыточного давления), установите перепускной клапан избыточного
давления на выходе воды для нагрева помещения для дополнительной
зоны.
ПРИМЕЧАНИЕ
Этот агрегат предназначен для работы в двух температурных зонах:
▪ подогрев полов в основной зоне; это зона с наименьшей температурой
воды,
▪ радиаторы в дополнительной зоне; это зона с наибольшей температурой
воды.
1 Установите запорные клапаны на трубопроводах воды для нагрева
помещения.
2 Наверните гайки внутреннего агрегата на запорном клапане.
3 Подсоедините трубопроводы входа и выхода горячей воды бытового
потребления к внутреннему агрегату.

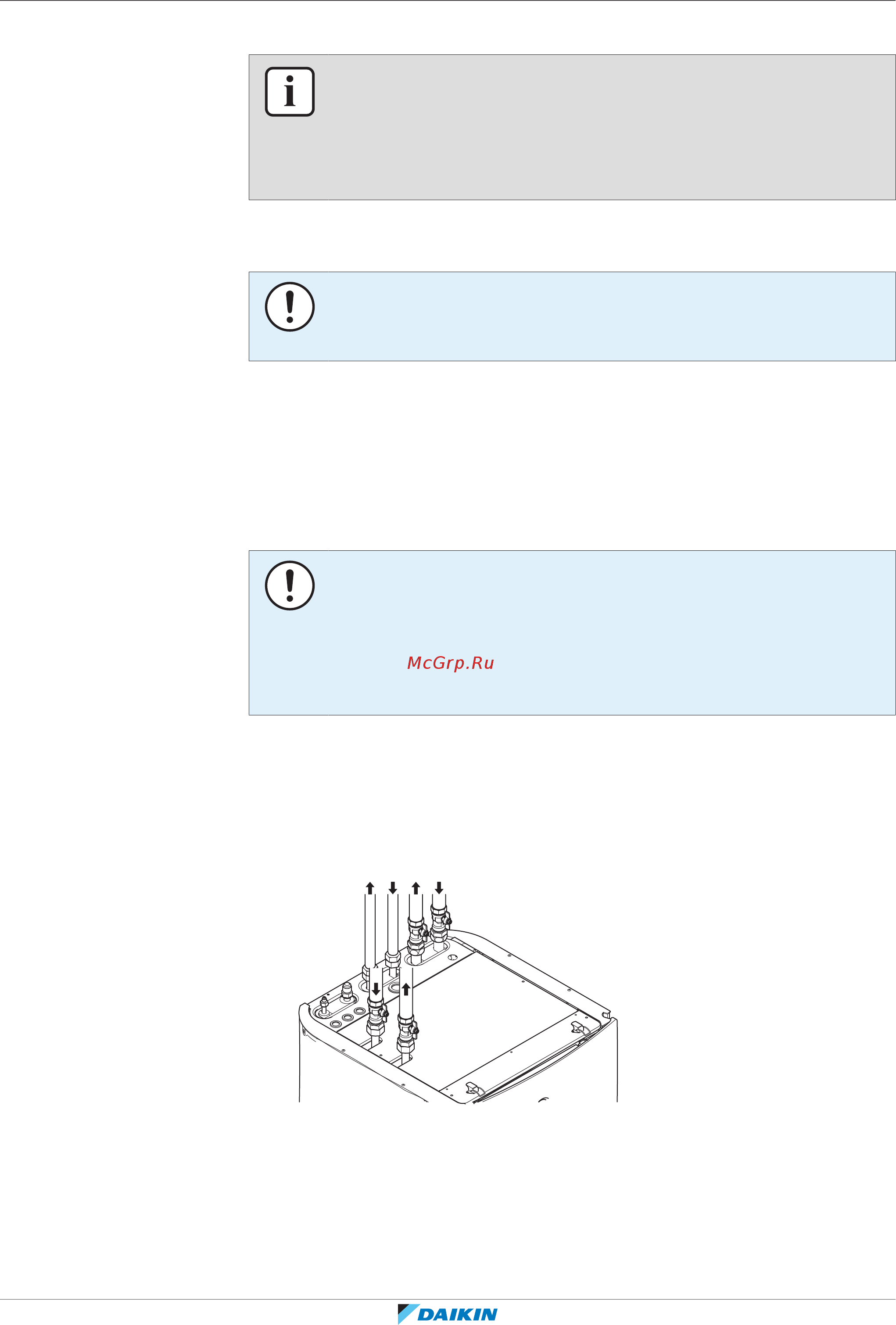

c d a b
f
e
a Выход воды дополнительной зоны для нагрева помещения
b Вход воды дополнительной зоны для нагрева помещения
c Выход горячей воды бытового потребления
d Вход холодной воды бытового потребления (подача холодной воды)
e Выход воды основной зоны для нагрева помещения
f Вход воды основной зоны для нагрева помещения
