▪ Приобретаемые на месте компоненты: вода. Используйте только те
материалы, которые совместимы с водой, используемой в системе, а также с
материалами, используемыми во внутреннем агрегате.
▪ Приобретаемые на месте компоненты: давление и температура воды.
Проверьте, чтобы все компоненты, установленные в проложенные по месту
трубопроводы, были способны выдерживать давление и температуру воды.
▪ Давление воды. Максимальное давление воды составляет 4 бар.
Необходимо предусмотреть необходимые средства защиты водяного
контура, НЕ допускающие превышения максимального давления.
▪ Температура воды. Все проложенные трубопроводы и их оборудование
(клапаны, соединения и т. д.) ДОЛЖНЫ выдерживать следующие
температуры:

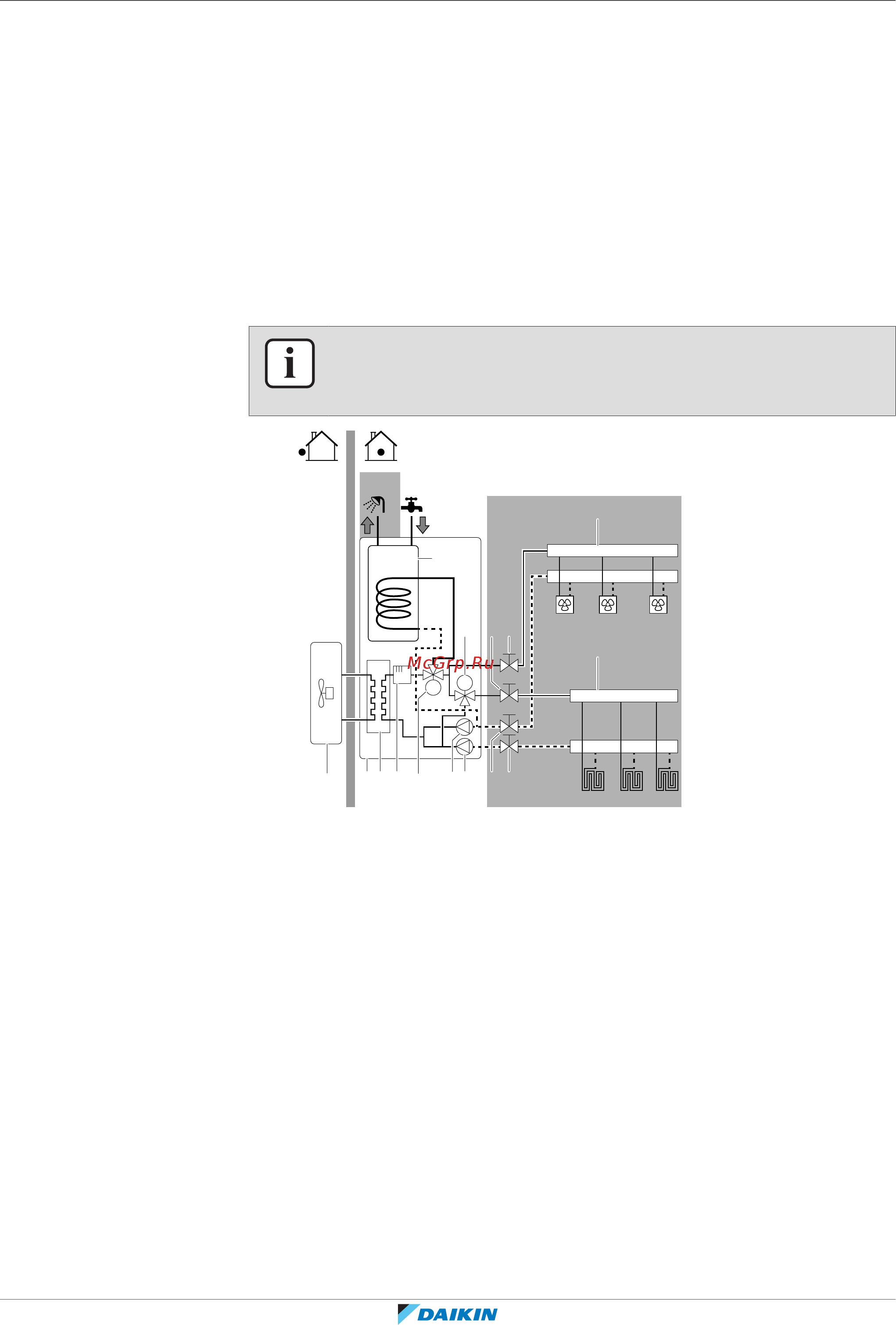

ИНФОРМАЦИЯ
Приведенный рисунок является примером и может НЕ соответствовать той или
иной схеме системы.
89°C
75°C
M
M
a b c d ge h ii
i
j
j
f
k
i
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e 3-ходовой клапан с электроприводом (переключение между нагревом
помещения и подготовкой горячей воды бытового потребления)
f 3-ходовой клапан с электроприводом (смешивание для основной зоны)
g Главный насос
h Дополнительный насос
i Запорный клапан
j Коллектор (приобретается на месте)
k Резервуар горячей воды бытового потребления
HPC1...3 Конвектор теплового насоса (приобретается по месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту установки)
▪ Слив: нижние точки. На всех нижних точках системы должны быть
предусмотрены дренажные отверстия, чтобы обеспечить полный слив воды
из контура циркуляции.
▪ Слив клапан сброса давления. Чтобы вода не капала из блока,
подсоедините сливной шланг к сливу надлежащем образом. См. раздел
«7.4.4Подсоединение сливного шланга к сливу» [470].
▪ Воздушные клапаны. Во всех верхних точках системы должны быть
установлены воздушные клапаны, которые также должны быть легко
доступны для обслуживания. Во внутреннем агрегате имеется два
