![Daikin EHVZ08S23DJ9W [91/240] Монтаж](/img/pdf.png)
Daikin EHVZ08S23DJ9W [91/240] Монтаж
![Daikin EHVZ08S23DJ9W [91/240] Монтаж](/views2/1748600/page91/bg5b.png)
7 | Монтаж
Руководство по применению для установщика
91
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 2 3
L N
L N PWR
12 3
3×
a

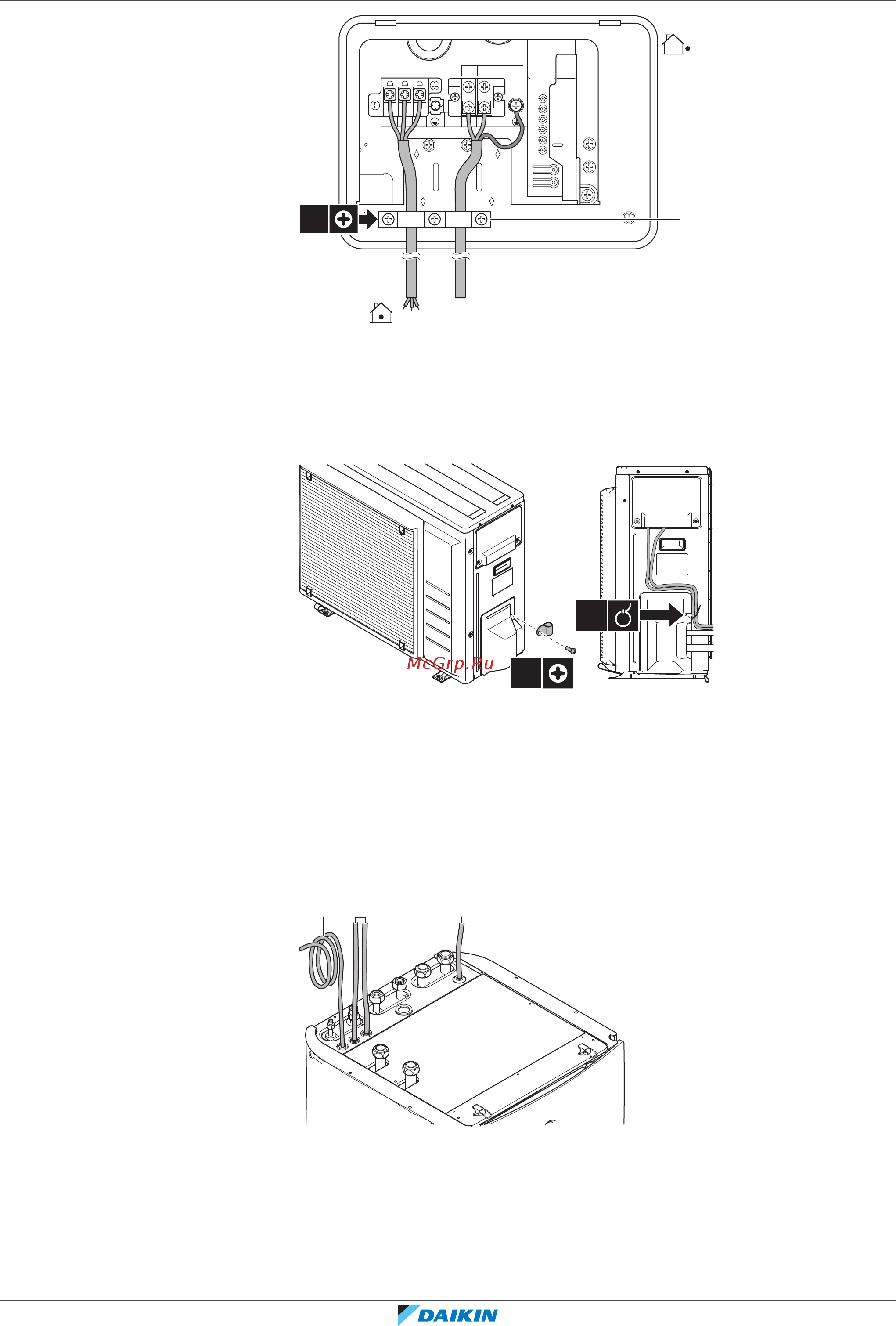

a Зажим проводов
4 Установите на место крышку распределительной коробки.
5 Дополнительно: прикрепите зажим проводов (принадлежность) к винту
на крышке трубопровода хладагента и закрепите на нем кабели с
помощью кабельной стяжки.
1×
1×
6 Подключите к линии питания автоматический выключатель защиты от
замыкания на землю и предохранитель.
7.9.7 Подключение электропроводки к внутреннему блоку
1 Чтобы открыть внутренний агрегат, см. «7.2.3Чтобы открыть внутренний
агрегат» [460].
2 Проводка входит в агрегат сверху:
b+c ad
a, b, c Электропроводка, устанавливаемая на месте (см. таблицу ниже)
d Устанавливаемый на заводе кабель для электропитания резервного
нагревателя
3 Проводка внутри агрегата должна быть выполнена, как описано ниже.
Зафиксируйте кабель на кабелепроводе с помощью кабельных стяжек:
