7 | Монтаж
Руководство по применению для установщика
65
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

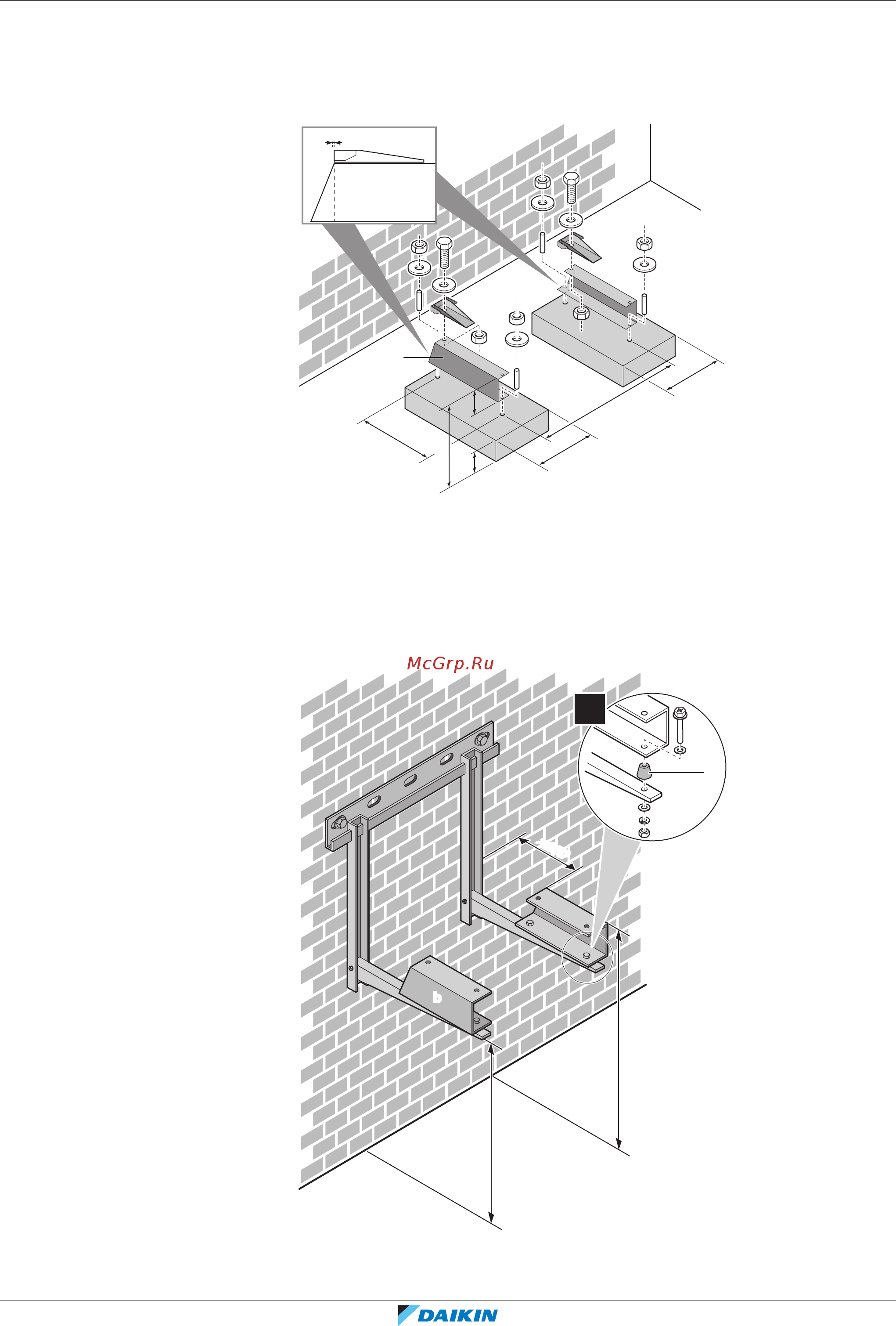

Вариант 3: на подставке с использованием дополнительного комплекта
EKFT008D
Дополнительный комплект EKFT008D рекомендуется для регионов с
обильными снегопадами.
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
a Максимальная высота снежного покрова
b Дополнительный комплект EKFT008D
Вариант 4: на кронштейнах на стене с использованием дополнительного
комплекта EKFT008D
Дополнительный комплект EKFT008D рекомендуется для регионов с
обильными снегопадами.
>250
>300
>250
(mm)
a
b
c
4×
a Максимальная высота снежного покрова
b Дополнительный комплект EKFT008D
c Противовибрационная резина (приобретается на месте)
