7 | Монтаж
Руководство по применению для установщика
64
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
ИНФОРМАЦИЯ
Если вы устанавливаете швеллеры в комбинации с шумозащитной крышкой
(EKLN08A1), для швеллеров применяются разные инструкции по монтажу. См.
руководство по монтажу шумозащитной крышки.
a
b
c
a Шумозащитная крышка
b Нижние части шумозащитной крышки
c Швеллеры

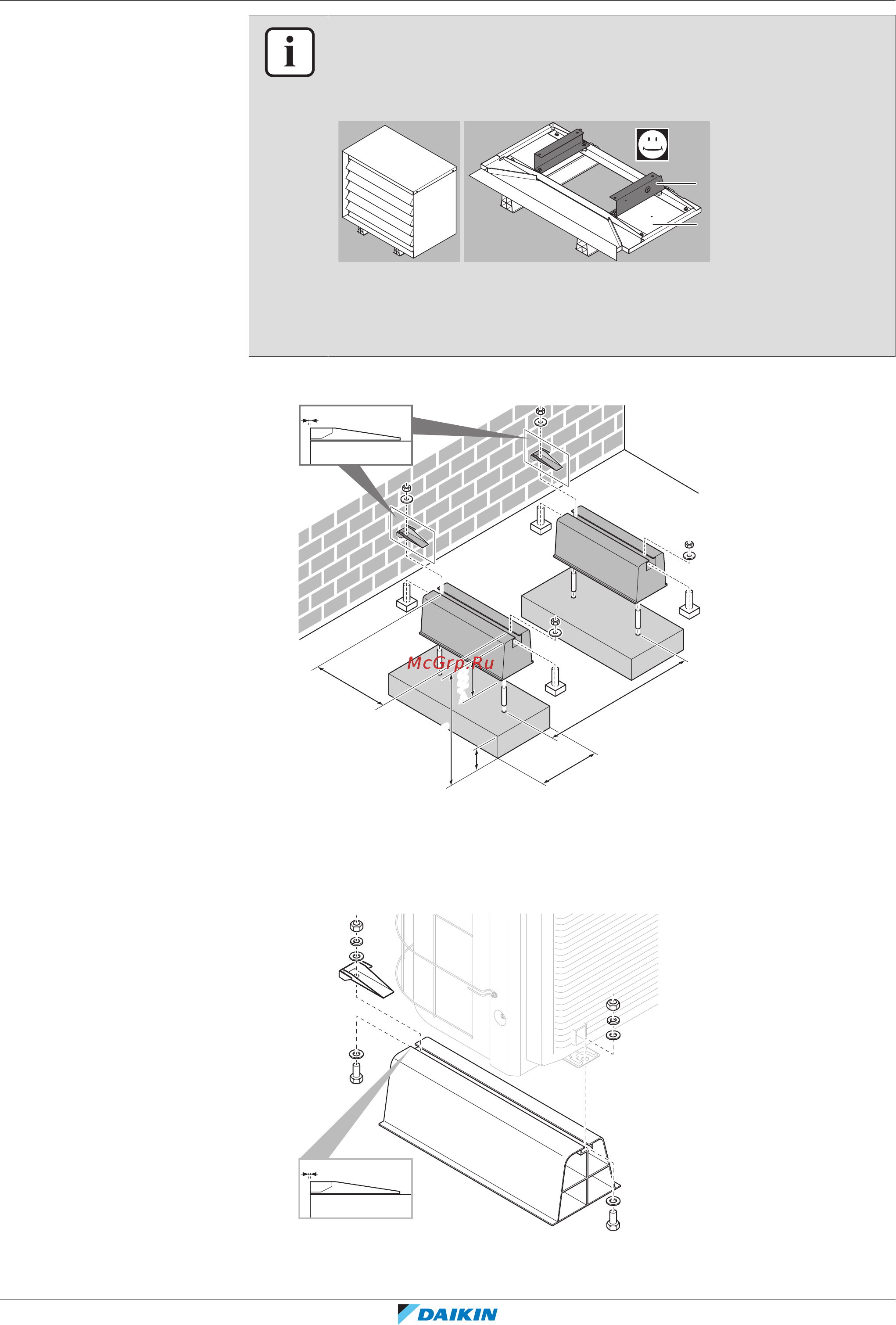

Вариант 1: на монтажных опорах "гибкая опора с распоркой"
(mm)
0 mm
<150
a
>300
300
600
>100
a Максимальная высота снежного покрова
Вариант 2: на пластмассовой монтажной опоре
В этом случае используйте болты, гайки, шайбы и пружинные шайбы,
поставляемые с блоком в качестве принадлежностей.
0 mm
