11 | Техническое и иное обслуживание
Руководство по применению для установщика
193
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
стали. Рекомендуется применять дезинфицирующее вещество без хлора,
одобренное для использования с водой бытового потребления.
ПРИМЕЧАНИЕ
При применении средств удаления накипи и при химической дезинфекции
необходимо убедиться, что качество воды по-прежнему соответствует
требованиям, указанным в директиве Европейского Союза 98/83/EC.
11.4.1 Слив резервуара горячей воды бытового потребления
ОПАСНО! РИСК ОЖОГОВ
Вода в резервуаре может быть очень горячей.
Предварительные условия: Выключите блок с интерфейса пользователя.
Предварительные условия: Выключите соответствующий автоматический
выключатель.
Предварительные условия: Закройте подачу холодной воды.
Предварительные условия: Откройте все места отвода горячей воды, чтобы
воздух мог проникать в систему.
1 Снимите верхнюю панель, панель интерфейса пользователя и переднюю
панель.
2 Опустите распределительную коробку.
3 Снимите ограничитель с точки доступа к резервуару.
4 Используйте сливной шланг и насос, чтобы слить резервуар через точку
доступа.

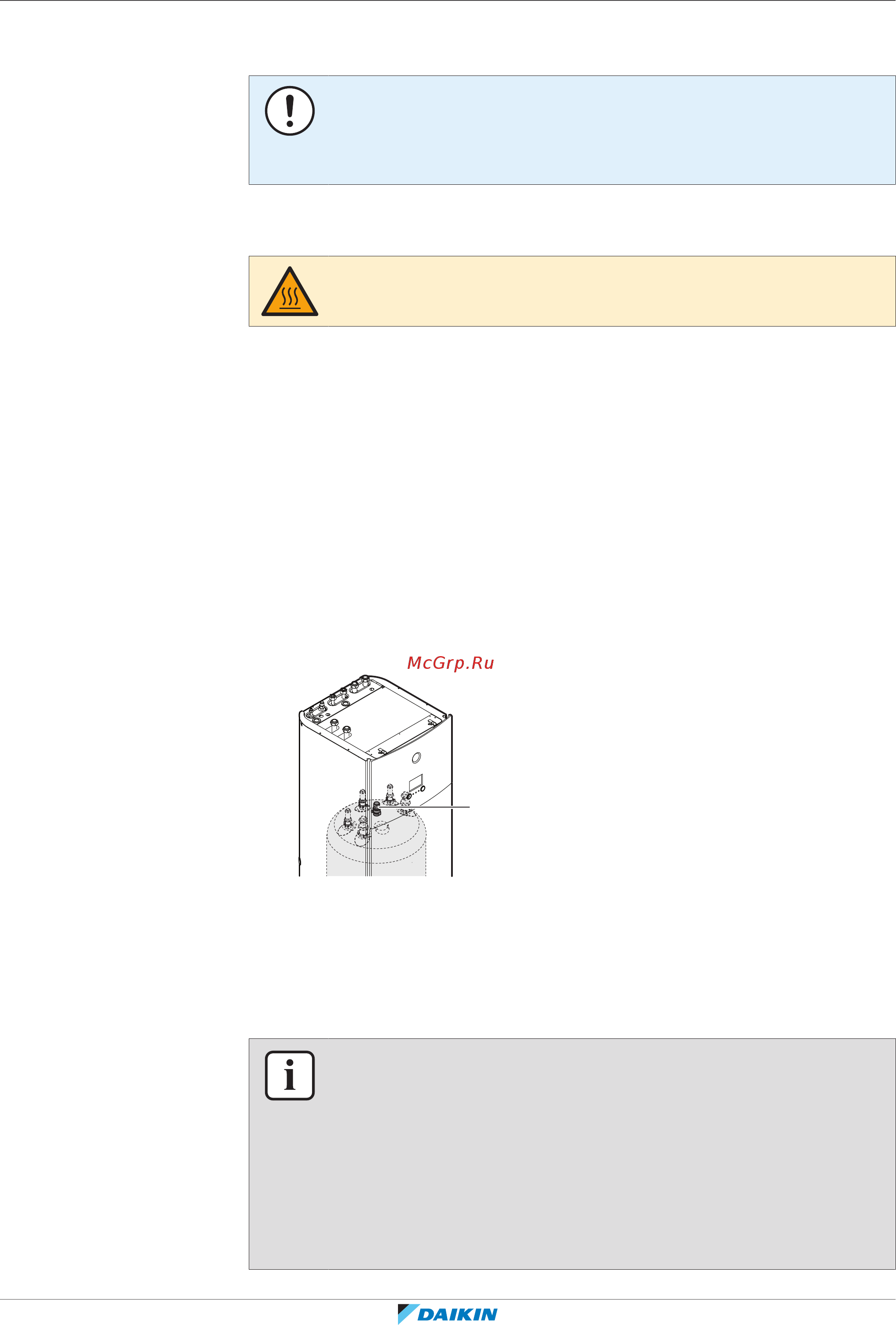

a
a Точка доступа к резервуару
11.5 Информация об очистке фильтра для воды в случае нарушения
нормальной работы
ИНФОРМАЦИЯ
Чтобы очистить фильтр для воды при ежегодном техническом обслуживании, не
требуется снимать его с блока. Но в случае проблемы с фильтром для воды
возможно потребуется снять его для тщательной очистки. Выполните действия,
описанные в следующих разделах:
▪ «11.5.1Снятие фильтра для воды» [4194]
▪ «11.5.2 Очистка фильтра для воды в случае нарушения нормальной
работы» [4194]
▪ «11.5.3Монтаж фильтра для воды» [4195]
