Daikin EHVZ08S23DJ9W [111/240] Конфигурирование
![Daikin EHVZ08S23DJ9W [111/240] Конфигурирование](/views2/1748600/page111/bg6f.png)

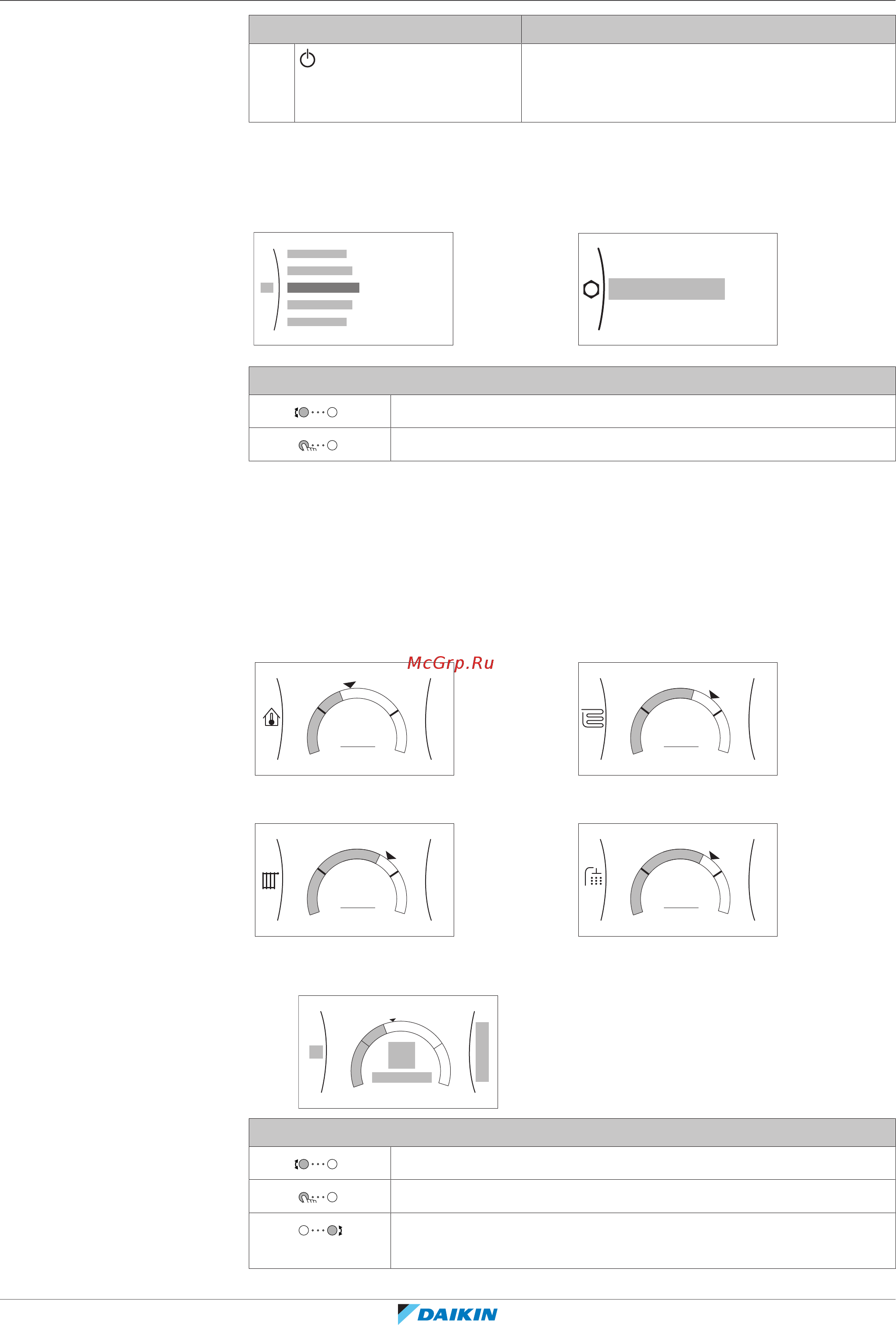

8 | Конфигурирование
Руководство по применению для установщика
111
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Подменю Описание
[C]
Эксплуатация
Включение или выключение функции
нагрева и подготовки горячей воды
бытового потребления.
8.3.4 Экран меню
Пример:
7.1
Язык
Время/дата
Отпуск
Возможные действия на этом экране
Переход через список.
Переход к подменю/настройкам.
8.3.5 Экран уставок
Экран уставок отображается для экранов, описывающих компоненты системы,
которым требуется значение уставки.
Примеры
[1] Экран температуры в помещении
+
–
21°C
1
Помещение
[2] Экран главной зоны
+
–
35°C
2
Главная зона
[3] Экран дополнительной зоны
+
–
45°C
3
Дополнительная зона
[5] Экран температуры в резервуаре
+
–
50°C
5
Бак ГВС
Объяснение
a1
d
+
–
d
e
d
e
c
a2
b1
b2
Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение требуемой
температуры.
