▪ Когда ожидается низкое рабочее давление (например, когда охлаждение

будет производиться при низкой наружной температуре), надежно

уплотните накидную гайку запорного вентиля линии подачи газа

силиконовым герметиком во избежание замерзания.

Силиконовый герметик: убедитесь в отсутствии зазора.

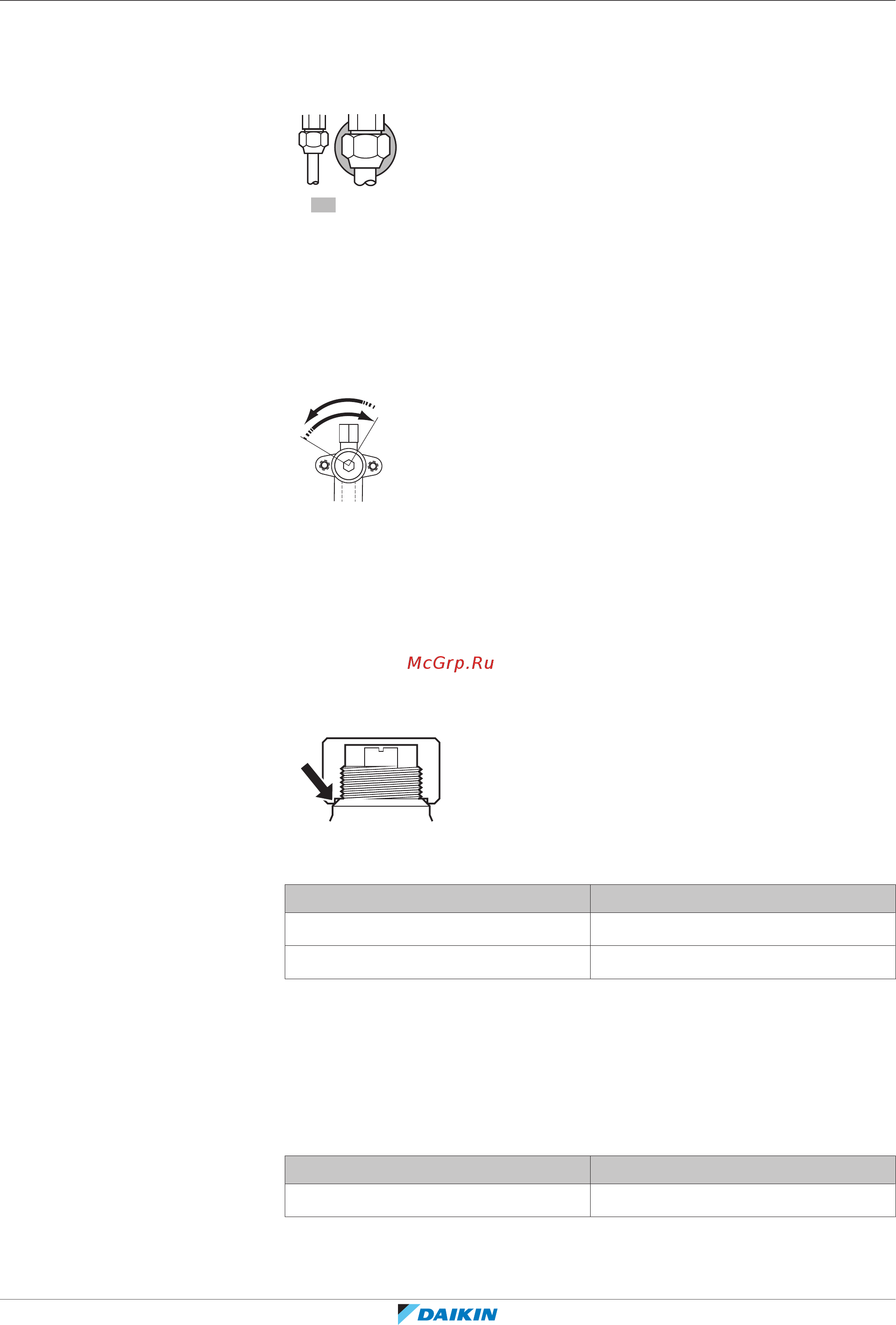

Открытие/закрытие запорного вентиля

1 Снимите крышку с запорного вентиля.

2 Вставив в запорный вентиль шестигранный ключ (со стороны

трубопровода жидкого хладагента: 4 мм, со стороны трубопровода

газообразного хладагента: 4 мм) в шток вентиля, вращайте шток

следующим образом:

Отвинчивается против часовой стрелки

Завинчивается по часовой стрелке

3 Когда дальнейшее вращение запорного вентиля станет НЕВОЗМОЖНЫМ,

прекратите вращение.

4 Установите крышку запорного вентиля на место.

Результат: Теперь клапан открыт/перекрыт.

Обращение с крышкой штока

▪ Уплотнение крышки штока обозначено стрелкой. НЕ повредите его.

▪ После завершения работы с запорным вентилем затяните крышку штока и

проверьте на предмет утечки хладагента.

Позиция Момент затяжки (Н∙м)

Крышка штока, сторона жидкости 13,5~16,5

Крышка штока, сторона газа 22,5~27,5

Обращение с крышкой сервисного порта

▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом, оснащенным стержнем

нажатия на вентиль, поскольку сервисное отверстие относится к

ниппельному типу.

▪ По окончании работы с отверстием для техобслуживания не забудьте плотно

закрыть его крышку и проверить, нет ли протечек хладагента.

Параметр Момент затяжки (Н·м)

Крышка сервисного порта 11,5~13,9
