8 | Конфигурирование
Руководство по применению для установщика
136
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

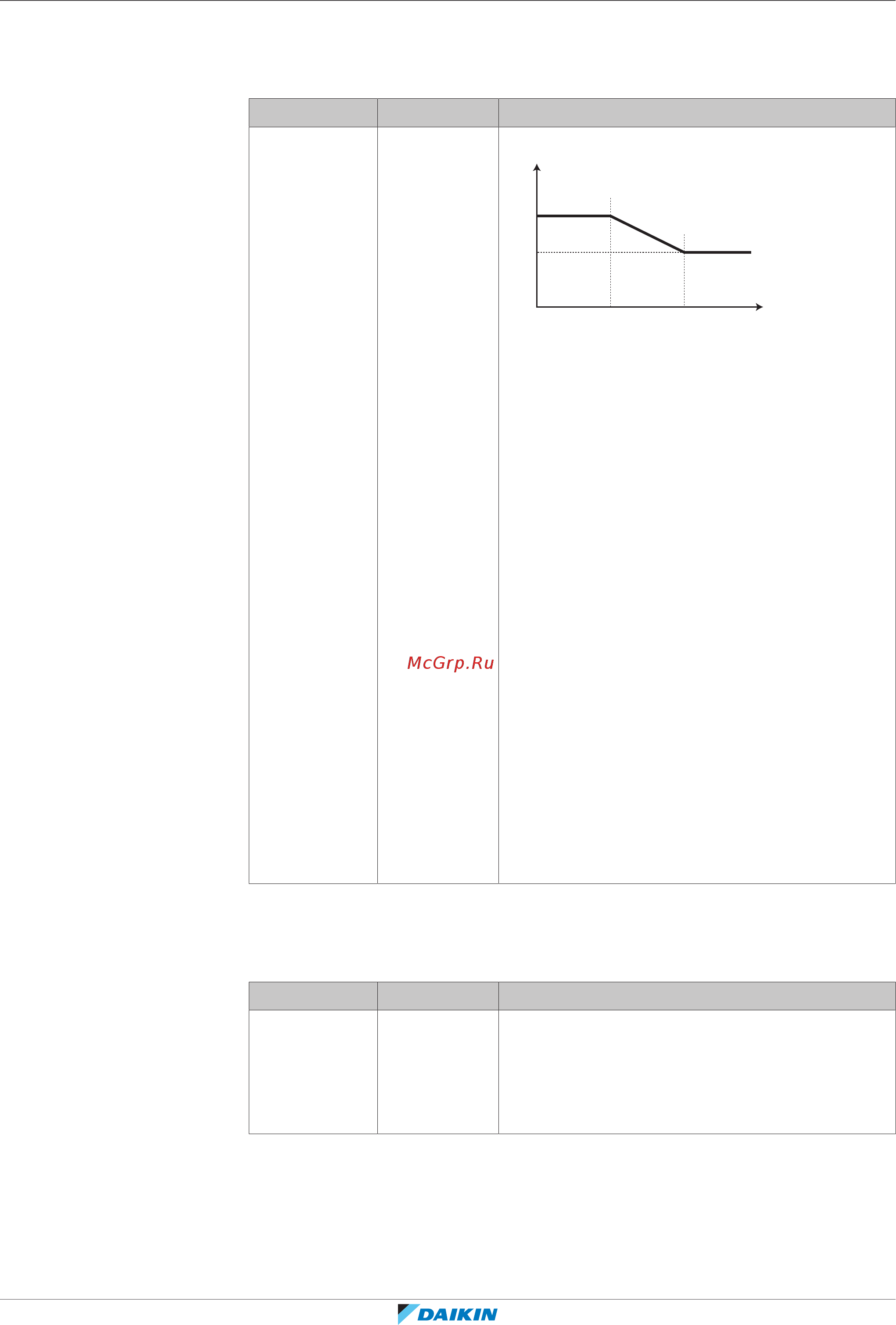

Кривая зависимого от погоды нагрева
Задайте зависимый от погоды нагрев для дополнительной зоны (если [3.4]=1
или 2):
# Код Описание
[3.5] [0-00]
[0-01]
[0-02]
[0-03]
Настройка зависимого от погоды нагрева:
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
▪ T
t
: Заданная температура воды на выходе
(дополнительная зона)
▪ T
a
: Температура снаружи
▪ [0-03]: Низкая температура наружного
воздуха. –40°C~+5°C
▪ [0-02]: Высокая температура наружного
воздуха. 10°C~25°C
▪ [0-01]: Нужная температура воды на выходе,
при наружной температуре равной или
падающей ниже низкой температуры
окружающего воздуха. [9‑05]°C~[9‑06]°C
Внимание! Данное значение должно быть
выше [0‑00], при низких температурах
снаружи требуется более теплая вода.
▪ [0-00]: Нужная температура воды на выходе,
при наружной температуре равной или
поднимающейся выше высокой температуры
окружающего воздуха. [9‑05]~min(45,
[9‑06])°C
Внимание! Данное значение должно быть
ниже [0‑01], при высоких температурах
снаружи требуется менее теплая вода.
Тип отопительного прибора
Дополнительная информация о Тип отопительного прибора приведена в
разделе «8.5.3Главная зона» [4126].
# Код Описание
[3.7] [2‑0D] Тип отопительного прибора:
▪ 0: Нагрев полов
▪ 1: Фанкойл
▪ 2: Радиатор
Настройка типа нагревательного прибора влияет на диапазон уставок
температур нагрева помещения и заданную разность температур при нагреве
следующим образом:
