7 | Монтаж
Руководство по применению для установщика
89
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

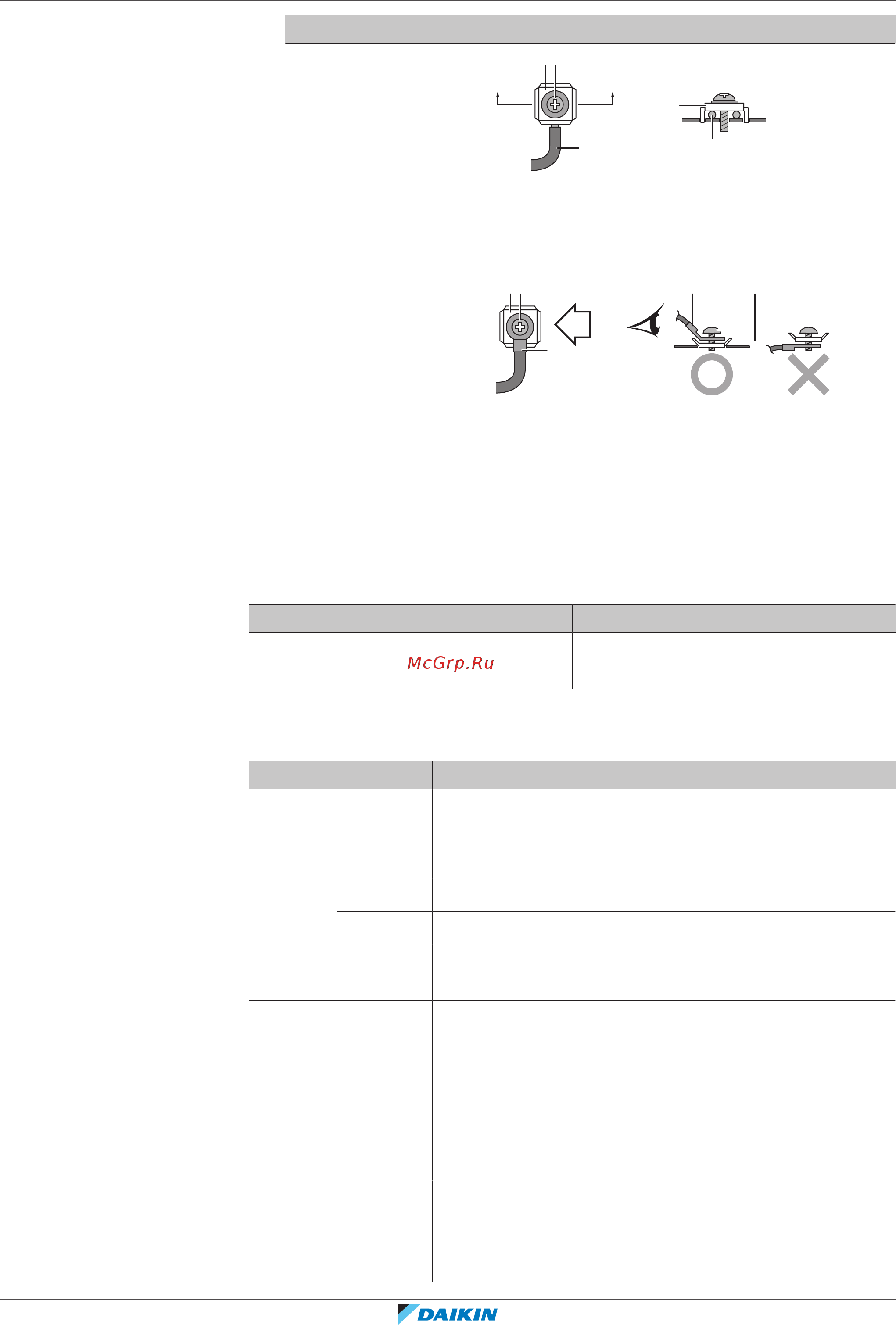

Тип провода Способ установки
Одножильный провод
c b
c
aa
A
AA´
A´
a Одножильный провод с петлей на конце
b Винт
c Плоская шайба
Проводка со
скрученными
многожильными
кабелями с круглым
отогнутым разъемом
c b ba c
a
B
B
a Разъем
b Винт
c Плоская шайба
O Допустимо
X НЕДОПУСТИМО
Крутящие моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
7.9.5 Характеристики стандартных компонентов электропроводки
Деталь ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Кабель
электроп
итания
MCA
(a)
19,9А 24,0А 15,9А
Напряжен
ие
230В
Фаза 1~
Частота 50Гц
Размеры
проводов
Должны соответствовать действующему
законодательству
Соединительный
кабель
Минимальное сечение кабеля 1,5мм² и применимо
для напряжения 230В
Рекомендуемые
плавкие
предохранители,
устанавливаемые на
месте
20А 25А 16A
Автоматический
выключатель защиты
от замыкания на
землю
Должны соответствовать действующему
законодательству
