7 | Монтаж
Руководство по применению для установщика
99
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X1M
X4 X3
a
b
Y2
YC
7 9
a Необходимо установить EKRP1HBAA.
b Предварительно проложенная электропроводка между X2M/7+9 и Q1L (=тепловая защита
резервного нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

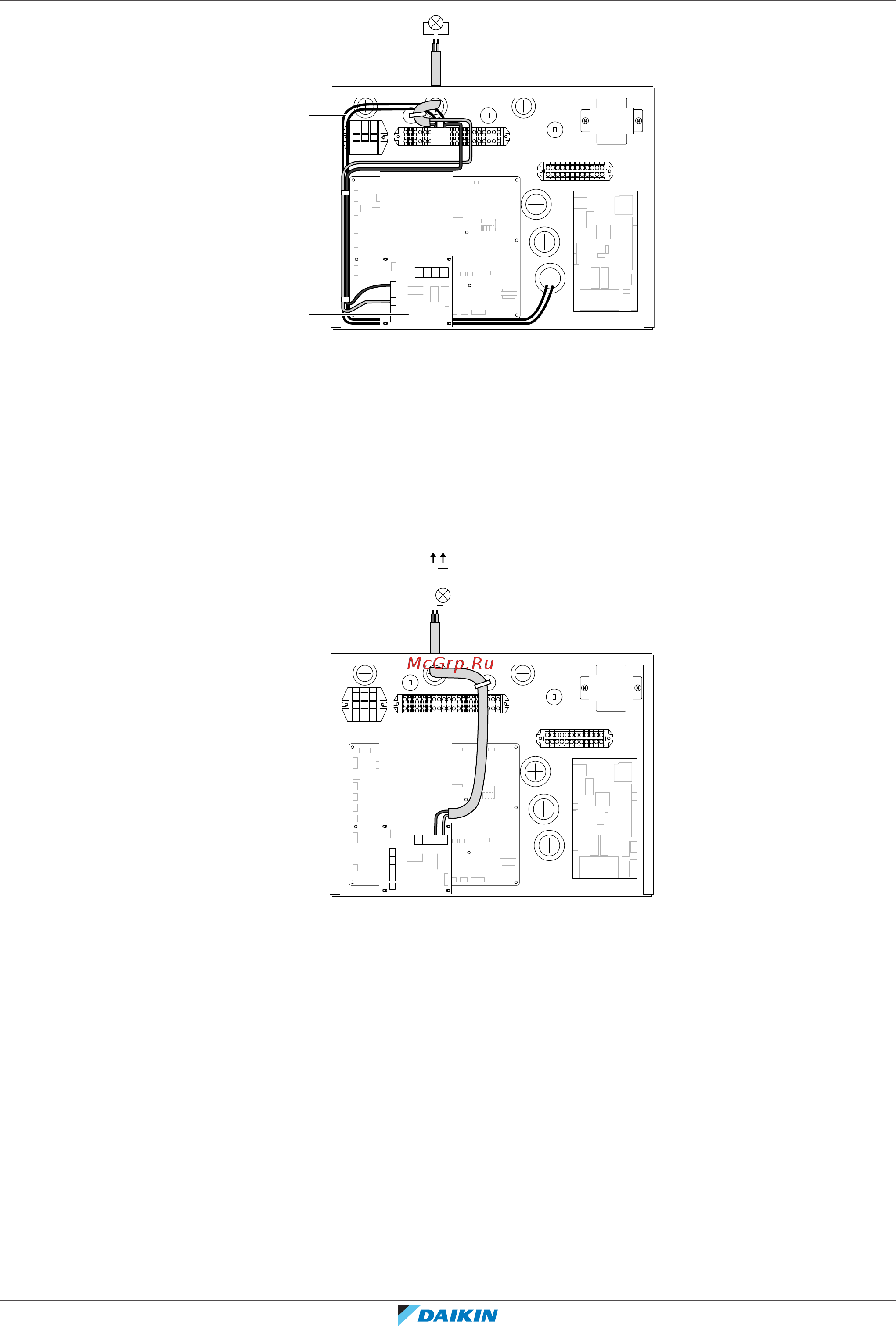

7.9.15 Подключение переключения на внешний источник тепла
1 Подключите кабель для переключения в режим управления внешним
источником тепла к соответствующим клеммам согласно рисунку ниже.
X1M
X2M
X5M
A5P
A4P
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
7.9.16 Подключение цифровых вводов потребления энергии
1 Подключите кабель цифровых входов для учета энергопотребления к
соответствующим клеммам согласно рисунку ниже.
