8 | Конфигурирование
Руководство по применению для установщика
157
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Насос рециркуляции ГВС
# Код Описание
[9.2.2] [D‑02] Насос рециркуляции ГВС:
▪ 0: (Отсутствует насос ГВБП): НЕ
установлен
▪ 1: (Быстрый нагрев воды): Установлен для
моментальной подачи горячей воды, когда
вода отбирается. Пользователь настраивает
работу по времени насоса горячей воды
бытового потребления с помощью
расписания. Управление этим насосом
возможно посредством интерфейса
пользователя.
▪ 2: Дезинфекция: Установлен для
дезинфекции. Он запускается, когда
запускается функция дезинфекции
резервуара для горячей воды бытового
потребления. Остальные установки не
нужны.

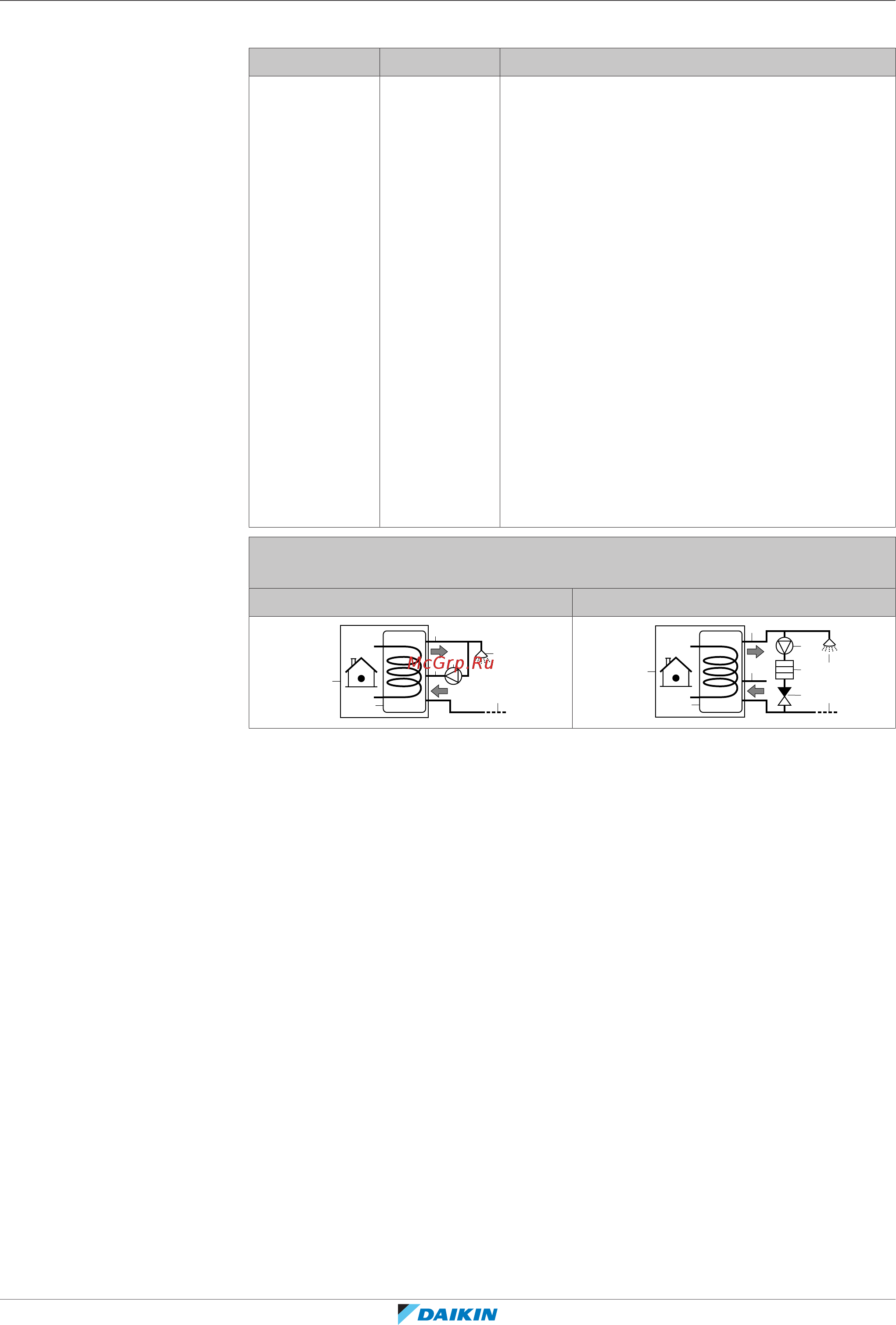

См. также рисунки ниже.
Насос горячей воды бытового потребления установлен для следующих
целей…
Быстрый нагрев воды Дезинфекция
f
a
g
h
i
c
b
c
a
b
d f
e g
h
i
a Внутренний агрегат
b Резервуар
c Насос горячей воды бытового потребления
d Нагревательный элемент
e Обратный клапан
f Душ
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
Расписание насоса ГВБП
Программирование расписания работы насоса ГВБП (только для
приобретаемого на месте насоса горячей воды бытового потребления для
вторичного возврата).
Запрограммируйте расписание работы насоса горячей воды бытового
потребления для определения времени включения и выключения насоса.
Включенный насос работает и обеспечивает мгновенную подачу горячей воды
в точку отбора. Для экономии энергии включайте насос только в то время
суток, когда немедленно нужна горячая вода.
Резервный нагреватель
Тип, напряжение, конфигурация и мощность резервного нагревателя должны
быть заданы на интерфейсе пользователя.
