8 | Конфигурирование
Руководство по применению для установщика
147
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

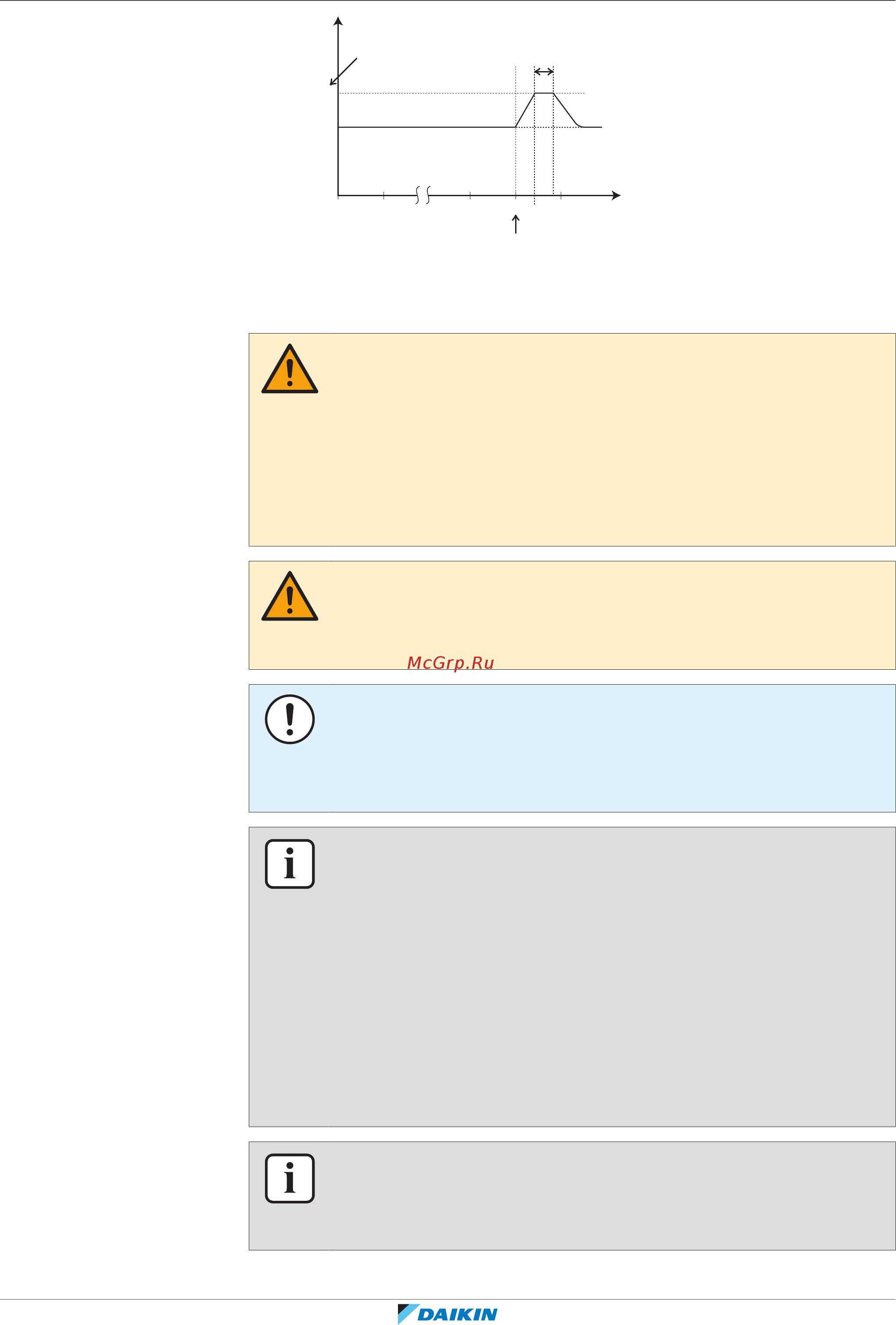

00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
T
DHW
Температура горячей воды бытового потребления
T
U
Пользовательская уставка температуры
T
H
Уставка высокой температуры [2-03]
t Время
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что температура горячей воды бытового потребления в кране
будет после дезинфекции совпадать со значением местной настройки [2-03].
Если столь высокая температура горячей воды потенциально травмоопасна, то
на выходе из резервуара для горячей воды бытового потребления монтируется
смесительный клапан (приобретается по месту установки оборудования).
Смесительный клапан ограничивает температуру горячей воды в кране
заданным максимальным значением. Максимально допустимое значение
температуры горячей воды подбирается согласно действующим нормативам.
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что время включения функции дезинфекции [5.7.3] с заданной
продолжительностью [5.7.5] НЕ прерывается возможной потребностью в
горячей воде бытового потребления.
ПРИМЕЧАНИЕ
Режим дезинфекции. Режим дезинфекции останется активным даже после
ВЫКЛЮЧЕНИЯ нагрева резервуара ([C.3]: Эксплуатация > Бак ГВС). Однако
при его ВЫКЛЮЧЕНИИ в процессе выполнения дезинфекции появится ошибка
AH.
ИНФОРМАЦИЯ
Если поступает код ошибки AH и функция дезинфекции не прерывалась из-за
отбора горячей воды бытового потребления, рекомендуется выполнить
следующие действия:
▪ Если выбран режим Только повт. нагр. или Расписание + повторный
нагрев, рекомендуется запрограммировать запуск функции дезинфекции не
менее чем через 4 часа после последнего предполагаемого значительного
отбора горячей воды. Этот запуск можно задать в настройках установщика
(функция дезинфекции).
▪ Если выбран режим Только расписание, то для предварительного
прогрева резервуара рекомендуется запрограммировать работу в режиме
Экологичный в течение 3 часов перед предусмотренным по расписанию
запуском функции дезинфекции.
ИНФОРМАЦИЯ
Функция дезинфекции повторно запускается в случае, если температура горячей
воды бытового назначения падает на 5°C ниже заданной температуры
дезинфекции в пределах ее продолжительности.
