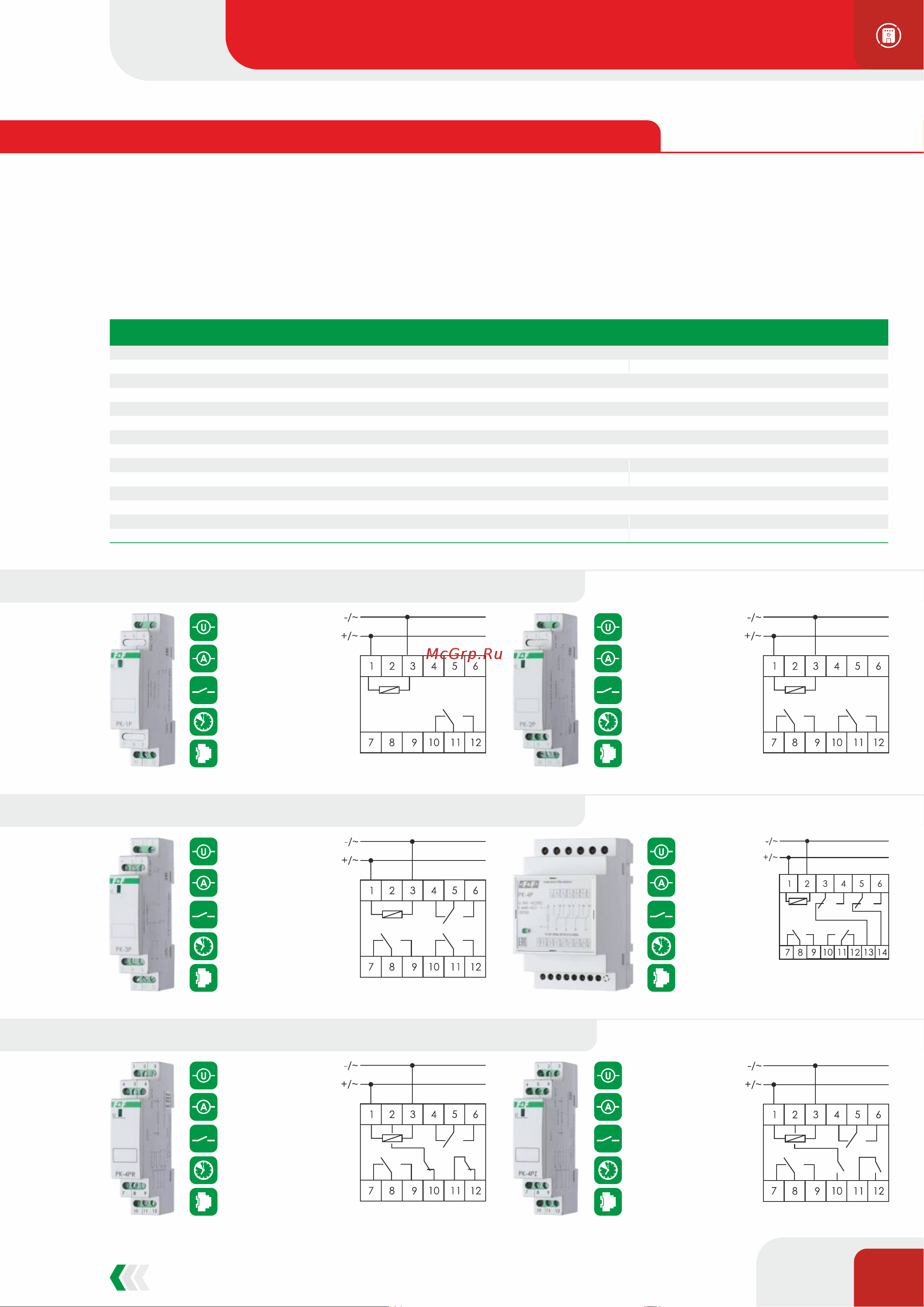

КОММУТАЦИЯ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ
РЕЛЕ ПРОМЕЖУТОЧНЫЕ (ЭЛЕКТРОМАГНИТНЫЕ)
109
www.f.by www.tde-f.ru|
РЕЛЕ ПРОМЕЖУТОЧНЫЕ (ЭЛЕКТРОМАГНИТНЫЕ)
НАЗНАЧЕНИЕ
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи
управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
ПРИНЦИП РАБОТЫ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты 1-3 (1-2 – для РК-4Р), при этом на
лицевой панели загорается индикатор включения реле.
ПАРАМЕТР
PK-1P
PK-2P
PK-3P
PK-4P
PK-4PR
PK-4PZ
Напряжение питания, В
12; 24; 48 АС/DC; 110; 230 AC; 36 AC/DC (PK-1P)
Максимальный ток нагрузки (АС-1), А
16
2x8
3x8
4x8
Контакты:
NO – нормально открытый
2NO
NC – нормально закрытый
2NC
NO/NC – переключающий
1NO/NC
2NO/NC
3NO/NC
4NO/NC
2NO/NC
2NO/NC
Время включения, мс
<40
Время выключения, мс
<20
Ток потребления при напряжении 24-230 В, мА
<25
<50
Ток потребления при напряжении 12 В, мА
<50
<75
Диапазон рабочих температур, °C
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Подключение
2
винтовые зажимы 2,5 мм
Габариты (ШxВxГ), мм
18x90x65
52,5x90X65
18x90x65
18x90x65
Тип корпуса (см. Приложение 1)
1S
3S
1S
1S
PK-1P
PK-3P
PK-4PR
PK-2P
PK-4P
PK-4PZ
12, 24, 36, 48 В AC/DC
110, 230 В AC
12, 24, 48 В AC/DC
110, 230 В AC
12, 24, 48 В AC/DC
110, 230 В AC
12, 24, 48 В AC/DC
110, 230 В AC
12, 24, 48 В AC/DC
110, 230 В AC
12, 24, 48 В AC/DC
110, 230 В AC
Время включения/выключения
<40/<20 мс
Время включения/выключения
<40/<20 мс
Время включения/выключения
<40/<20 мс
Время включения/выключения
<40/<20 мс
Время включения/выключения
<40/<20 мс
Время включения/
выключения<40/<20 мс
1NO/NC
3NO/NC
2NC+2NO/NC
2NO/NC
2NO+2NO/NC
4NO/NC
16 A AC-1
3×8 A AC-1
4×8 A AC-1
2×8 A AC-1
4×8 A AC-1
4×8 A AC-1
На DIN-рейку 35 мм
На DIN-рейку 35 мм
На DIN-рейку 35 мм
На DIN-рейку 35 мм
На DIN-рейку 35 мм
На DIN-рейку 35 мм
