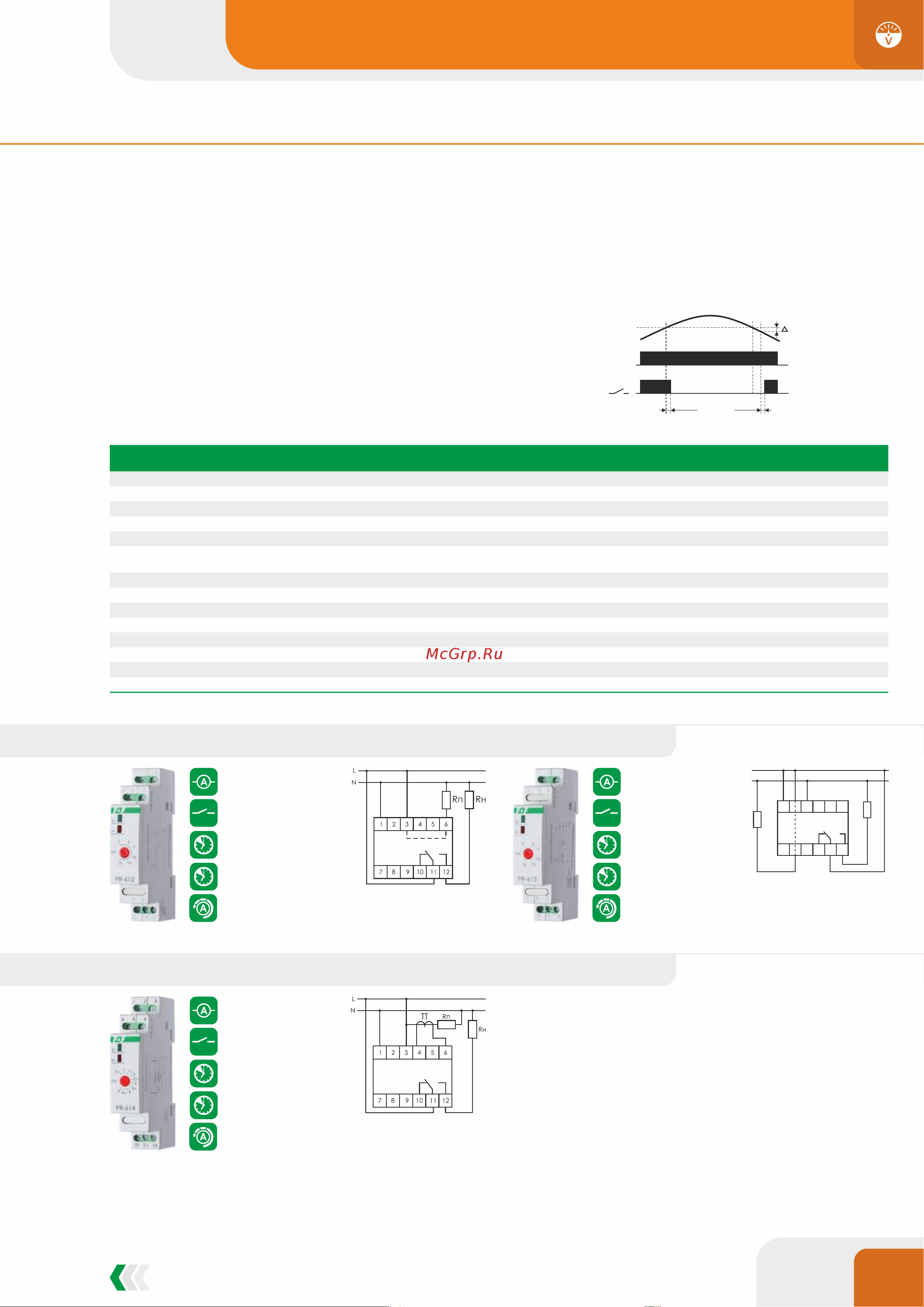

ЗАЩИТА ОТ АВАРИЙ В СЕТИ ПИТАНИЯ
РЕЛЕ ТОКА
65
www.f.by www.tde-f.ru|
РЕЛЕ ТОКА ПРИОРИТЕТНЫЕ
НАЗНАЧЕНИЕ
Для отключения неприоритетных цепей (нагрузки) при
превышении допустимой величины потребляемого тока.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Для случаев, когда одновременная работа всех потребителей
приводит к перегрузке питающей сети (ввод электропитания
рассчитан на меньшую мощность, чем мощность потребителей,
лимит потребления электроэнергии и пр.). Потребители
разбиваются на две группы: приоритетные Rп, отключение
питания которых крайне нежелательно (компьютеры,
видеоаппаратура, системы обработки данных и т.п.) и
неприоритетные Rн (электронагреватели и плиты, различного
рода вспомогательное оборудование). Уставка тока
срабатывания реле выбирается такой, чтобы не допустить
перегрузки питающей сети (отключения вводного автомата).
PR-612 PR-613, PR-615
ПАРАМЕТР
PR-612
PR-613, PR-615
PR-614
Напряжение питания, В
230 AC
Максимальный ток приоритетной цепи (АС-1), А
16
2
ограничен сечением провода 4 мм
в зависимости от внешних ТТ
Максимальный ток нагрузки неприоритетной цепи (АС-1), А
16
Максимальная мощность нагрузки
Приложение 2
Максимальный ток катушки контактора, А
3
Диапазон регулировки тока приоритетной цепи, при котором
отключается неприоритетная цепь, А
2-15
(2-15) / (4-30)
0,5-5
Контакты: NO – нормально открытый, NO/NC – переключающий
1NO/NC
Задержка выключения неприоритетной цепи, с
0,1
Задержка включения неприоритетной цепи, с
0,2
Диапазон рабочих температур, °С
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Диаметр сквозных отверстий трансформаторов тока, мм
-
4
-
Подключение
винтовые зажимы 2,5 мм
2
Габариты (ШхВхГ), мм
18х90х65
Тип корпуса (см. Приложение 1)
1S
ПРИНЦИП РАБОТЫ
П о т е н ц и о м е т р о м н а п е р е д н е й п а н е л и и з д е л и я
устанавливается величина тока в приоритетной цепи, при
превышении которой отключается неприоритетная цепь. При
снижении величины потребляемого тока в приоритетной цепи
реле автоматически подключает неприоритетную цепь
(нагрузку) к сети питания.
ДИАГРАММА РАБОТЫ
I
0,2 с0,1 с
Uприор.
11–12
I MAX
I нагр.
Uнеприор.
Максимальный ток
приоритетной цепи 16 A AC-1
Макс. ток приоритетной цепи
ограничен сечением провода
1NO/NC 1NO/NC
Задержка отключения
неприоритетной цепи 0,1
Задержка отключения
неприоритетной цепи 0,1
Задержка включения
неприоритетной цепи 0,2 с
Задержка включения
неприоритетной цепи 0,2 с
Диапазон регулировки тока
приоритетной цепи 2-15 А
Диапазон регулировки тока приоритетной
цепи 2-15 А – PR-613, 4-30 А – PR-615
PR-614
Максимальный ток приоритетн.
цепи зависит от внешнего ТТ
1NO/NC
Задержка отключения
неприоритетной цепи 0,1
Задержка включения
неприоритетной цепи 0,2 с
Диапазон регулировки тока
приоритетной цепи зависит от внешнего ТТ
АРТИКУЛЫ ИЗДЕЛИЙ
ПОКУПАТЕЛЮ
PR-612............................ EA03.003.003
PR-613............................ EA03.003.004
PR-615............................ EA03.003.006
PR-614............................ EA03.003.005
