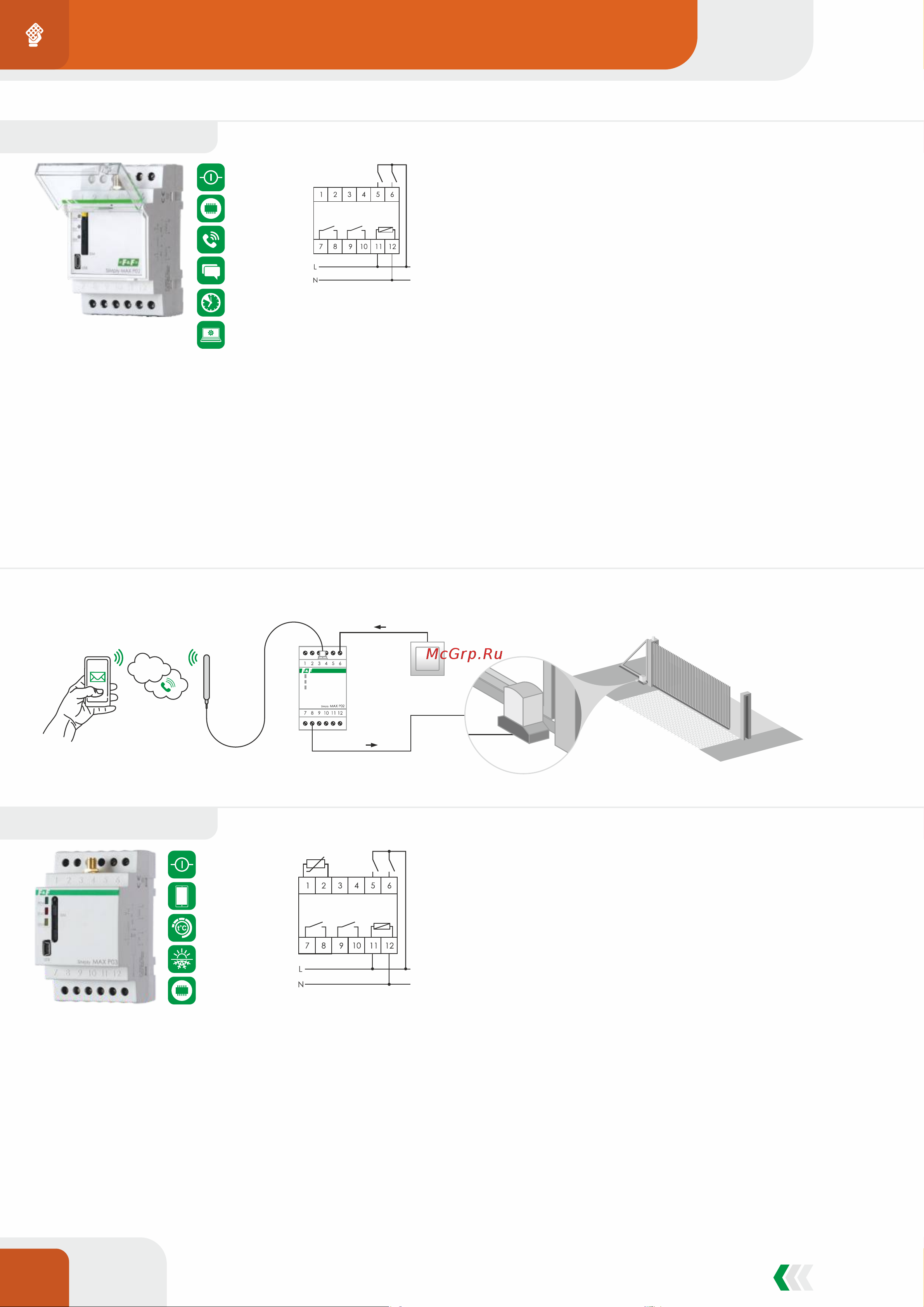

134
www.f.by | www.tde-f.ru
АВТОМАТИЗАЦИЯ, ДИСПЕТЧЕРИЗАЦИЯ
РЕЛЕ УПРАВЛЕНИЯ ПО КАНАЛУ GSM
SIMply MAX P02
SIMply MAX P03
НАЗНАЧЕНИЕ
Для дистанционного управления автоматическими въездными и
гаражными воротами, шлагбаумами, калитками с помощью
звонка с сотового телефона, а также для дистанционного
включения и отключения электрических установок с помощью
SMS и контроля состояния устройств и различных датчиков,
подключенных к входу. Применяются на охраняемых объектах с
большим числом пользователей, которым разрешен доступ,
паркингах, гаражах. Заменяет или дублирует стандартное
управление с помощью радиобрелков. Кроме того, он позволяет
легко управлять выходом и контролировать состояние
устройства, подключенного к входу с помощью SMS.
Управление:
1 канал – вызовом
(до 500 тел. ном.)
2 канал – СМС
(до 5 тел. ном.)
Диапазон измеряемых
температур -35...+65
Управл. выходами
по врем. 1 с - 600 мин.
Память состояния
контактов
Режим
охлаждение/нагрев
2×8 А AC-1, 2NO
8 А AC-1, NO
SMS
OUT
IN
Пример использования реле SIMply MAX P02
t
НАЗНАЧЕНИЕ
Используется в качестве двухуровневого регулятора
температуры с возможностью дистанционного контроля и
управления с мобильного телефона. Реализует простые
функции SMS оповещения при переходе температур за
установленные значения и позволяет управлять (ВКЛ/ВЫКЛ)
дополнительным оборудованием с помощью SMS.
Память состояния
контактов
Управление СМС
(до 5 тел. номеров)
×5
Конфигуратор под ОС Windows
ПРИНЦИП РАБОТЫ
Реле работает в сети мобильной связи GSM 900/1800 МГц любого оператора. В реле должна быть установлена активная SIM-карта с
отключенной функцией контроля ПИН-кода. Реле имеет два независимых канала, которые выполняют разные функции.
Канал 1 – управление воротами, формирует импульс на блок управления воротами или калиткой. Пользователь совершает звонок на
номер SIM-карты, установленной в реле, оно идентифицирует номер и автоматически прерывает соединение, если номер есть в
записной книжке реле выдает импульс на блок управления воротами. Дополнительно возможно управлять выходом реле с помощью
кнопки, подключенной к входу IN1.
Канал 2 – управление и сигнализация с помощью SMS. Управление выходом 2 осуществляется с помощью SMS. При поступлении
сигнала на вход IN2 реле осуществляет отправку соответствующей SMS на заданные номера телефонов пользователей. Настройка
реле производится с помощью SMS или программы-конфигуратора (P021Config) на компьютере.
ПРИНЦИП РАБОТЫ
Реле работает в сети мобильной связи GSM 900/1800 МГц любого оператора. Для передачи и приёма сообщений по каналу GSM в
реле должна быть установлена активная SIM-карта с отключенной функцией контроля ПИН-кода. Реле оборудовано релейным
выходом для функции регулирования температуры, релейным выходом для функции вкл./выкл., одним входом, посредством
которого реализована функция уведомлений о состоянии подключенного устройства. Конфигурация работы входов и выходов
задаётся с помощью SMS или программы конфигурации на ПК.
