ЗАЩИТА ОТ АВАРИЙ В СЕТИ ПИТАНИЯ
РЕЛЕ КОНТРОЛЯ ФАЗ (АВТОМАТЫ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ)
58
www.f.by www.tde-f.ru|

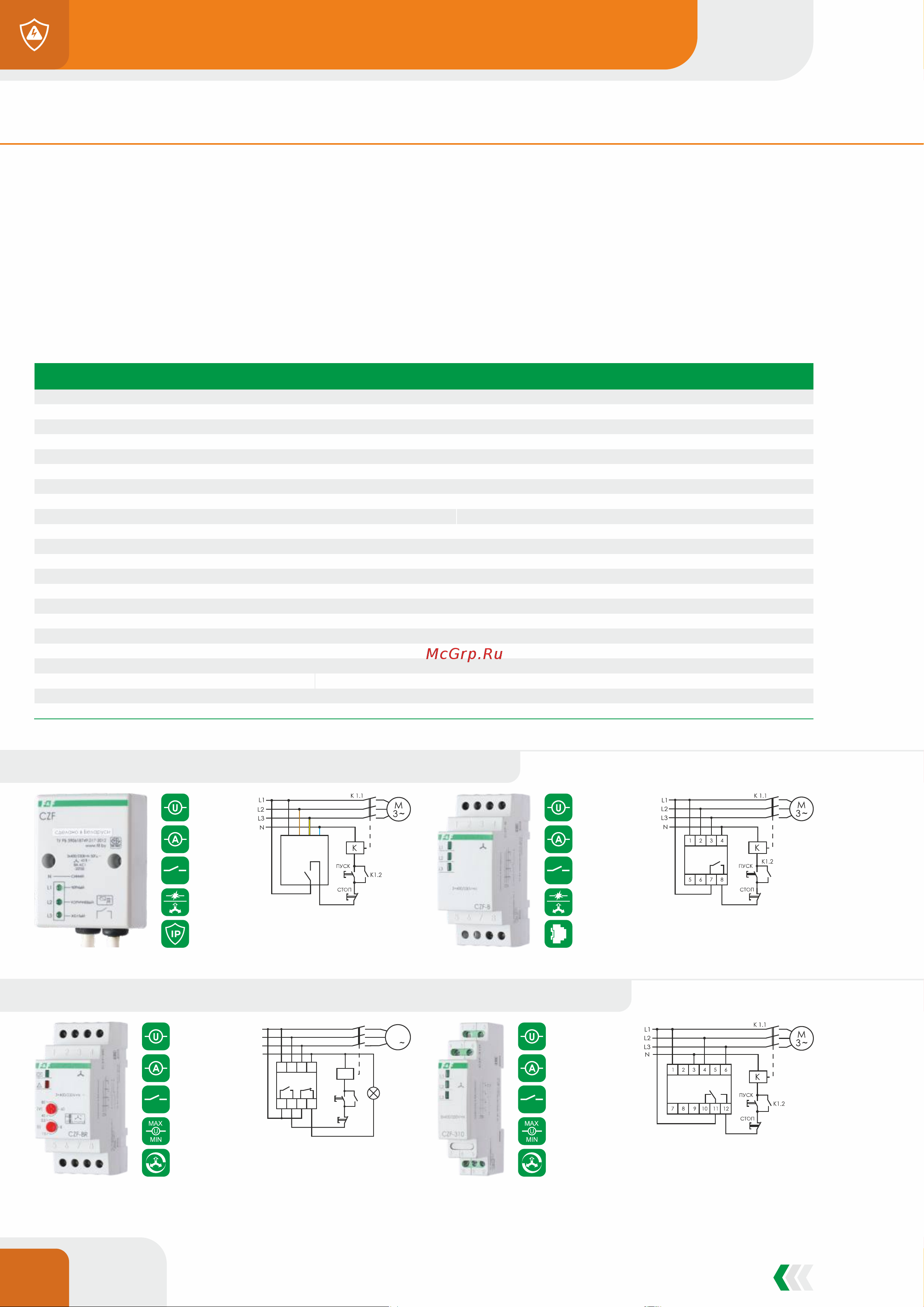

РЕЛЕ КОНТРОЛЯ НАЛИЧИЯ И АСИММЕТРИИ ФАЗ
CZF
CZF-BR, CZF-BT
CZF-B
CZF-310, CZF-311
2 A AC-15
1NO
3х +230 N
Отключение при
асимметрии и обрыве
Герметичный – степень
защиты IP65
ПАРАМЕТР
CZF
CZF-B
CZF-310
CZF-BR
CZF-BT
CZF-311
CZF-312
CZF-331
Напряжение питания, В
3х230 + N
Максимальный коммутируемый ток (AC-1), А
8
Макс. ток катушки контактора (AC-15), А
2
Контакты
NO – нормально открытый
1NO
1NO
1NO
1NO
1NO
NO/NC – переключающий
1NO/NC
1NO/1NC
2NO/NC
NC – нормально закрытый
1NC
1NC
1NC
Сигнализация питания
-
светодиод в каждой фазе
зеленый светодиод
светодиод в каждой фазе
Максимальная асимметрия напряжения, В
45
55
55
40-80
Гистерезис, В
5
Напряжение отключения, В:
- при падении напряжения в фазах
-
-
150
-
160
150
150
160
- при повышении напряжения в фазах
-
-
280
-
260
280
280
-
Задержка отключения, с
- при асимметрии
~3-5
~3-5
4
0,5-15
0,5-15
4
0,5
~3-5
- при падении напряжения
-
-
1
0,1
5
4
0,5
~3-5
- при повышении напряжения
-
-
1
-
0,1
1
0,5
0,1
Потребляемая мощность, Вт
1,6
Диапазон рабочих температур, °С
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Подключение
2
0,75 мм (0,5 м)
2
винтовые зажимы 2,5 мм
Габариты (ШхВхГ), мм
50х67х26
35х90х65
18х90х65
35х90х65
35х90х65
18х90х65
18х90х65
52х90х65
Тип корпуса (см. Приложение 1)
A8
2S
1S
2S
2S
1S
1S
3S
НАЗНАЧЕНИЕ
Для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети, в случаях: отсутствия напряжения хотя бы в
одной из фаз, снижения напряжения меньше установленной величины, асимметрии напряжения, обрыва нулевого провода.
ПРИНЦИП РАБОТЫ
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля
фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае аварийных
ситуаций контакты исполнительного реле размыкаются, отключая контактор с задержкой во избежание случайного отключения
двигателя при кратковременных отклонениях параметров питающей сети от номинальных. Включение происходит автоматически после
восстановления номинальных параметров сети питания.
2 A AC-15
1NO
3х +230 N
Отключение при
асимметрии и обрыве
На DIN-рейку 35 мм
2 A AC-15
1NO+1NC
3х +230 N
Регулируемый порог
асимметрии
Контроль верхнего
и нижнего порогов – CZF-BT
Контроль верхнего
и нижнего порогов
2 A AC-15
1NO/NC
3х +230 N
Регулируемый порог
асимметрии – CZF-311
ПУСК
СТОП
K1.2
K
1
2
3
4
5
6
7
8
L1
L3
N
L2
К 1.1
M
3
