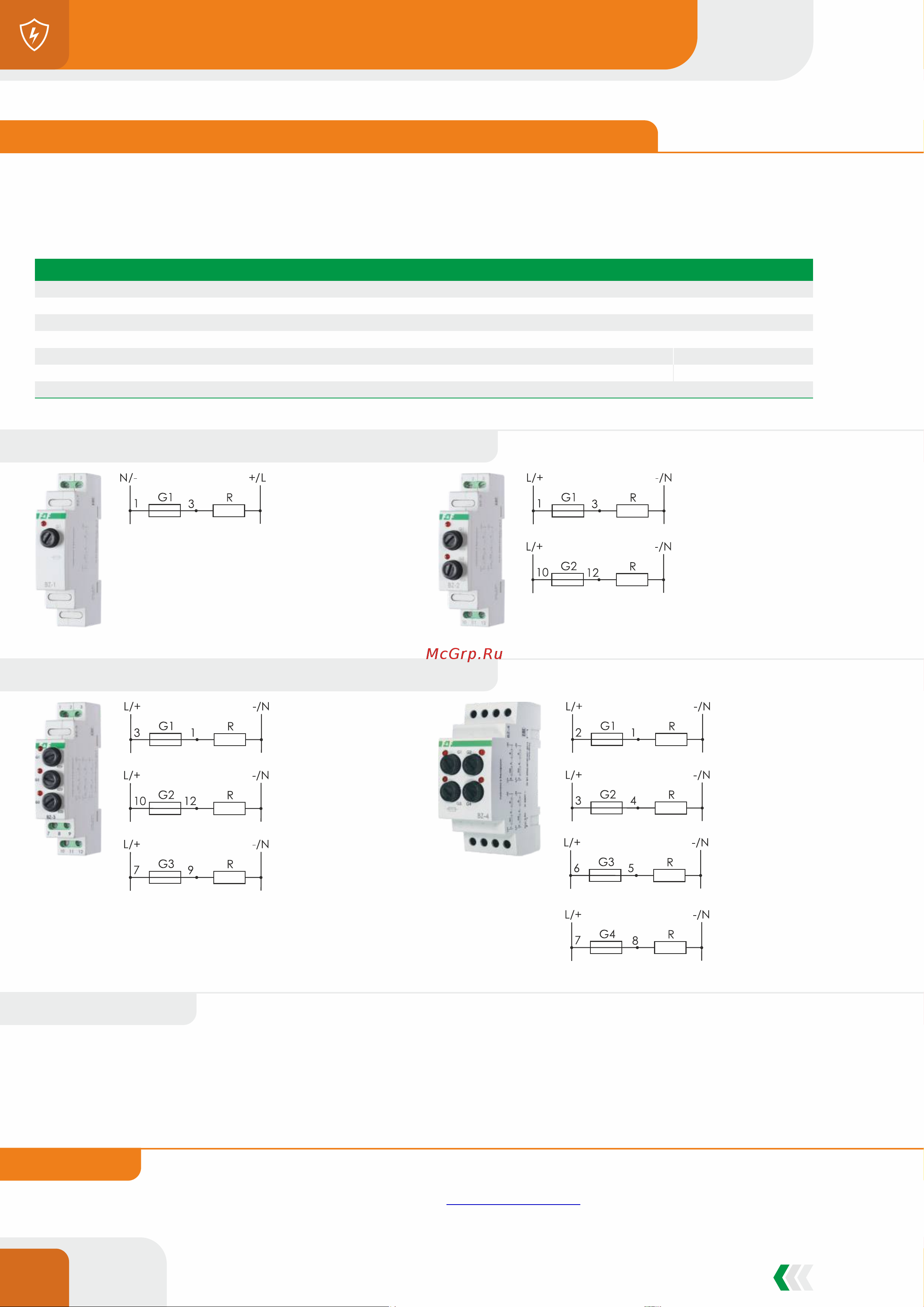

ЗАЩИТА ОТ АВАРИЙ В СЕТИ ПИТАНИЯ
БЛОКИ ЗАЩИТЫ (ПРЕДОХРАНИТЕЛИ НА DIN-РЕЙКУ)
70
www.f.by www.tde-f.ru|
БЛОКИ ЗАЩИТЫ (ПРЕДОХРАНИТЕЛИ НА ДИН РЕЙКУ)
НАЗНАЧЕНИЕ
Блоки защиты – это плавкие предохранители в корпусе для монтажа на DIN-рейку. Предназначены для защиты цепей питания и
нагрузки от перегрузки по току. Имеют индикатор срабатывания предохранителя – светодиод.
ПАРАМЕТР
BZ-1
BZ-2
BZ-3
BZ-4
Напряжение питания, В
230 АС/DC
Предохранитель
плавкая вставка 5x20 мм
Максимальный ток предохранителя, А
6,3
Диапазон рабочих температур, °C
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Габариты (ШхВхГ), мм
18х90х65
35x90x65
Тип корпуса (см. Приложение 1)
1S
2S
Подключение
2
винтовые зажимы 2,5 мм
BZ-1
BZ-3
BZ-2
BZ-4
АРТИКУЛЫ ИЗДЕЛИЙ
ПОКУПАТЕЛЮ
BZ-1................................. EA09.001.001
BZ-2................................. EA09.001.002
BZ-3................................. EA09.001.003
BZ-4................................. EA09.001.004
Контрольная лампочка со встроенными плавкими предохранителями. Подробнее на стр. 99.
LK-BZ-3
