АВТОМАТИЗАЦИЯ, ДИСПЕТЧЕРИЗАЦИЯ
СИСТЕМА METERNET PRO – ТЕХНИЧЕСКИЙ УЧЕТ ЭНЕРГОРЕСУРСОВ
147
www.f.by www.tde-f.ru|
НАЗНАЧЕНИЕ
Для анализа затрат на производство и эксплуатацию проведения мониторинга, в т.ч.: для выявления источников нерациональных
ресурсозатрат и неоправданных потерь энергии; для эффективного контроля за эксплуатацией производственного оборудования.
Система осуществляет удаленные по локальной сети или через интернет учет, контроль, регистрацию и хранение параметров,
данных и событий (расход тепловой и электрической энергий, воды, газа, воздуха, контроль температуры, влажности, давления,
СО2, уровня освещенности, времени наработки оборудования и др.); дистанционное управление элементами системы; создание
различных отчетов, графиков, виджетов; онлайн уведомления по SMS или на e-mail о происходящих событиях (аварийные ситуации,
уведомления о необходимости проведения технического обслуживания оборудования, выход значения контролируемого параметра
за установленное значение и др.).
MT-CPU-1
+
A B
PWR RS-485
USB USB
-
Переносной ПК

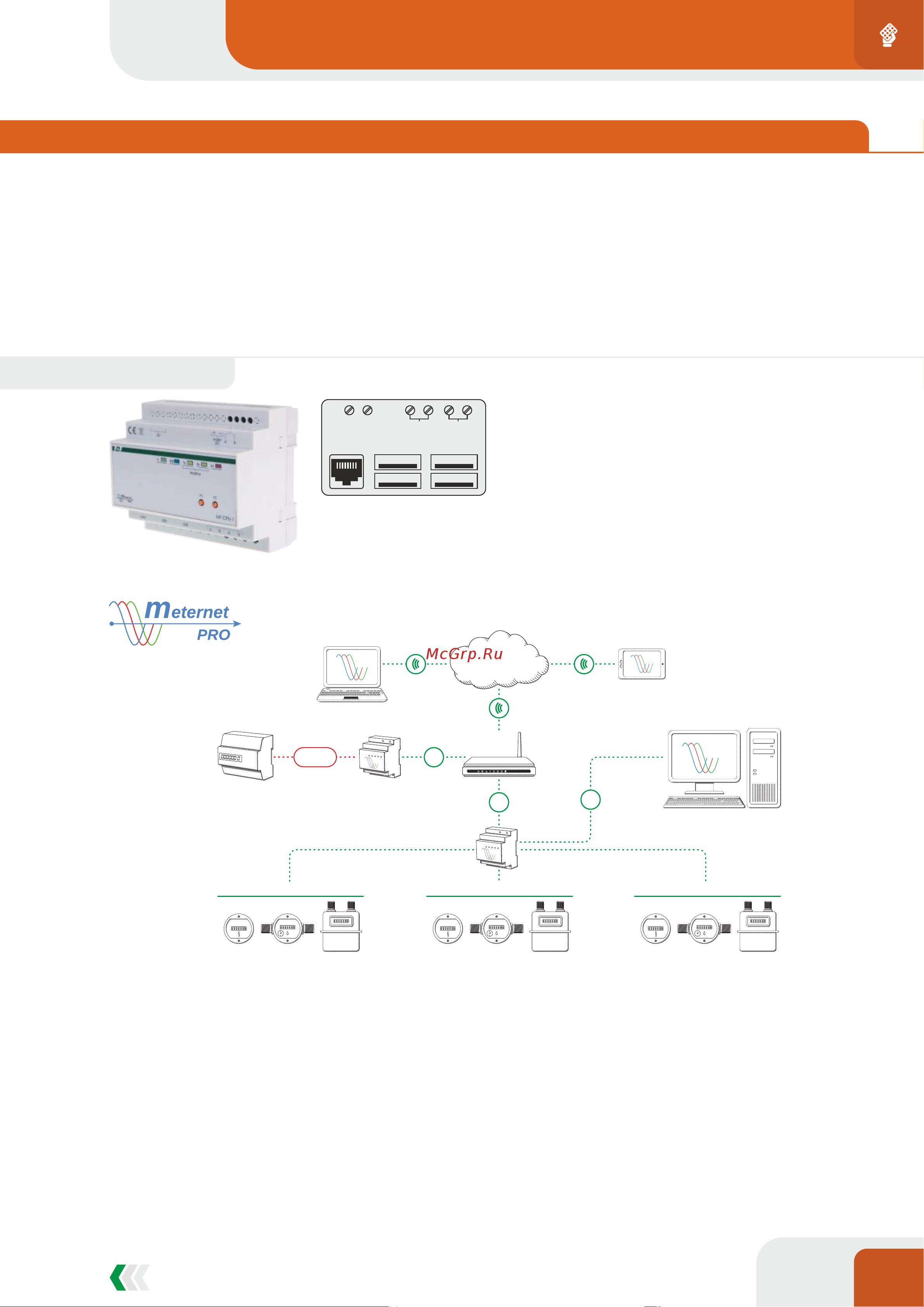

ПРИНЦИП РАБОТЫ
В состав системы входят сервер , программная MT-CPU-1
оболочка Meternet PRO, приборы & (счетчики, анализаторы F F
параметров сети, измерительные преобразователи и др.),
приборы сторонних производителей.
Программная оболочка Meternet PRO с сервером
MT-CPU-1 являются центральным узлом системы.
Система не требует установки программы на пользовательское
оборудование. Устанавливается на сервер , который MT-CPU-1
является устройством локальной сети и выполняет функции
веб-сервера.
Internet
Cloud
Планшет
Стационарный ПК
Переносной ПК
Объект 1 Объект 2 Объект 3
Роутер
(Wi-Fi)
LAN
LAN
CPU
LAN
CPU
RS-485
Электро-
счетчик
Счетчик
воды
Счетчик
газа
Электро-
счетчик
Счетчик
воды
Счетчик
газа
Электро-
счетчик
Счетчик
воды
Счетчик
газа
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- поддерживаемые протоколы: Modbus RTU и M-Bus;
- порты: RJ-45 (LAN), RS-485, USBх4;
- M-BUS;
- панель контроля работы системы;
- управление элементами системы;
- просмотр текущих и архивных значений: таблицы результатов, графики, отчёты, потребление электроэнергии и т.п.;
- окно индикаторов, графических визуализаций и панелей управления (web-scada);
- простая настройка системы не требует навыков программирования;
- экспорт данных – прямая запись в файл CSV;
- передача по сети, импорт данных в виде файла CSV на компьютер пользователя или на внешние базы данных Postgre
SQL/MSSQL;
- простая интеграция системы с устройствами других производителей, такими как: счётчики воды, газа и т.д.;
- возможность подключения устройств сторонних производителей.
