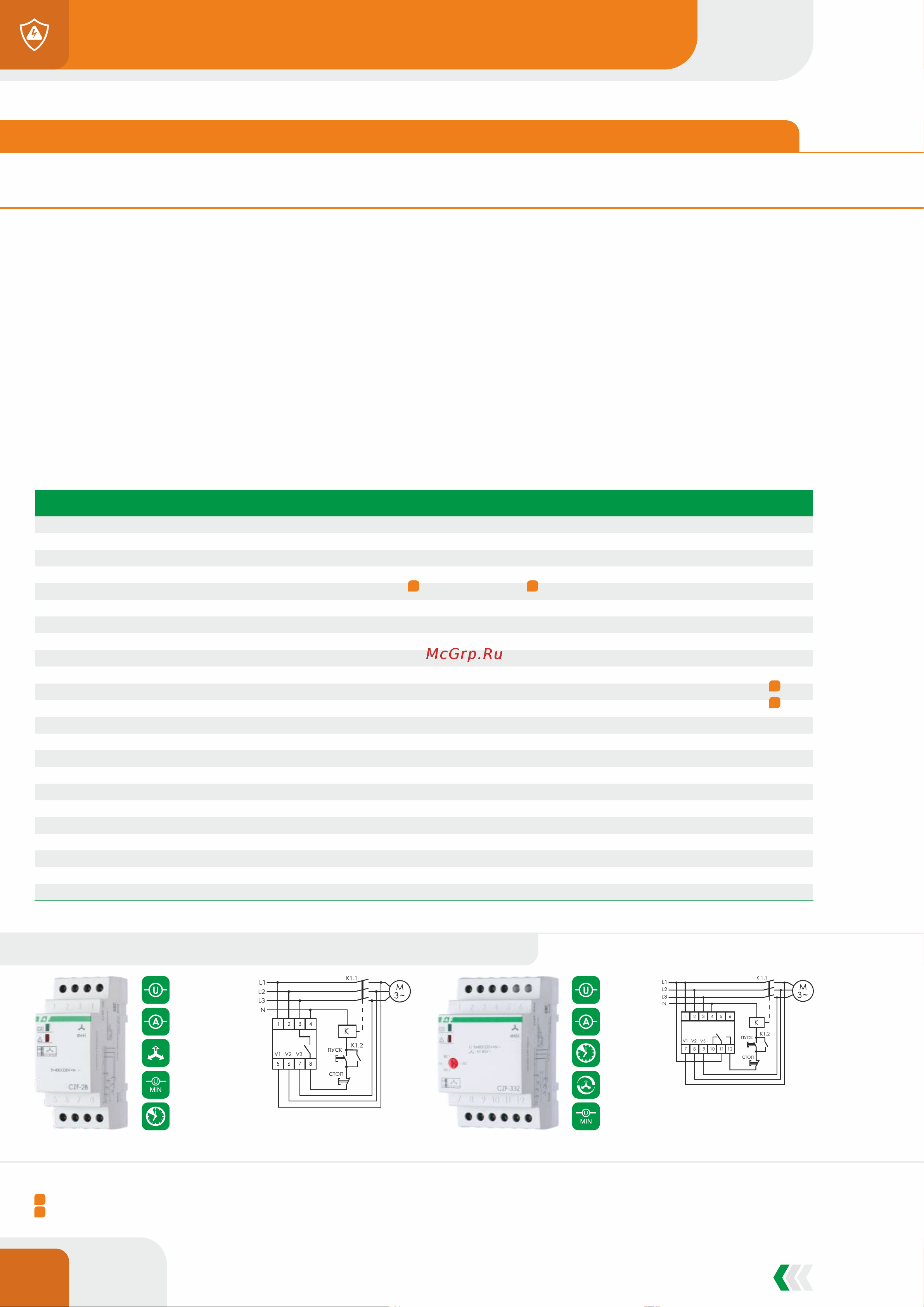

ЗАЩИТА ОТ АВАРИЙ В СЕТИ ПИТАНИЯ
РЕЛЕ КОНТРОЛЯ ФАЗ (АВТОМАТЫ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ)
56
www.f.by www.tde-f.ru|
РЕЛЕ КОНТРОЛЯ ФАЗ (АВТОМАТЫ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ)
РЕЛЕ КОНТРОЛЯ ФАЗ И СОСТОЯНИЯ КОНТАКТОРА
НАЗНАЧЕНИЕ
Для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети, в случаях: отсутствия напряжения хотя бы в
одной из фаз, снижения напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов
контактора, обрыва нулевого провода.
ПРИНЦИП РАБОТЫ
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля
фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае аварийной
ситуации контакты исполнительного реле размыкаются, отключая контактор с задержкой (во избежание случайного отключения
двигателя при кратковременных отклонениях параметров питающей сети от номинальных).
Кроме того, реле контролирует величину напряжения на входных (L1-L3) и выходных (V1-V3) клеммах контактора и при отсутствии
или понижении напряжения на электродвигателе (клеммы V1-V3) относительно (L1-L3) из-за неисправности контактов контактора
отключает электродвигатель. Повторное включение возможно только при полном отключении прибора от сети и устранении
аварийной ситуации.
ПАРАМЕТР
CZF-2B
CZF-2BR
CZF-332
CKF-2BT
Напряжение питания, В
3х230 + N
Максимальный коммутируемый ток (AC-1), А
8
Максимальный коммутируемый ток (AC-15), А
2
Контакты:
NO – нормально открытый
1NO
1NO
NO/NC – переключающий
1NO/NC
1NO/NC
Индикатор аварии
красный светодиод
Индикатор включения нагрузки
зеленый светодиод
желтый светодиод
Напряжение отключения при падении напряжения в фазах, В
160
Напряжение отключения при повышении напряжения в фазах, В
-
-
-
265
Асимметрия напряжения, В
55
40-80
40-80
20-80
Падение напряжения на контактах, В
-
-
-
0,8-20
Задержка отключения, с
- при падении напряжения
3-5
3-5
3-5
0,5-15
- при повышении напряжения
-
-
-
0,5
- при асимметрии
~3-5
~3-5
~3-5
0,5-15
- при аварии контактов
~3-5
~3-5
~3-5
12
Гистерезис, В
5
Потребляемая мощность, Вт
1,6
Диапазон рабочих температур, °С
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Подключение
2
винтовые зажимы 2,5 мм
Габариты (ШхВхГ), мм
35х90х65
35х90х65
52,5х90х65
18х90х65
Тип корпуса (см. Приложение 1)
2S
2S
3S
1S
CZF-2B CZF-332
8 A AC-1, 1NO
3х +230 N
Отключение при падении
напряжения ниже 160 В
Задержка
отключения 3-5 с
8 A AC-1,
1NO/NC
3х +230 N
Отключение при падении
напряжения ниже 160 В
Задержка
отключения 3-5 с
Контроль асимметрии
Регулируемый
порог асимметрии
Контакт гальванически связан с L3.
Ускоренное отключение нагрузки: при напряжении свыше 300 В и ниже 120 В – 0,05 с.
1
2
1 1
2
2
