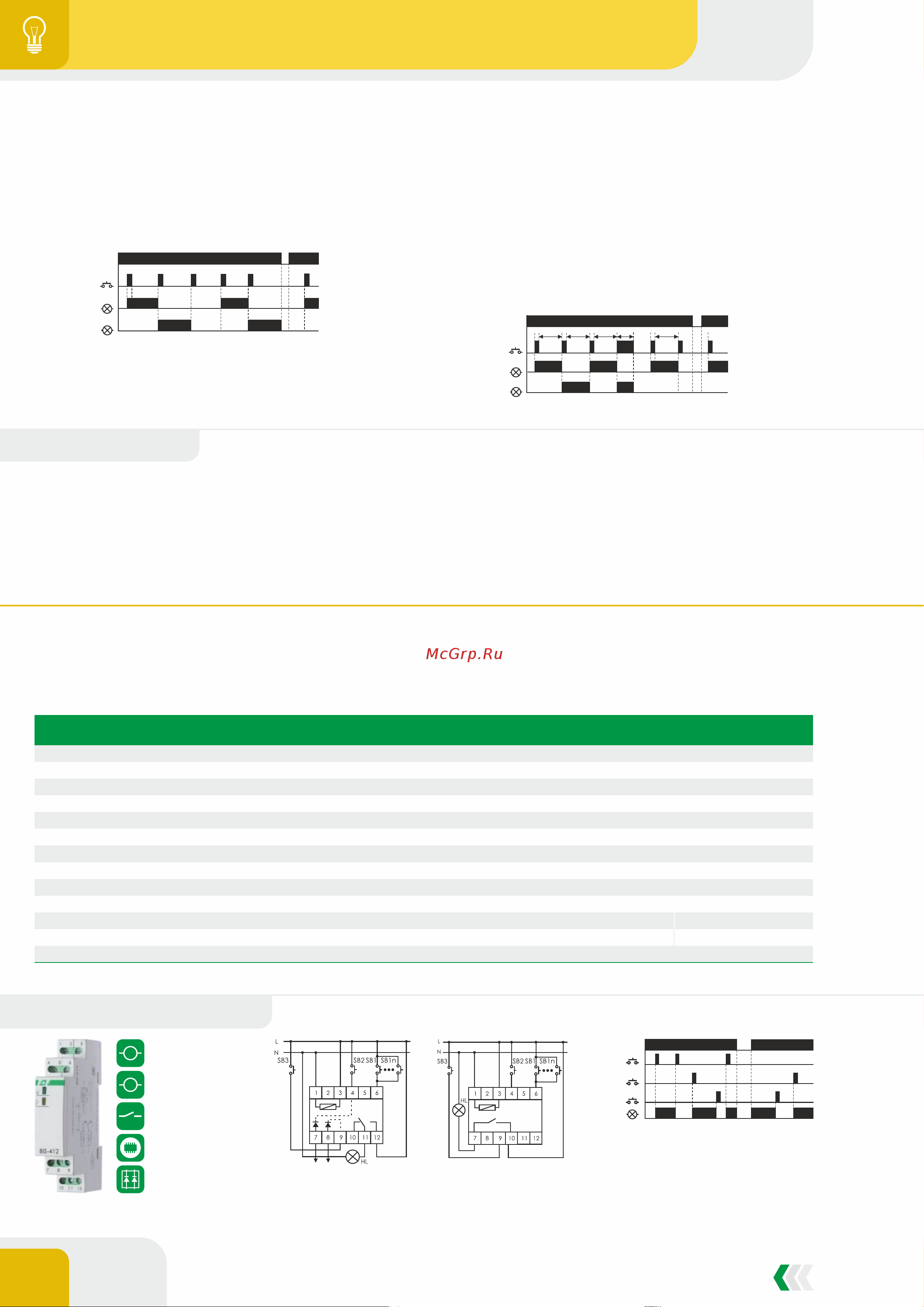

УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ
РЕЛЕ ИМПУЛЬСНЫЕ (БИСТАБИЛЬНЫЕ)
16
www.f.by www.tde-f.ru|
Функция С
Особенность функции – возможность включения либо нагрузки
Rн 1, либо нагрузки Rн 2, или выключение всех нагрузок.
Одновременное включение двух нагрузок исключено: первое
нажатие – нагрузка Rн 1 включена, нагрузка Rн 2 выключена,
второе нажатие – нагрузка Rн 1 выключена, нагрузка Rн 2
включена, третье нажатие – выключены обе нагрузки Rн 1 и Rн 2.
Следующее нажатие начинает цикл снова.
Функция D
Особенность функции – поочередное управление двумя
нагрузками. Включается только одна из нагрузок: первое
нажатие – нагрузка Rн 1 включена, нагрузка Rн 2 выключена,
второе нажатие (с задержкой не более 5 с) – нагрузка Rн 1
выключена, нагрузка Rн 2 включена. Выключение нагрузки
осуществляется двумя способами: удержанием клавиши
выключателя в нажатом состоянии более 2 с либо повторным
нажатием на выключатель с паузой более 5 с.
При повторном нажатии выключателя реле работает как в
состоянии до выключения .
Следующее нажатие начинает цикл снова.
SB1...SBn
Rн1
U
Rн2
SB1...SBn
Rн1
U
Rн2
<5 с
<5 с <5 с >2 с
>5 с
BIS-404............................ EA01.005.006
BIS-414............................ EA01.005.005
BIS-414i (LED)................. EA01.005.020
BIS-409............................ EA01.005.009
BIS-419............................ EA01.005.012
BIS-419i (LED)................. EA01.005.021
BIS-416............................ EA01.005.011
АРТИКУЛЫ ИЗДЕЛИЙ
ПОКУПАТЕЛЮ
РЕЛЕ С ГРУППОВЫМИ ВХОДАМИ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
ПРИНЦИП РАБОТЫ
Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным
реле в группе – по индивидуальному входу.
BIS-412, BIS-412i (LED)
вкл.
все
выкл.
все
16 A AC-1
1NO/NC – BIS-412
1NO – BIS-412i (LED)
I
230 В АС – BIS-412
165÷265 В AC – BIS-412i (LED)
U
U
Rн
SB1...SB1n
SB2
SB3
BIS-412 BIS-412i (LED)
ПАРАМЕТР
BIS-412
BIS-412i (LED)
BIS-412-T
BIS-412P
Напряжение питания, В
230 AC
165÷265 AC
230 AC
100÷260 AC
Максимальный коммутируемый ток (АС-1), А
16
16 (120 A/20 мс)
16
16
Память состояния контактов реле
+
-
+
-
Встроенный таймер, мин.
-
-
1-12
-
Встроенный разделитель сигналов
+
-
+
-
Контакты:
NO – нормально открытый
-
1NO
-
1NO
NO/NC — переключающий
1NO/NC
-
1NO/NC
-
Ток управления, мА, не более
2
Диапазон рабочих температур, °С
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Габариты (ШхВхГ), мм
18х90х65
48x43х25
Тип корпуса (см. Приложение 1)
1S
PDTN
Подключение
2
винтовые зажимы 2,5 мм
Память состояния
контактов (BIS-412)
Встроенный разделитель
сигнала – BIS-412
