144
www.f.by | www.tde-f.ru
АВТОМАТИЗАЦИЯ, ДИСПЕТЧЕРИЗАЦИЯ

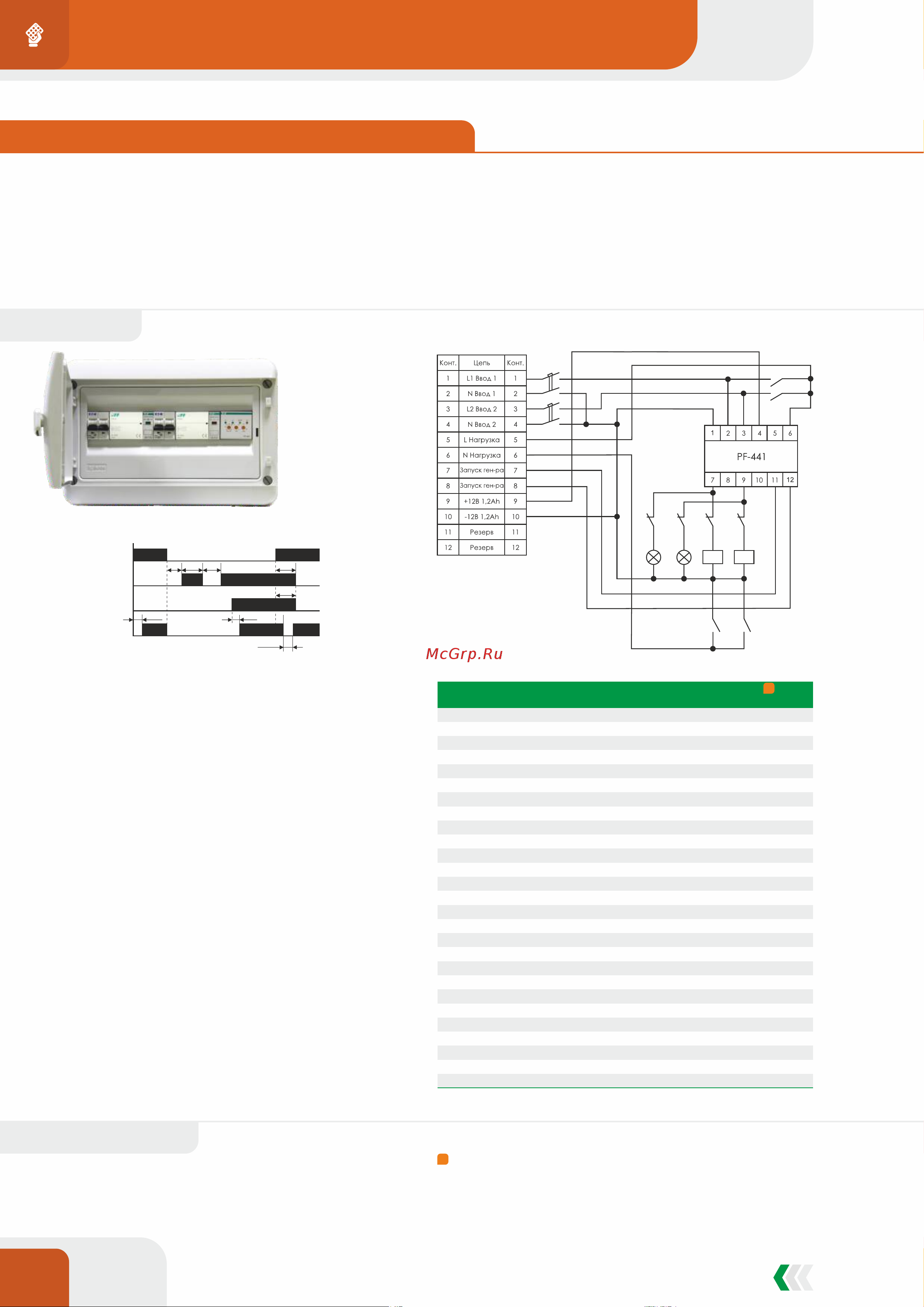

ШКАФ АВР ДЛЯ ОДНОФАЗНОЙ СЕТИ
НАЗНАЧЕНИЕ
Предназначен для защиты и обеспечения электроснабжения потребителей, подключенных к однофазной сети 230 В 50 Гц и
генератора. Функционально представляет собой устройство для работы с двумя однофазными вводами, в котором к одному из
вводов подключен генератор с возможностью автоматического пуска, к другому – питающая сеть. Применяется на объектах, не
допускающих длительного перерыва в электроснабжении, при нестабильных электрических сетях, для электроснабжения домов,
котельных, теплиц, ферм, вентиляции, освещения и т.д.
ПРИНЦИП РАБОТЫ
Если напряжение сети находится в допустимых пределах,
замыкаются контакты 2-7, включается контактор К1, замыкается
контакт К1.1, нагрузка подключена к ВВОДУ 1. При выходе
параметров сети за установленные пределы, размыкаются
контакты 2-7, выключается контактор К1, размыкаются контакты
К1.1, отключая нагрузку от сети. Через 15 с замыкаются
контакты 11-12, на автоматику запуска генератора подается
сигнал длительностью от 5 до 120 с. После запуска генератора и
выхода в рабочий режим (напряжение генератора стабильно и
находится в допустимых пределах в течении 10 с), замыкаются
контакты 3-9, включается контактор К2, замыкаются контакты
К2.1, нагрузка подключается к вводу от генератора (ВВОД 2).
При восстановлении параметров сети (ВВОД 1), через 10с PF-
441 отключит нагрузку от ВВОДА 2. Далее через 0,3 с подключит
нагрузку к ВВОДУ1. Через время необходимое для охлаждения
генератора, равное по величине трем сигналам запуска, PF-441
отключит генератор. В случае не запуска, через время, PF-441
необходимое для восстановления АКБ генератора, равное по
величине трём сигналам запуска, сформирует сигнал
повторного пуска. Если после 4-х попыток генератор не
запустился, блокируется, нагрузка отключается от PF-441
вводов и формируется сигнал «Ошибка генератора» (на
лицевой панели загорается индикатор).
ПАРАМЕТР
ШУН-1-2
Номинальное напряжение, В:
- от контролируемой сети (ввод 1)
230 АС
- от генератора (ввод 2)
230 АС
- от внешней АКБ
12 DC
Диапазон питающих напряжений, В:
- от контролируемой сети (ввод 1)
50-450 АС
- от генератора (ввод 2)
50-450 АС
- от внешней АКБ
10-14 DC
Максимальный ток нагрузки, А
32 АС-1/250 В
Порог напряжения, В
- верхний
270
- нижний (регулируемый)
150-201
Гистерезис, В
5
Время отключения, с
- по верхнему порогу
0,3
- по нижнему порогу (регулируемое)
1-15
Время срабатывания при напряжении >300 В, с
0,1
Время переключения, с
0,3
Время восстановления, с
20
Время запуска генератора (регулируемое), с
5-120
Коммутационная износостойкость, цикл
106
Электрическая износостойкость, цикл
105
Степень защиты
IP54
Степень загрязнения среды
2
Категория перенапряжения
III
Диапазон рабочих температур, °С
от -25 до +50
Монтаж
на плоскость/встраиваемый
Возможно изготовление под заказ во встраиваемых и накладных корпусах, а также
различной степени герметичности.
Ввод 1
(сеть)
Запуск
ген-ра
Ввод 2
(ген-р)
Нагрзка
от сети от сети
от генератора
15с
5-120с
15-360с 15-360с
15-360с
10с
10с
0,3с
0,3с
QF1
QF2
K1.1
K2.1
K1.2
K2.2
K2.4
K1.4
K2.3
K1.3
K1
K2
HL1
HL2
ШУН-1-2
АРТИКУЛЫ ИЗДЕЛИЙ
ПОКУПАТЕЛЮ
ШУН-1-2........................... EA03.002.003
ДИАГРАММА РАБОТЫ
1
1
ШКАФ АВР ДЛЯ ОДНОФАЗНОЙ СЕТИ
