АВТОМАТИЗАЦИЯ, ДИСПЕТЧЕРИЗАЦИЯ
РЕЛЕ УПРАВЛЕНИЯ ПО КАНАЛУ GSM
133
www.f.by www.tde-f.ru|

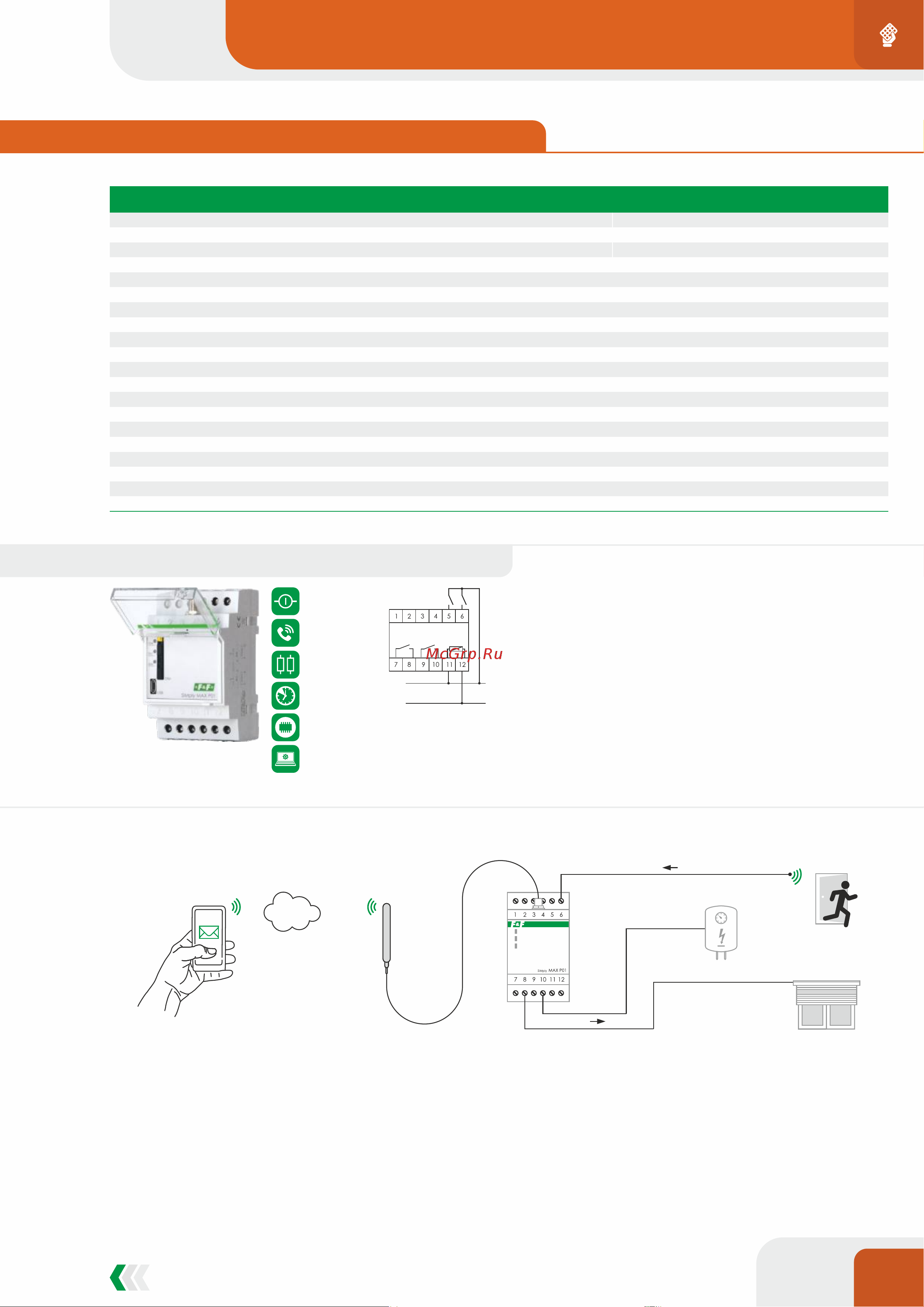

РЕЛЕ УПРАВЛЕНИЯ ПО КАНАЛУ GSM
SIMply MAX P01, SIMply MAX P01 12V
НАЗНАЧЕНИЕ
Для дистанционного контроля и управления двумя удалёнными
объектами с помощью мобильного телефона по сети GSM.
ПРИНЦИП РАБОТЫ
Реле работает в сети мобильной связи GSM 900/1800 МГц
любого оператора. Для передачи и приёма сообщений по
каналу GSM в реле должна быть установлена активированная
SIM-карта. Реле имеет два релейных выхода для подключения
исполнительных устройств и входы контроля их состояния.
Передача управляющих команд и сигналов об их исполнении
осуществляется посредством SMS-сообщений.
160-260 В АС (P01)
10-16 В DC (P01 12 V)
Управление СМС
(до 5 тел. номеров)
2 независимых
входа/выхода
Управл. выходами
по врем. 1 с - 600 мин.
Память состояния контактов
Конфигуратор под ОС Windows
2×8 А AC-1, 2NO
ПАРАМЕТР
SIMply MAX P01
SIMply MAX P01 12V
SIMply MAX P02
SIMply MAX P03
SIMply MAX P04
Напряжение питания, В
100÷265 AC
10÷16 DC
100÷265 AC
Входы:
Количество
2
2
2
1
4
Диапазон допустимых напряжений, В
160÷260 АС
8÷16 DC
160÷260 АС
Выходы:
Количество
2
2
2
1
4
Тип контакта
2NO
2NO
2NO
1NO
4NO
Номинальное напряжение, В
230 АС
Максимальный коммутируемый ток (АС-1), А
8
Температурный зонд / датчик
-
-
-
RT4 / DS18B20
-
Диапазон регулируемых температур, °C
-
-
-
от -35 до +65
-
Гистерезис регулируемый, °C
-
-
-
0-10
-
Дискретность установки температуры, °C
-
-
-
0,1
-
Точность измерения температуры, °C
-
-
-
0,5
-
Порт
SIM, USB
Потребляемая мощность в режиме ожидания, Вт
1,3
Потребляемая мощность в режиме поиска сети, Вт
<3
GSM антенна
SMA разъём; размер – 20x100 мм, длина провода – 2,5 м
Рабочая температура, °C
от -10 до +50 (УХЛ4)
Подключение (винтовые зажимы), мм²
2,5
Габариты (ШхВхГ), мм
52x90x65
52x90x65
52x90x65
52x90x65
70x90x65
Тип корпуса (см. Приложение 1)
3S
3S
3S
3S
4S
SMS
OUT
IN
Пример использования реле SIMply MAX P01
