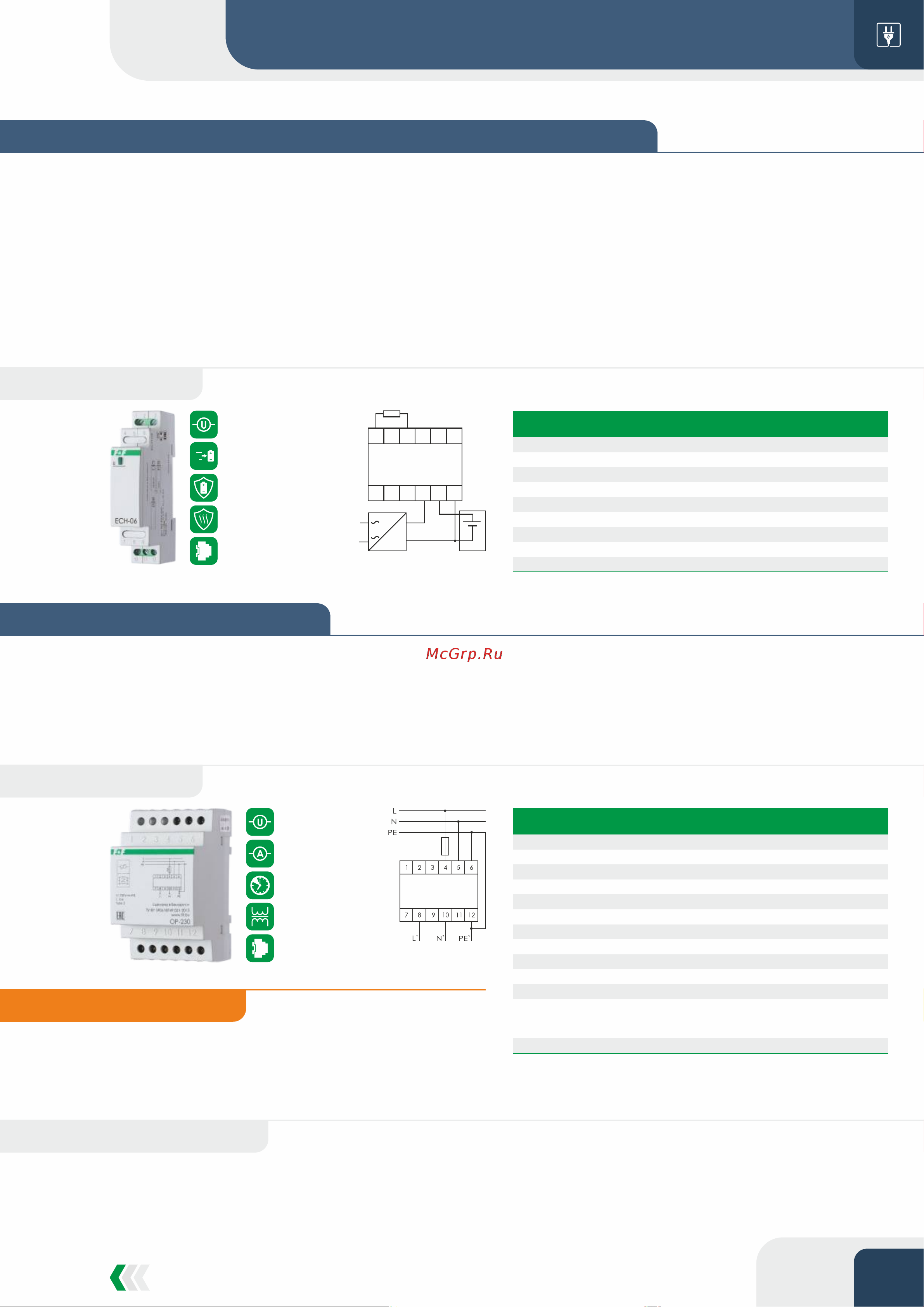

МОДУЛЬ УПРАВЛЕНИЯ РЕЗЕРВНЫМ ПИТАНИЕМ
ФИЛЬТР СЕТЕВОЙ
НАЗНАЧЕНИЕ
Модуль предназначен для обеспечения бесперебойным питанием устройств автоматики, контроллеров, модулей передачи ECH-06
данных, блоков сигнализации, АВР и т.п. стабилизированным напряжением от источника питания или от аккумулятора.
ПРИНЦИП РАБОТЫ
При наличии напряжения источника питания на клеммах 10-12 нагрузка подключена к нему. При отключении источника нагрузка
переключается на питание от аккумулятора (клеммы 11-12). При появлении напряжения на клеммах 10-12 нагрузка автоматически
подключается к источнику питания. Модуль контролирует напряжение на аккумуляторе и автоматически подзаряжает его. При
достижении напряжения 13,7-13,8 В заряд аккумулятора прекращается. Модуль рассчитан на работу с блоком питания с
напряжением 18-27 В и аккумулятором 12 В. Максимальный ток заряда не более 170 мА.
1
2
3
4
5
6
7
8
9
10
11
12
Rн
+
-
+
-
БП
АКБ
L
N
ECH-06
OP-230
ПАРАМЕТР
ECH-06
Напряжение источника питания, В
18÷27 DC
Напряжение аккумулятора, В
10÷13,8 DC
Напряжение на нагрузке, В
U -0,5 В / U -0,5 В
БП АКБ
Максимальный ток нагрузки, А
2
Максимальный ток заряда АКБ, А
0,17
Потребляемая мощность, не >, Вт
1
Ток утечки, мА
0,5
Габариты, мм
18х65х90
Монтаж
на DIN-рейку 35 мм
18÷27 В DC
Защита АКБ от КЗ
Автоматический переход на
резервное питание
Защита от перегрева
при питании от АКБ
На DIN-рейку 35 мм
L
N
НАЗНАЧЕНИЕ
Для защиты электронного оборудования (компьютеров, микропроцессорных устройств и т.д.) от помех, создаваемых работой
промышленного оборудования (различного рода преобразователей, импульсных источников питания, электродвигателей и т.д.), и
защиты от перенапряжений, возникающих в электрической сети. Конструкция фильтра OP-230 разработана с учётом стандартов и
рекомендаций МЭК и соответствует классу D по стандарту IEC 61643-1:2001.
FU
ПАРАМЕТР
OP-230
Номинальное напряжение, В
230 АС
Номинальный ток (AC-1), А
8
Максимальное рабочее напряжение, В
255
Защитный уровень напряжения между шинами L–N, кВ
1
Время срабатывания, нс
25
Входная индуктивность, мГн
1
Ток утечки, мА
0,5
Входная ёмкость L–N, нФ
880
Входная ёмкость L(N)–PE, нФ
2,2
Ослабление помех, dB
>85
Подключение
2
винт. зажимы 2,5 мм
Диапазон рабочих температур, °С
от -25 до +50 (УХЛ4);
от -40 до +55 (УХЛ2) –
под заказ
Габариты (ШхВхГ), мм
230 В AC
Входная индуктивность 1 мГн
На DIN-рейку 35 мм
Время срабатывания, 25 нс
8 A AC-1
Фильтр необходимо защищать предохранителем 10 A или
автоматическим выключателем С10. Для нормальной работы
в схеме должен быть защитный провод РЕ. Сеть должна
быть защищена разрядниками перенапряжения класса В+С.
ВНИМАНИЕ!
АРТИКУЛЫ ИЗДЕЛИЙ
ПОКУПАТЕЛЮ
ECH-06............................. EA04.006.006
OP-230............................. EA10.001.001
