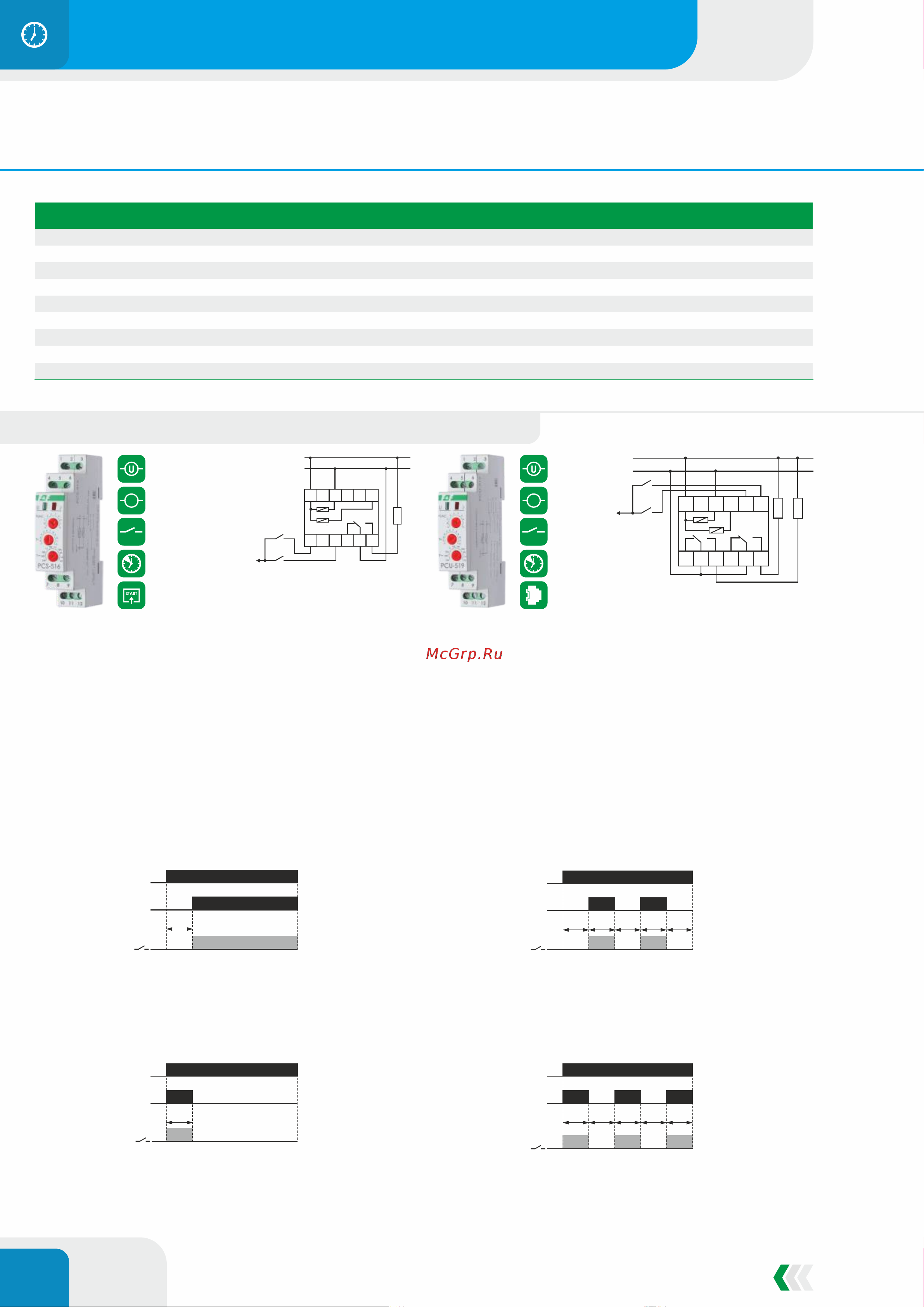

УПРАВЛЕНИЕ ПО ВРЕМЕНИ
РЕЛЕ ВРЕМЕНИ
40
www.f.by www.tde-f.ru|
РЕЛЕ ВРЕМЕНИ МНОГОФУНКЦИОНАЛЬНЫЕ С ВХОДОМ
УПРАВЛЕНИЯ – 10 ФУНКЦИЙ
ПАРАМЕТР
PCS-516
PCS-516U
PCU-519
Напряжение питания, В
230 AC; 24 AC/DC
12÷264 AC/DC
230 AC; 24 AC/DC
Максимальный коммутируемый ток (AC-1), А
8
8
2х8
Максимальная мощность нагрузки
Приложение 2
Контакт: NO/NC – переключающий
1NO/NC
1NO/NC
2NO/NC
Выдержка времени
0,1 с - 24 суток
Задержка включения, мс
<50
Диапазон рабочих температур, °C
от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ
Габариты (ШхВхГ), мм
18x90x65
Тип корпуса (см. Приложение 1)
1S
PCS-516, PCS-516U PCU-519
1
2
3
4
5
6
7
8
9
10
11
12
~/-/+
~/+/-
Rн
RESET
START
L/N/+
230V ~
24V ~
8 A AC-1 2×8 A AC-1
1NO/NC 2NO/NC
0,1 с - 24 сут. 0,1 с - 24 сут.
На DIN-рейку 35 мм
230 В – AC / 24 AC/DC PCS-516
24÷264 AC/DC PCS-516UВ –
230 В AC /
24 AC/DCВ
230B ~
24B ~
1
2
3
4
5
6
7
8
9
10
11
12
N
L
Rн1Rн2
RESET
START
L/N/+
Установка переключателя функций в положение ON при включённом напряжении питания приводит к включению исполнительного
выходного реле (замкнуты контакты 11-12), в положение OFF – отключает реле (контакты в позиции 10-11).
Подача сигнала RESET во время выполнения функций приводит:
A, B, C, D – к отсчёту выдержки времени и выполнению выбранной функции сначала;
F, G, H, I – к возврату реле в исходное состояние и ожиданию сигнала START;
К – к постоянному включению контактов реле в положение 11-12.
ФУНКЦИИ PCS-516, PCS-516U и PCU-519
А. Задержка включения
После подачи напряжения питания начинается отсчет времени
t. После истечения этого времени контакты исполнительного
реле замыкаются. Такое состояние продолжается до момента
выключения питания.
В. Задержка выключения
После подачи напряжения питания контакты исполнительного
реле замыкаются. По истечении установленного времени t
контакты размыкаются и реле возвращается в исходное
состояние.
С. Циклическая работа
После подачи напряжения питания происходит замыкание и
размыкание контактов исполнительного реле с установленным
временным интервалом. С момента подачи питания
размыкание контактов, затем замыкание и т.д.
D. Циклическая работа
После подачи напряжения питания происходит замыкание и
размыкание контактов исполнительного реле с установленным
временным интервалом. С момента подачи питания замыкание
контактов, затем размыкание и т.д.
t
Un
8-9, 11-12
Индикация
t
Un
8-9, 11-12
Индикация
8-9, 11-12
Индикация
t t t t t
Un
t t t t t
Un
8-9, 11-12
Индикация
Вход управления
I I
