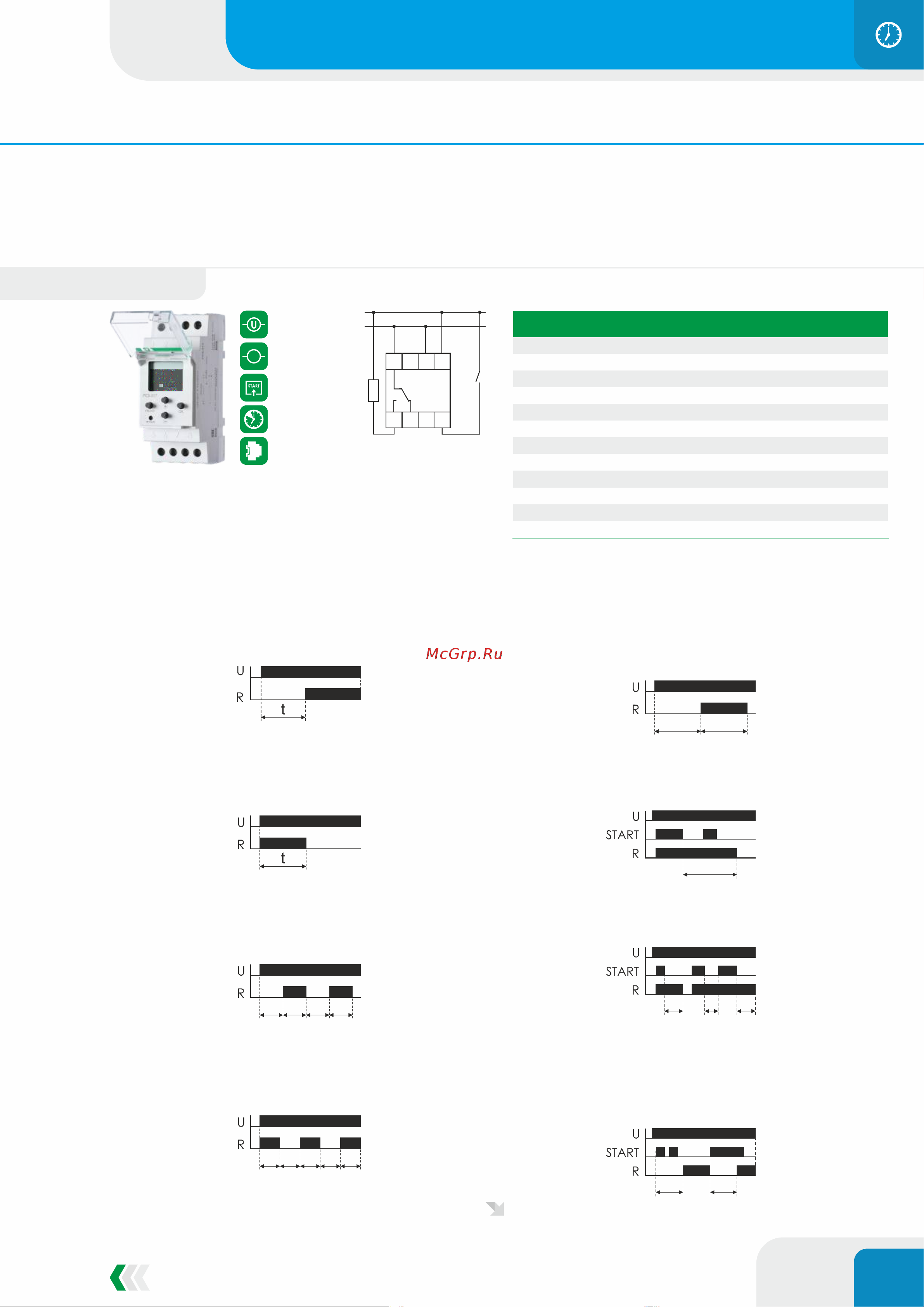

УПРАВЛЕНИЕ ПО ВРЕМЕНИ
РЕЛЕ ВРЕМЕНИ
43
www.f.by www.tde-f.ru|
РЕЛЕ ВРЕМЕНИ МНОГОФУНКЦИОНАЛЬНЫЕ – 18 ФУНКЦИЙ
16 A AC-1, 1NO/NC
0,25 с - 99 ч 59 мин.
На DIN-рейку 35 мм
24÷ AC DC264 В /
ПАРАМЕТР
PCS-517
Напряжение питания, В
24÷264 AC/DC
Максимальный коммутируемый ток (AC-1), А
16
Максимальная мощность нагрузки
Приложение 2
Контакт: NO/NC – переключающий
1NO/NC
Диапазон установки времени, с
от 0,25 с до 99 ч 59 мин.
Точность установки времени, с
0,25
Ток управления, мА, не более
1
Потребляемая мощность, Вт
1,5
Задержка включения, мс
<50
Диапазон рабочих температур, °C
от -25 до +50 (УХЛ4)
Габариты (ШхВхГ), мм
35х90х65
Тип корпуса (см. Приложение 1)
2S
PCS-517
НАЗНАЧЕНИЕ
Для управления промышленным оборудованием, когда необходима точная установка выдержки времени с дискретностью 0,25 с,
например, включение электродвигателя на время 2 часа 17 минут 27,25 секунды. Отсчёт выдержки времени начинается с момента
подачи напряжения питания или поступления сигнала управления на вход START.
ФУНКЦИИ PCS-517
1. Задержка включения
После подачи напряжения питания начинается отсчёт времени
t. Контакты исполнительного реле остаются в положении 1-6. По
истечении времени t замыкаются контакты 1-5 и остаются в
таком положении до отключения напряжения питания.
2. Включение реле на время t
После подачи напряжения питания замыкаются контакты 1-5, и
начинается отсчёт времени t. По истечении времени t
замыкаются контакты 1-6 и в таком положении остаются до
отключения напряжения питания.
3. Циклическая работа с задержкой включения
После подачи напряжения питания контакты исполнительного
реле остаются в положении 1-6. По истечении времени t1 они
переключаются в положение 1-5 на время t2, после чего цикл
повторяется до отключения питания.
4. Циклическая работа с задержкой выключения
После подачи напряжения питания контакты исполнительного
реле переключаются в положение 1-5. По истечении времени t1
контакты возвращаются в положение 1-6 на время t2, после чего
цикл повторяется до отключения питания.
5. Задержка включения на время t1 и включение реле на
время t2
Включение нагрузки после подачи напряжения питания и
отсчёта выдержки времени t1. Нагрузка включается на время t2
и затем отключается. Её повторное включение возможно только
после отключения питания и повторного его включения.
6. Задержка выключения после сигнала START
Реле включается подачей сигнала START. С момента его снятия
начинается отсчёт времени t. Во время отсчёта реле не
реагирует на сигнал START.
7. Задержка выключения после сигнала START с
возможностью увеличения выдержки времени
Подача сигнала START при отсчёте выдержки времени приводит к
увеличению её длительности на время действия сигнала START.
8. Задержка включения
После подачи сигнала START начинается отсчёт времени t.
Контакты исполнительного реле остаются в положении 1-6. По
истечении времени t замыкаются контакты 1-5 и остаются в
таком положении до отключения напряжения питания или до
поступления следующего сигнала START. Во время отсчёта
реле не реагирует на сигнал START.
t1 t1t2 t2
t1 t1t2 t2
t1 t2
t t<t
t t
t
Описание функций 9-18 смотрите на следующей странице.
Вход управления
I
START
1
2
3
4
5
6
7
8
Rн
24-264V AC/DC
S
