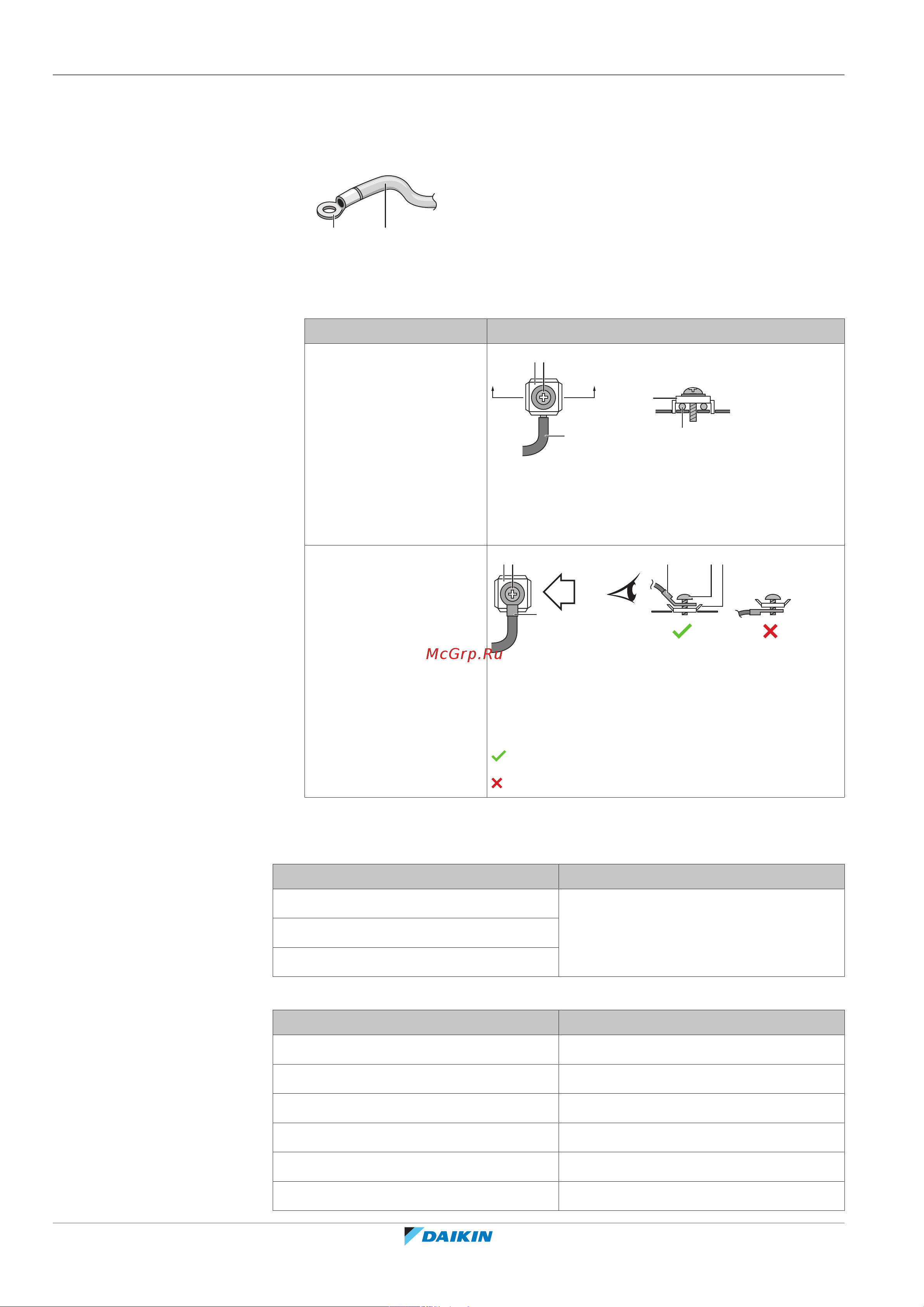

9 | Подключение электрооборудования
Руководство по применению для установщика
106
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ При использовании скрученных многожильных проводов установите на
конце контакта круглую обжимную клемму. Положив круглую обжимную
клемму на провод до изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Допустимо
Недопустимо
Крутящие моменты затяжки
Наружный агрегат:
Позиция Момент затяжки (Н•м)
X1M 1,47 ±10%
X2M
M4 (заземление)
Внутренний агрегат:
Позиция Момент затяжки (Н•м)
X1M 2,45±10%
X2M 0,88±10%
X5M 0,88±10%
X6M 2,45±10%
X7M, X8M 2,45±10%
X10M 0,88±10%
