6 | Руководство по применению
Руководство по применению для установщика
45
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
ИНФОРМАЦИЯ
Для повышения комфорта и производительности мы рекомендуем установить
на каждом конвекторе тепловогонасоса комплект клапанов EKVKHPC (опция).
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
По сравнению с конвекторами тепловогонасоса в одном помещении:
▪ Комфорт. С помощью пульта дистанционного управления конвекторами
теплового насоса можно установить требуемую температуру в каждом
помещении, в том числе по расписанию.
Комбинация: теплые полы + конвекторы тепловогонасоса – несколько помещений

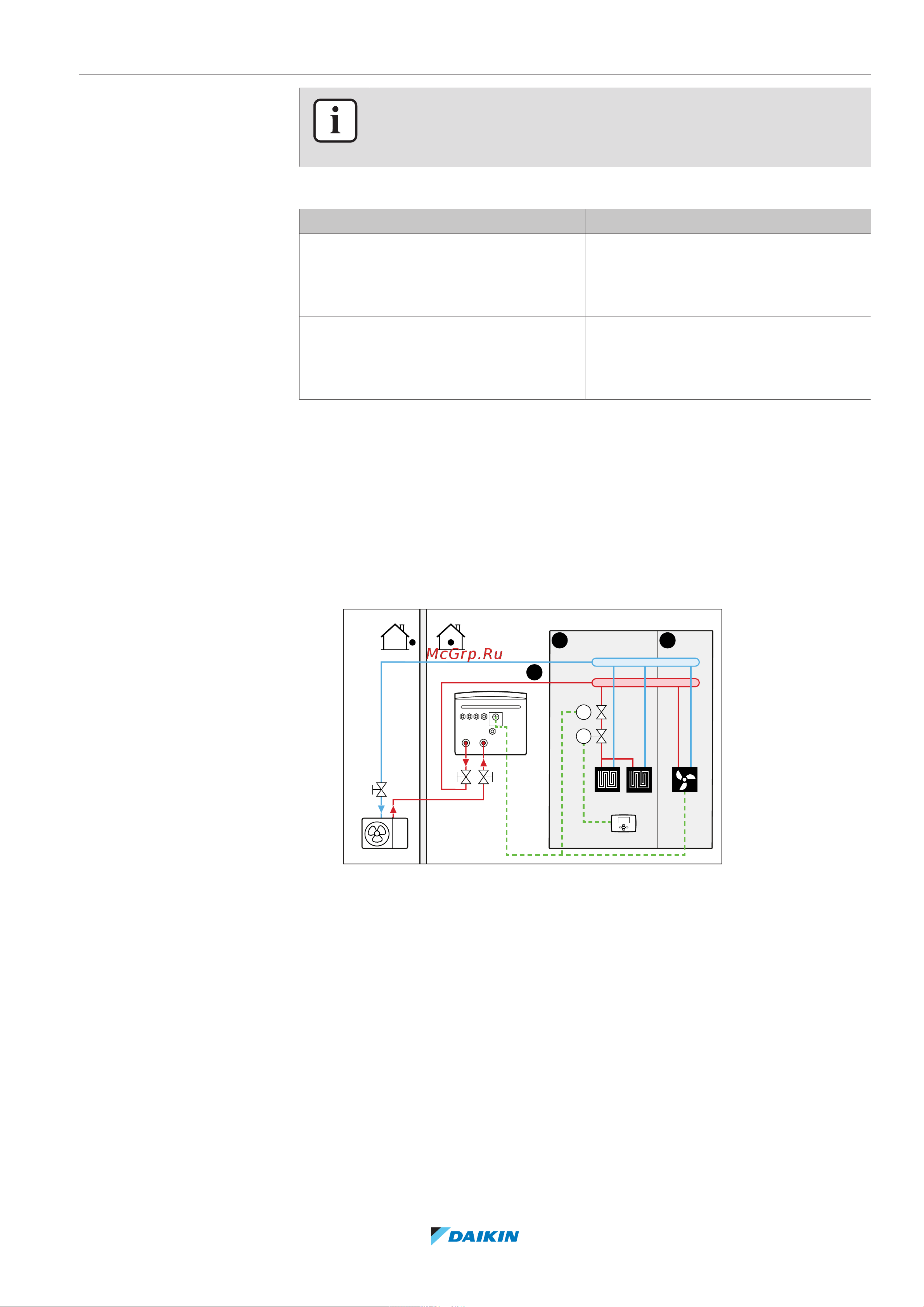

Настройка
b
B C
A
M1
a
M1
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний комнатный термостат
b Конвекторы тепловогонасоса (+ пульты управления)
▪ Дополнительную информацию о подключении электропроводки к агрегату
см. в разделах:
- «9.2Подключение наружного агрегата» [4109]
- «9.3Подключение внутреннего агрегата» [4116]
▪ Для каждого помещения с конвекторами теплового насоса: конвекторы
тепловогонасоса подключаются следующим образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
