Daikin ETBX16EF9W [25/324] Информация о блоке
![Daikin ETBX16EF9W [25/324] Информация о блоке](/views2/1797394/page25/bg19.png)
4 | Информация о блоке
Руководство по применению для установщика
25
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02

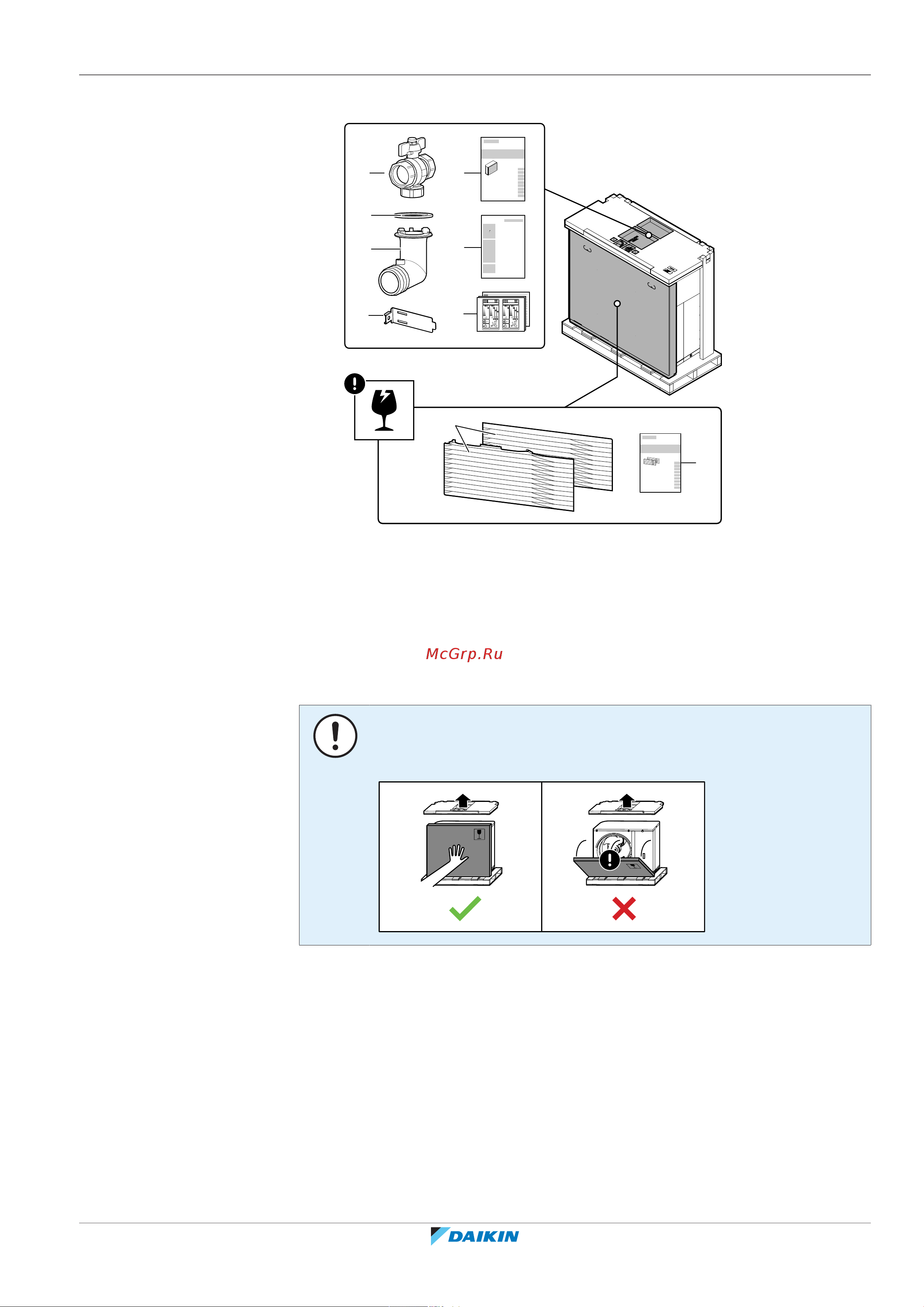

4.2.3 Для снятия аксессуаров с наружного агрегата
b
c
d
e
f
a
g
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
a Запорный вентиль (со встроенным фильтром)
b Уплотнительное кольцо для сливного патрубка
c Дренажный патрубок
d Крепление термистора (при монтаже в местах с низкими температурами
снаружи)
e Руководство по монтажу— наружный агрегат
f Руководство по утилизации — откачка хладагента
g Маркировка класса энергоэффективности
h Воздуховыпускная решетка (верхняя + нижняя часть)
i Руководство по монтажу— воздуховыпускная решетка
ОБРАТИТЕ ВНИМАНИЕ
Распаковка. При снятии верхней части упаковки/принадлежностей
придерживайте коробку с воздуховыпускной решеткой, чтобы она не упала.
4.3 Внутренний блок
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно проверить на
предмет повреждений. Обо всех повреждениях НЕОБХОДИМО сразу же
поставить в известность представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту монтажа, не
извлекая его из упаковки — это сведет к минимуму вероятность
механических повреждений при транспортировке.
▪ Распакуйте внутренний блок в соответствии с инструкциями, изложенными
на листе с инструкциями по распаковке.
