Daikin ETBX16EF9W [97/324] Монтаж трубопроводов
![Daikin ETBX16EF9W [97/324] Монтаж трубопроводов](/views2/1797394/page97/bg61.png)
8 | Монтаж трубопроводов
Руководство по применению для установщика
97
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
c
a
b
b
d
1
2

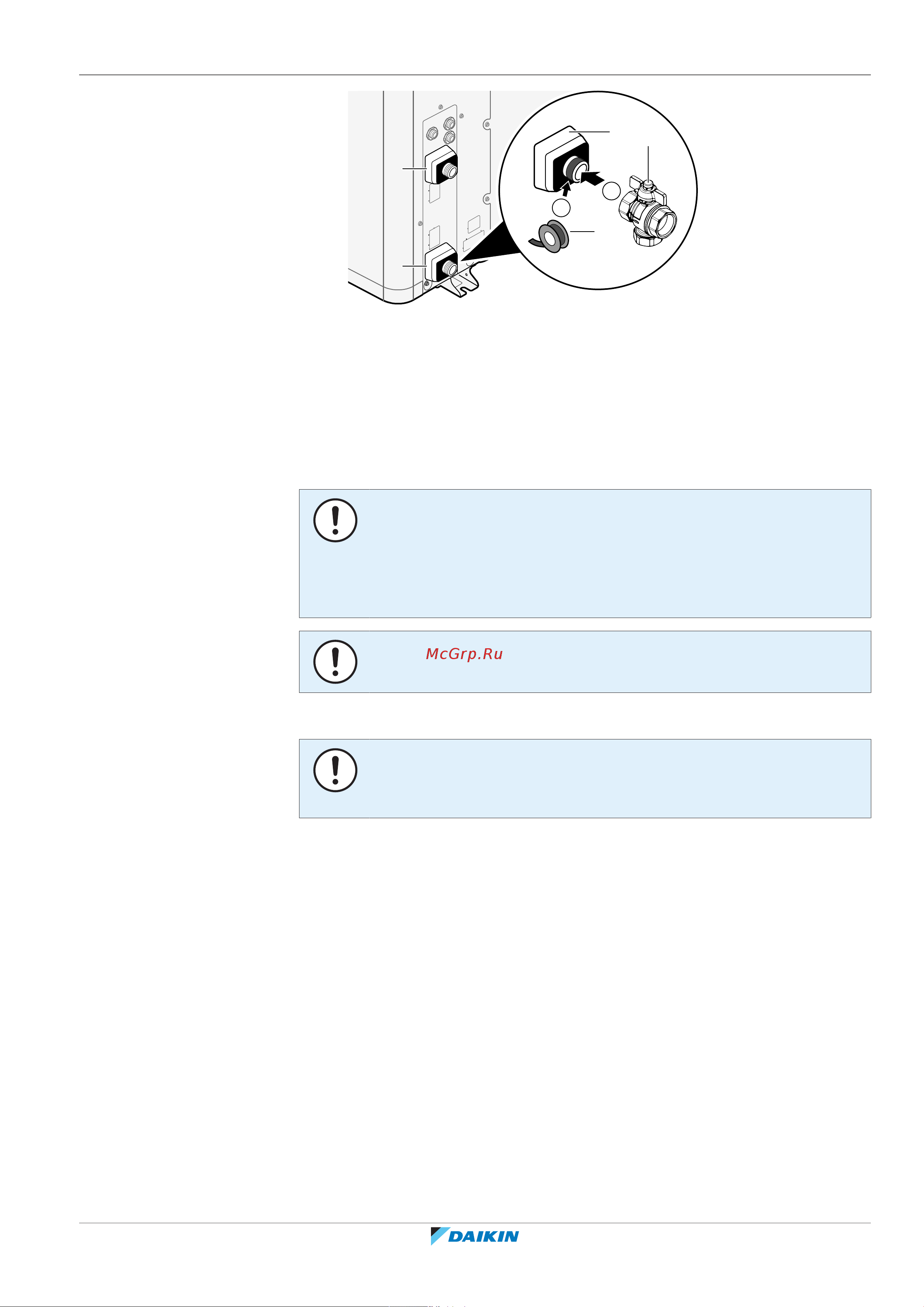

a ВЫПУСК воды (штуцер с внешней резьбой 1")
b ВПУСК воды (штуцер с внешней резьбой 1")
c Запорный клапан со встроенным фильтром (поставляется в качестве
дополнительного аксессуара) (с 2 соединениями с внутренней резьбой1")
d Резьбовой герметик
2 Присоедините к запорному вентилю внешнюю трубу.
3 Присоедините к штуцеру для выпуска воды на наружном агрегате
внешнюю трубу.
ОБРАТИТЕ ВНИМАНИЕ
Информация о запорном клапане с встроенным фильтром (поставляется как
принадлежность):
▪ Клапан должен обязательно устанавливаться на впуске воды.
▪ Учитывайте направление потока через клапан.
ОБРАТИТЕ ВНИМАНИЕ
Установите клапаны для выпуска воздуха во всех локальных верхних точках.
Внутренний агрегат
ОБРАТИТЕ ВНИМАНИЕ
При соединении трубопроводов НЕ прилагайте чрезмерную силу. Деформация
труб может стать причиной неправильной работы агрегата.
1 Установите кольцевые уплотнения и запорные клапаны на соединениях
воды внутреннего агрегата.
2 Подсоедините проложенный по месту трубопровод наружного агрегата к
ВХОДНОМУ патрубку воды (a) внутреннего агрегата.
3 Подсоедините проложенный по месту трубопровод нагрева/охлаждения
помещения к ВЫХОДНОМУ патрубку воды (b) внутреннего агрегата.
