6 | Руководство по применению
Руководство по применению для установщика
53
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ Установите обратные клапаны.
▪ Внутренний агрегат поставляется с уже смонтированным расширительным
баком. Но, чтобы обеспечить работу в бивалентном режиме, необходимо
убедиться, что в контуре вспомогательного водонагревателя имеется
расширительный бак. В противном случае, если во время работы в
бивалентном режиме аквастатный клапан закроется, в водяном контуре
больше не будет расширительного бака.
▪ Установите плату цифровых входов/выходов (дополнительно EKRP1HBAA).
▪ Соедините X1 и X2 (переключение на внешний источник тепла) на печатной
плате цифровых входов/выходов со вспомогательным водонагревателем.
См. раздел «9.3.8 Подключение переключения на внешний источник
тепла» [4130].
▪ Сведения о настройке нагревательных приборов приведены в разделе
«6.2Настройка системы обогрева/охлаждения помещения» [435].
Конфигурирование
С интерфейса пользователя (мастер настройки конфигурации):
▪ Установите использование двухвариантной системы в качестве внешнего
источника тепла.
▪ Установите двухвариантную температуру и гистерезис.
▪ Режим работы установите только на отопление помещения (без нагрева
резервуара).
Переключение на внешний источник тепла сигналом вспомогательного
контакта
▪ Возможно только при управлении внешним комнатным термостатом И при
наличии одной зоны температуры воды на выходе (см. «6.2 Настройка
системы обогрева/охлаждения помещения» [435]).
▪ Вспомогательный контакт может быть следующим:
- Термостат наружной температуры
- Контакт переключения тарифа на электричество
- Ручной контакт
- …

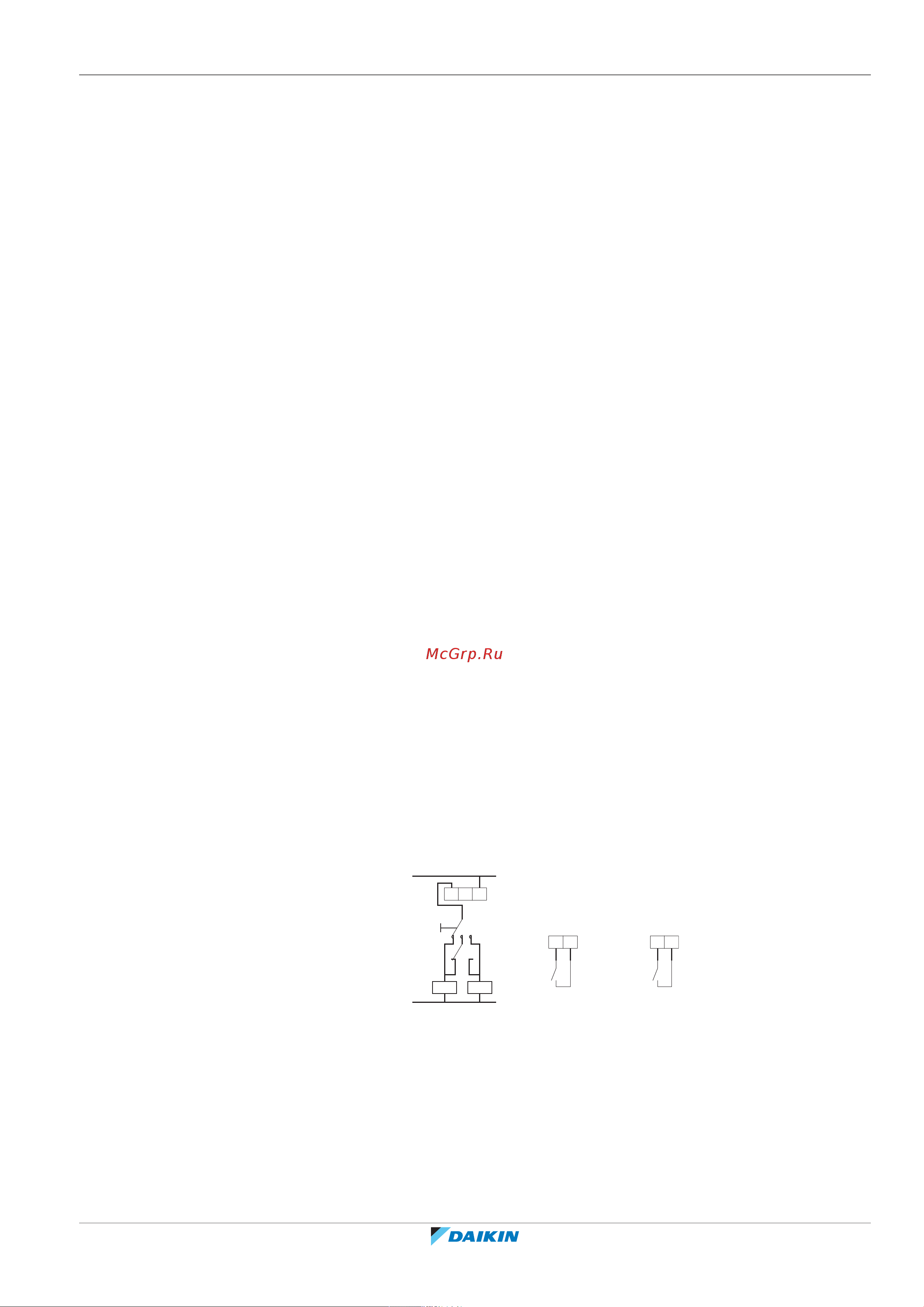

▪ Установка: соедините следующую проводку на месте:
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
B
TI
Вход термостата водонагревателя
A Вспомогательный контакт (размыкающий)
H Комнатный термостат для обогрева (дополнительное оборудование)
K1A Вспомогательное реле для активации внутреннего нагревателя (приобретается
на месте)
K2A Вспомогательное реле для активации водонагревателя (приобретается на
месте)
Indoor Внутренний агрегат
Auto Авто
Boiler Котел
