Daikin ETBX16EF9W [201/324] Конфигурирование

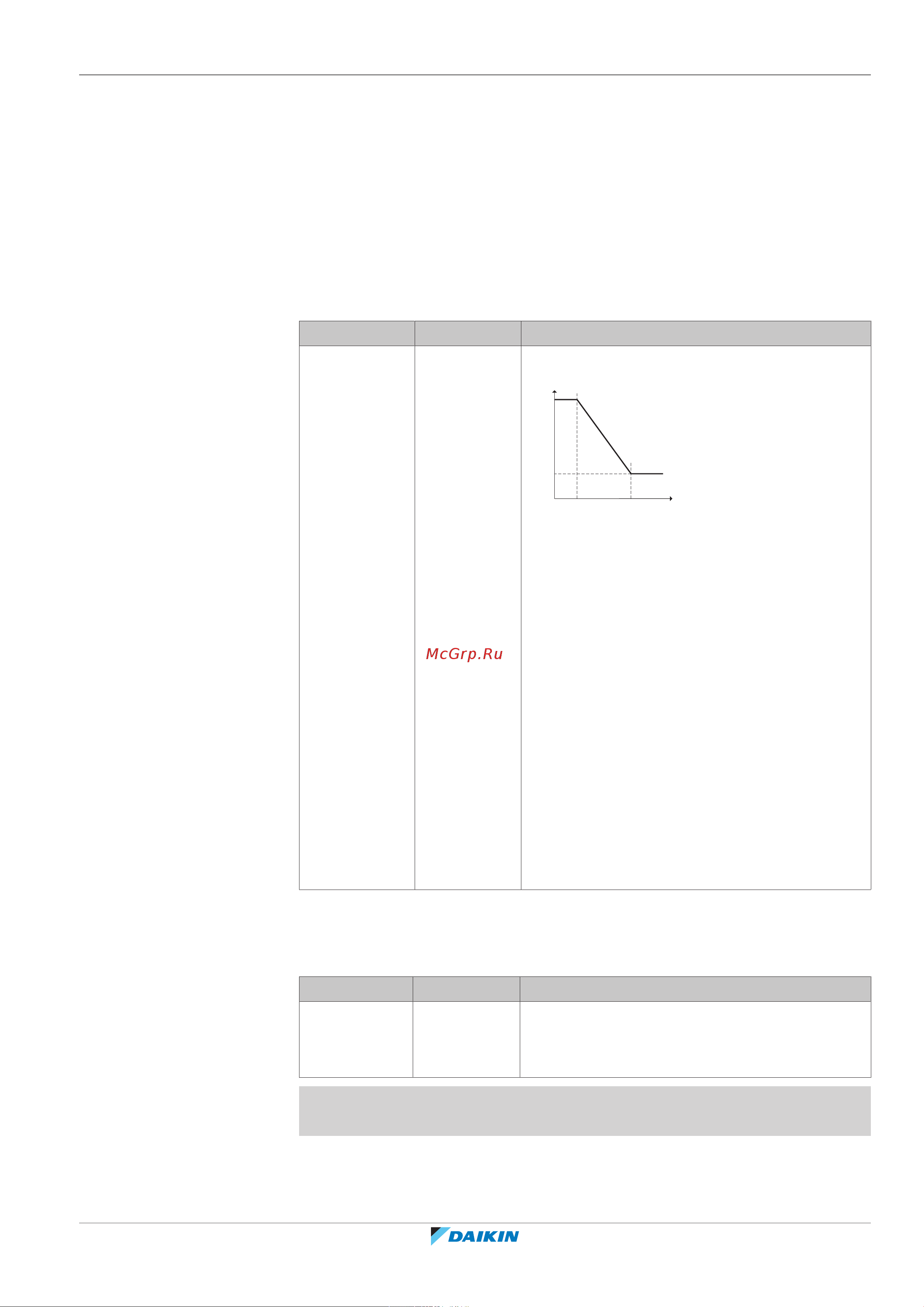

![Daikin ETBX16EF9W [201/324] Конфигурирование](/views2/1797394/page201/bgc9.png)
10 | Конфигурирование
Руководство по применению для установщика
201
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Если для подготовки горячей воды бытового потребления выбран вариант
Только расписание или Расписание + повторный нагрев, температура
комфортного хранения зависит от погоды (согласно кривой зависимости от
погоды), а экономичное хранение и температура повторного нагрева НЕ
зависят от погоды.
Если для подготовки горячей воды бытового потребления выбран вариант
Только повт. нагр., требуемая температура в резервуаре зависит от
погоды (в соответствии с кривой зависимости от погоды). Во время работы с
метеозависимыми условиями, конечный пользователь не может регулировать
требуемую температурного резервуара в пользовательском интерфейсе.
Также см. раздел «10.4Кривая зависимости от погоды» [4156].
# Код Описание
[5.C] [0-0E]
[0-0D]
[0-0C]
[0-0B]
Кривая МЗ:
T
DHW
T
a
[0-0C]
[0-0B]
[0-0E] [0-0D]
▪ T
DHW
: Требуемая температура в резервуаре.
▪ T
a
: Окружающая температура снаружи
(усредненная)
▪ [0-0E]: низкая температура снаружи:–
40°C~5°C
▪ [0-0D]: высокая окружающая температура
снаружи: 10°C~25°C
▪ [0-0C]: требуемая температура в резервуаре,
если температура снаружи равна или
меньше низкой окружающей температуры:
45°C~[6‑0E]°C
▪ [0-0B]: требуемая температура в резервуаре,
если температура снаружи равна или
больше высокой окружающей температуры:
35°C~[6‑0E]°C
Граница
Для подготовки горячей воды бытового потребления для теплового насоса
можно задать следующее значение гистерезиса:
# Код Описание
[5.D] [6-01] Разница температур, определяющая
температуру ВЫКЛЮЧЕНИЯ теплового насоса.
Диапазон: 0°C~10°C
Пример: уставка (T
U
) > максимальная температура теплового насоса–[6‑01]
(T
HP MAX
–[6‑01])
