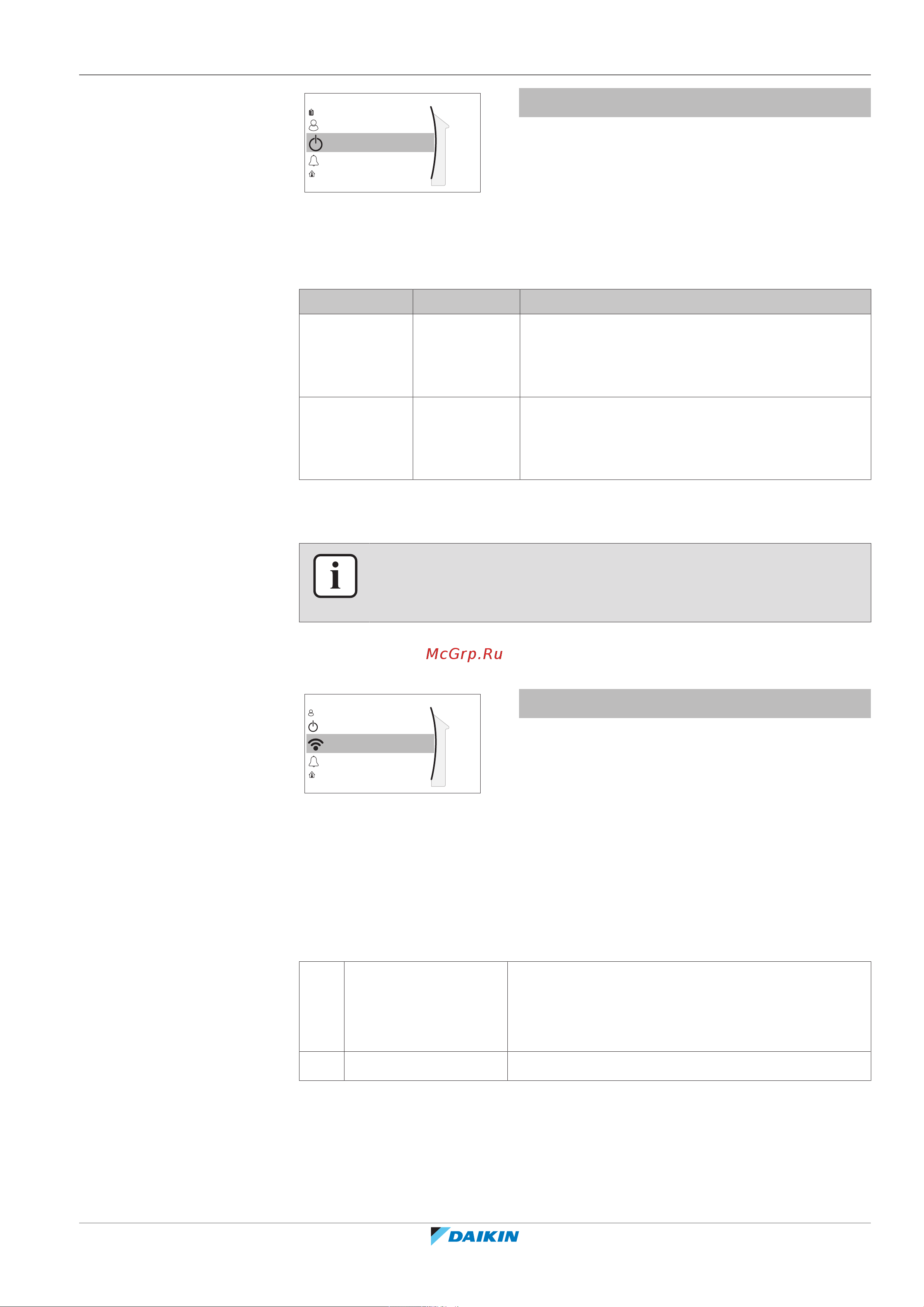

10 | Конфигурирование
Руководство по применению для установщика
241
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
C
Эксплуатация
Сбой
Пользоват.профиль
Пуско-наладка
Помещение
[C] Эксплуатация
[C.2] Нагрев/охлаждение помещения
[C.3] Бак ГВС
Включение и выключение функций
В меню эксплуатации можно по отдельности разрешать или запрещать
функции блока.
# Код Описание
[C.2] Отсутствует Нагрев/охлаждение помещения:
▪ 0: ВЫКЛ
▪ 1: ВКЛ
[C.3] Отсутствует Бак ГВС:
▪ 0: ВЫКЛ
▪ 1: ВКЛ
10.5.13 БЕСПРОВОДНАЯ ЛОКАЛЬНАЯ СЕТЬ
ИНФОРМАЦИЯ
Ограничение: настройки беспроводной связи видны, только если в интерфейсе
пользователя установлен модуль беспроводной связи.
Обзор
Данное подменю содержит следующие пункты:
D
Беспроводной шлюз
Сбой
Эксплуатация
Пользоват.профиль
Помещение
[D] Беспроводной шлюз
[D.1] Режим
[D.2] WPS
[D.3] Перезагрузка
[D.4] Информация об устройстве
Сведения о модуле беспроводной связи
С помощью модуля беспроводной связи система подключается к сети
Интернет. Как пользователь, вы сможете управлять системой через
приложение Daikin Residential Controller.
Для этого нужны следующие компоненты:
a Модуль
беспроводной связи
Модуль беспроводной связи должен быть
установлен в интерфейс пользователя. См.
руководство по монтажу модуля беспроводной
связи.
b Маршрутизатор Приобретается на месте.
