Daikin ETBX16EF9W [85/324] Монтаж агрегата
![Daikin ETBX16EF9W [85/324] Монтаж агрегата](/views2/1797394/page85/bg55.png)
7 | Монтаж агрегата
Руководство по применению для установщика
85
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
4×

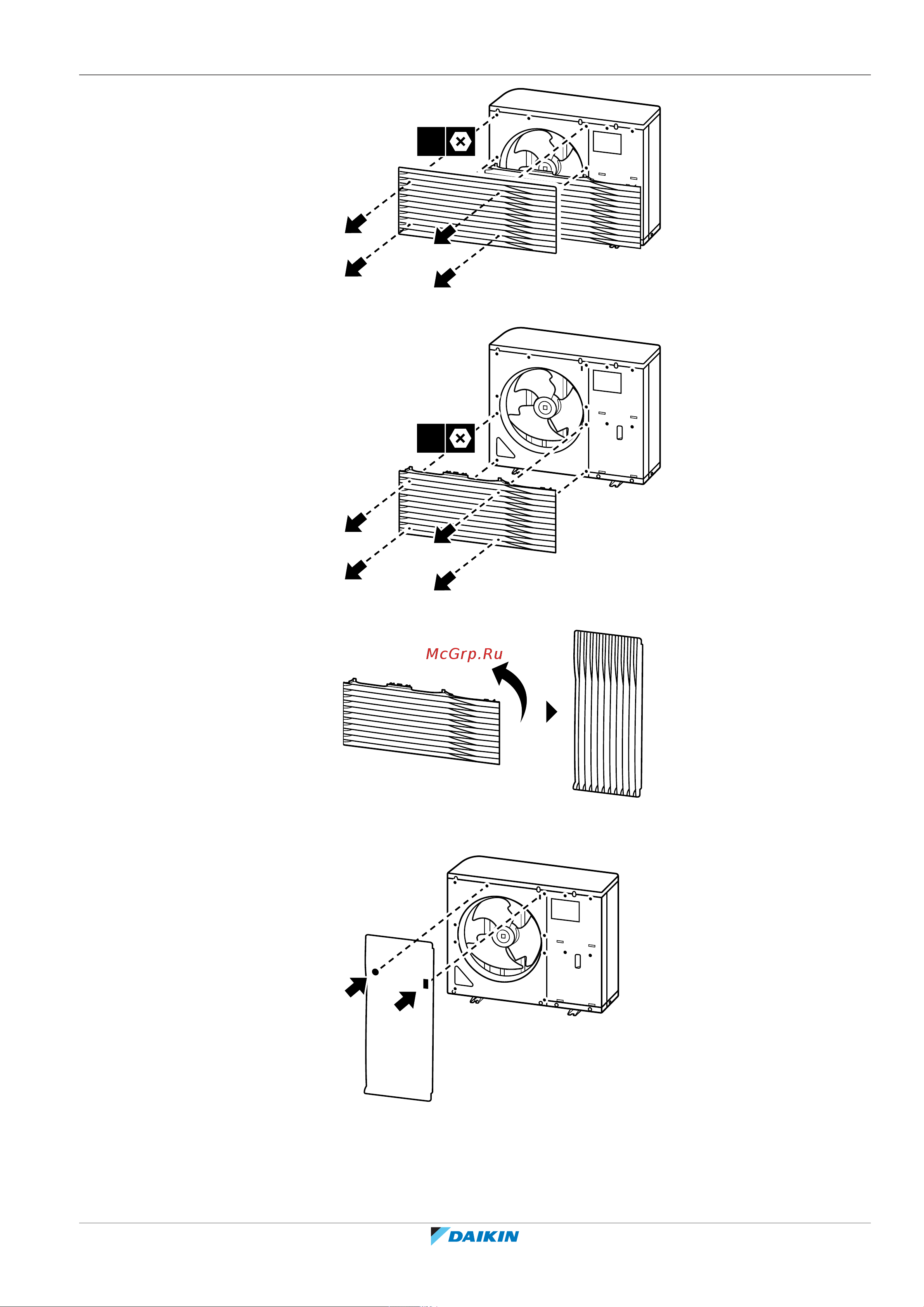

2 Снимите нижнюю часть воздуховыпускной решетки.
4×
3 Поверните нижнюю часть воздуховыпускной решетки.
4 Совместите штифт с полукруглой головкой и крюк на решетке с
отверстиями для них на агрегате.
5 Вставьте крюк.
6 Вставьте штифт с полукруглой головкой.
