6 | Руководство по применению
Руководство по применению для установщика
42
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Настройка

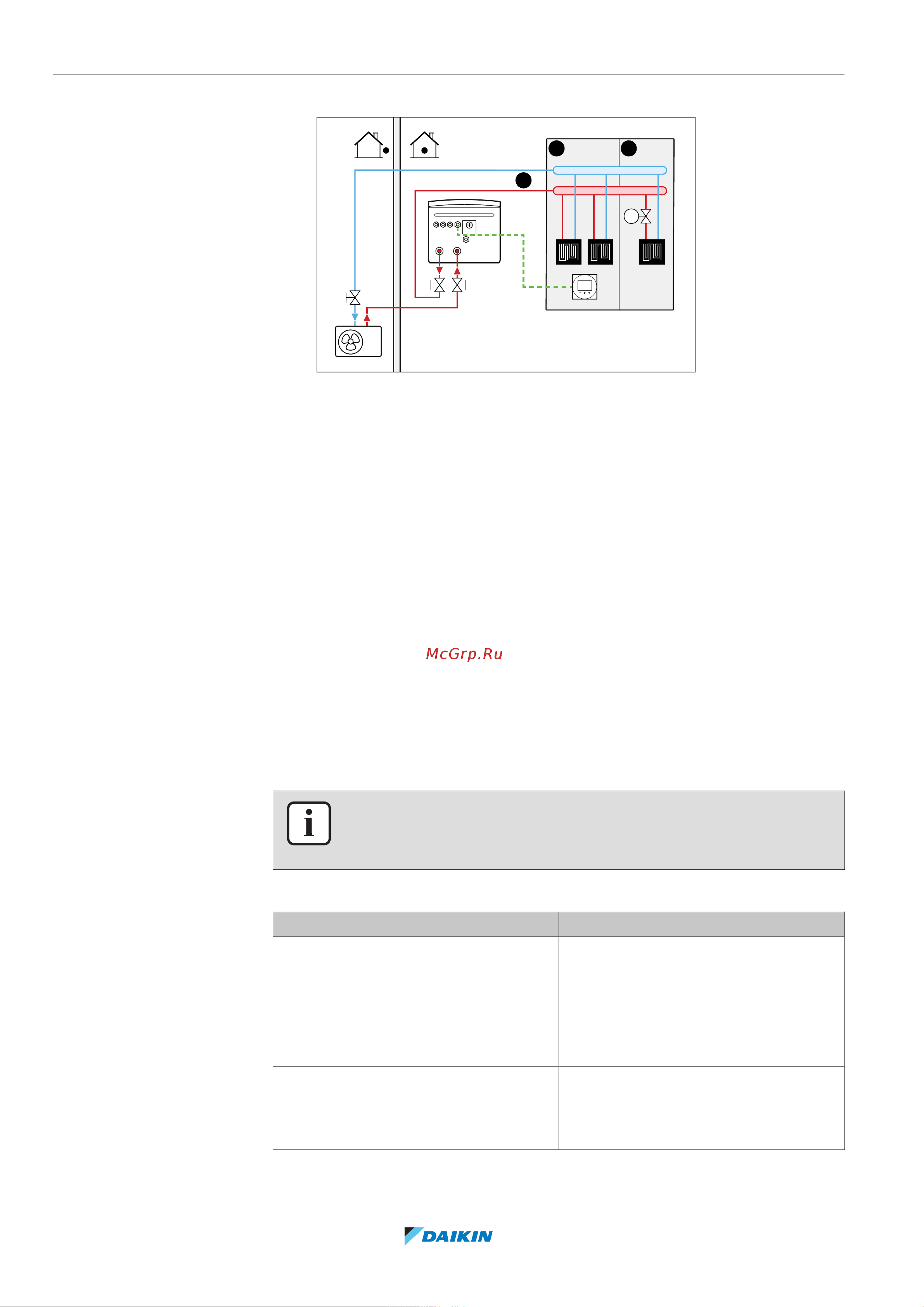

T
B C
a
A
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Специальный интерфейс для выбора комфортных условий (в качестве
комнатного термостата используется BRC1HHDA)
▪ Дополнительную информацию о подключении электропроводки к агрегату
см. в разделах:
- «9.2Подключение наружного агрегата» [4109]
- «9.3Подключение внутреннего агрегата» [4116]
▪ Контур теплого пола основного помещения подключается следующим
образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
▪ Температура в основном помещении контролируется специальным
интерфейсом для выбора комфортных условий (BRC1HHDA), выполняющим
функцию комнатного термостата.
▪ Перед контурами теплого пола всех остальных помещений устанавливаются
термостатические клапаны.
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение обогревается другим
источником тепла. Пример: камины.
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком производится на
основе окружающей температуры в
месте установки специального
интерфейса для выбора комфортных
условий.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
