6 | Руководство по применению

Руководство по применению для установщика

EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W

Daikin Altherma 3 H HT W

4P644736-1 – 2021.02

Настройка

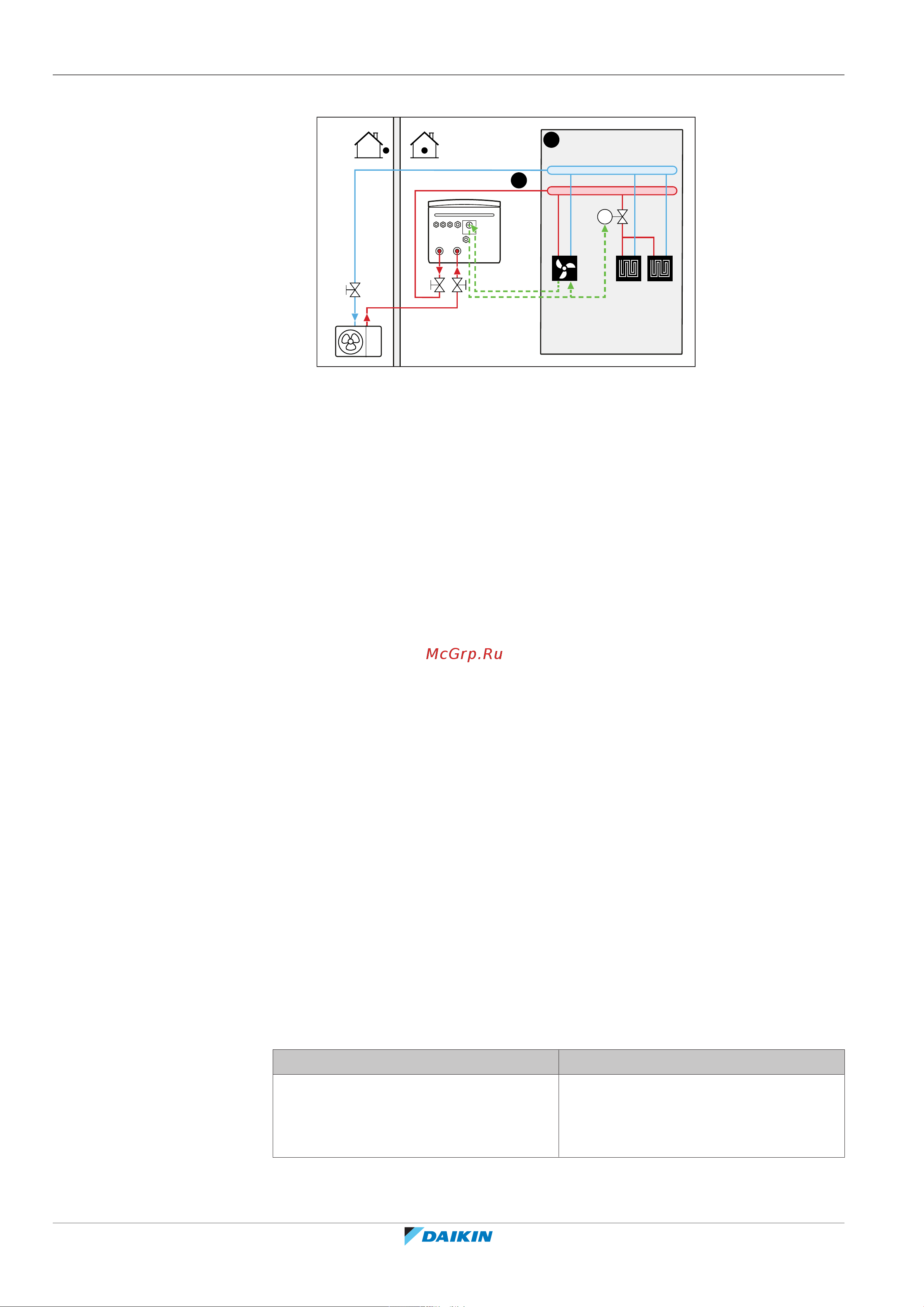

A Главная зона температуры воды на выходе

B Одно отдельное помещение

a Конвекторы тепловогонасоса (+ пульты управления)

▪ Дополнительную информацию о подключении электропроводки к агрегату

см. в разделах:

- «9.2Подключение наружного агрегата» [4109]

- «9.3Подключение внутреннего агрегата» [4116]

▪ Конвекторы теплого пола подключаются следующим образом:

- Теплая вода → Внутренний агрегат

- Холодная вода → Наружный агрегат

▪ Во избежание образования конденсата на полу в режиме охлаждения до

контура теплых полов устанавливается запорный клапан (приобретается на

месте).

▪ Нужная температура в помещении задается с пульта управления

конвекторами теплового насоса. Для конвекторов теплового насоса можно

выбирать разные пульты управления и конфигурации. Дополнительную

информацию см. по адресу:

- Руководстве по монтажу конвекторов теплового насоса

- Руководстве по монтажу дополнительного оборудования для конвектора

теплового насоса

- Приложении по дополнительному оборудованию

▪ Сигнал запроса на обогрев/охлаждение помещения отправляется на один

цифровой вход внутреннего агрегата (X2M/35 и X2M/30).

▪ Режим работы в пространстве отправляется через один цифровой выход

(X2M/4 и X2M/3) внутреннего агрегата на:

- Конвекторы тепловогонасоса

- Запорный клапан

Конфигурирование

Настройка Значение

Контроль температуры в агрегате:

▪ #: [2.9]

▪ Код: [C-07]

1 (Внешний комнатный

термостат): управление блоком

определяется внешним термостатом.
