14 | Возможные неисправности и способы их устранения
Руководство по применению для установщика
272
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02

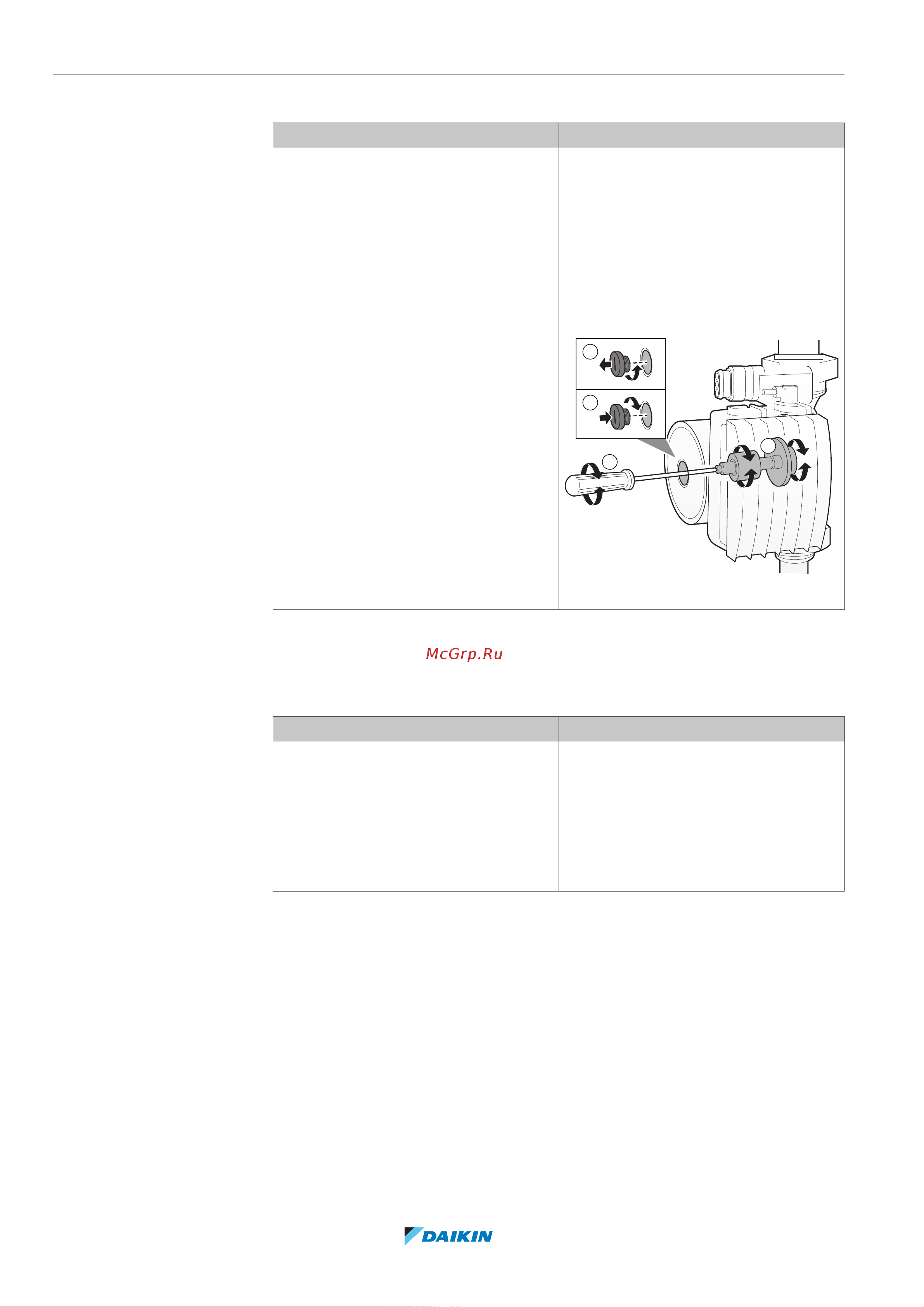

14.3.5 Проблема: заклинило насос
Возможные причины Способ устранения
Если электропитание агрегата было
отключено на длительное время, то
известковые отложения могли
вызвать заклинивание ротора насоса.
Открутите винт на корпусе статора и с
помощью отвертки повращайте
керамический вал ротора в разные
стороны до тех пор, пока ротор не
станет свободно вращаться.
(a)
Внимание: НЕ прилагайте слишком
большого усилия.
2
2
1
3
(a)
Если с помощью этого метода не получается сдвинуть с места ротор насоса, то нужно
будет разобрать насос и провернуть ротор рукой.
14.3.6 Признак: Насос шумит (кавитация)
Возможные причины Способ устранения
В системе присутствует воздух Выпустите воздух вручную (см.
раздел «Ручной выпуск
воздуха» [4252]) либо используйте
функцию автоматического выпуска
воздуха (см. раздел «Для
автоматического выпуска
воздуха» [4252]).
