6 | Руководство по применению

Руководство по применению для установщика

EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W

Daikin Altherma 3 H HT W

4P644736-1 – 2021.02

Преимущества

▪ Простота. Такая же установка, как для одного помещения, но с

термостатными клапанами.

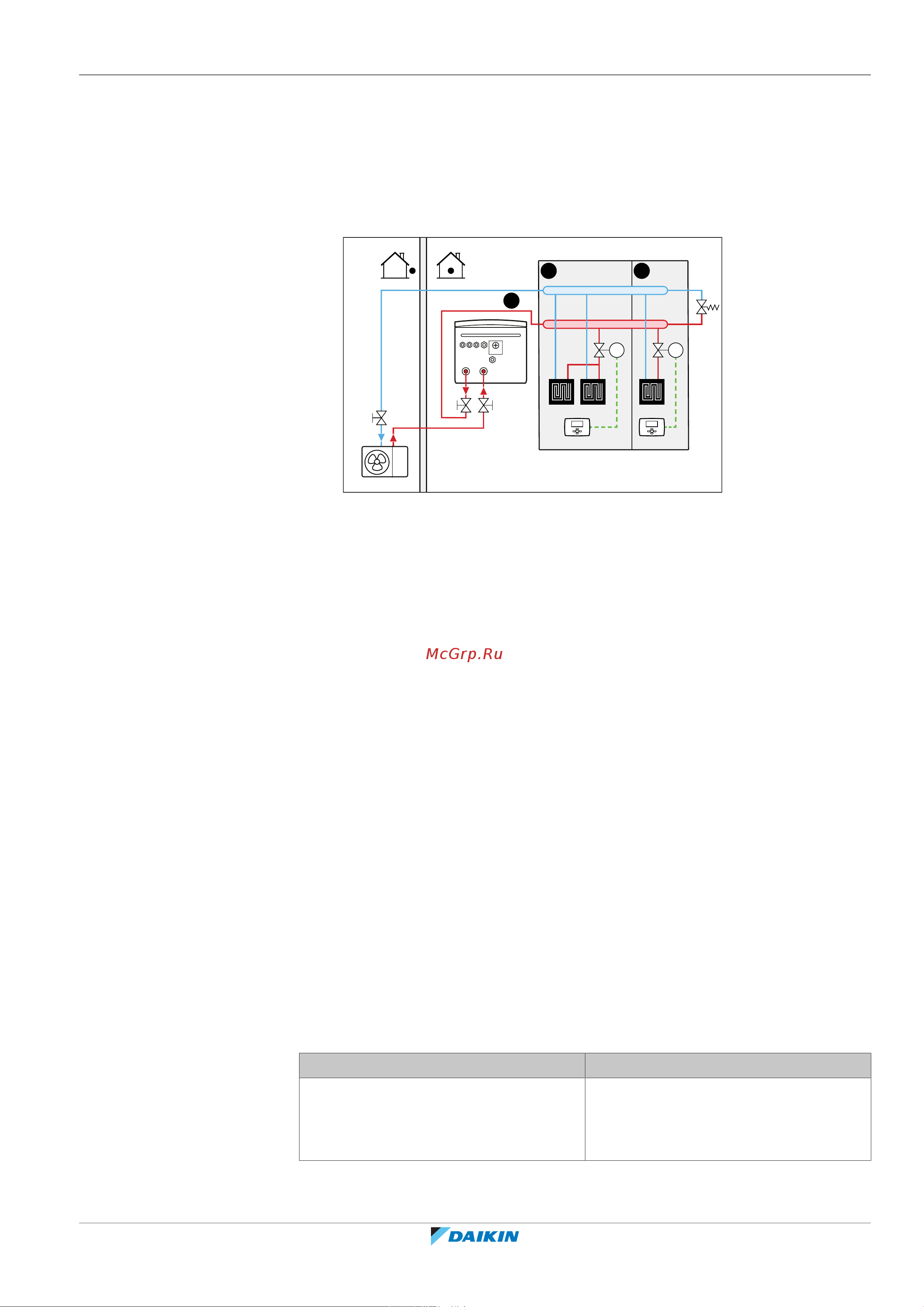

Теплые полы или радиаторы –несколько внешних комнатных термостатов

Настройка

A Главная зона температуры воды на выходе

B Помещение 1

C Помещение 2

a Внешний комнатный термостат

b Байпасный клапан

▪ Дополнительную информацию о подключении электропроводки к агрегату

см. в разделах:

- «9.2Подключение наружного агрегата» [4109]

- «9.3Подключение внутреннего агрегата» [4116]

▪ В каждом помещении устанавливается запорный вентиль (приобретается на

месте) во избежание подачи выходящей воды при отсутствии запроса на

нагрев или охлаждение.

▪ Байпасный клапан устанавливается с целью обеспечения рециркуляции

воды в случае, если все запорные вентили закрыты. Чтобы гарантировать

надежную работу, обеспечьте минимальный расход воды согласно таблице

"Проверка объема и расхода воды" из раздела «8.1 Подготовка

трубопроводов воды» [489].

▪ Выбор режима работы в пространстве производит интерфейс пользователя у

внутреннего агрегата. Помните, что режим работы каждого комнатного

термостата устанавливается в соответствии с внутренним агрегатом.

▪ Термостаты помещения соединены с запорными вентилями, но НЕ должны

подсоединяться к внутреннему агрегату. Из внутреннего агрегата постоянно

поступает вода на выходе, что дает возможность программировать

расписание воды на выходе.

Конфигурирование

Настройка Значение

Контроль температуры в агрегате:

▪ #: [2.9]

▪ Код: [C-07]

0 (Вода на выходе): управление

блоком определяется на основе

температуры воды на выходе.
