6 | Руководство по применению
Руководство по применению для установщика
52
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
▪ Горячая вода бытового потребления всегда накапливается в резервуаре
ГВБП, соединенном с внутренним агрегатом.
ИНФОРМАЦИЯ
▪ При работе теплового насоса на нагрев тепловой насос обеспечивает
нужную настройку температуры через интерфейс пользователя. Когда
система работает в режиме, зависящем от погодных условий, температура
воды определяется автоматически в зависимости от наружной температуры.
▪ Во время работы на нагрев вспомогательного водонагревателя он
обеспечивает нужную настройку температуры воды через контроллер
вспомогательного водонагревателя.
Настройка

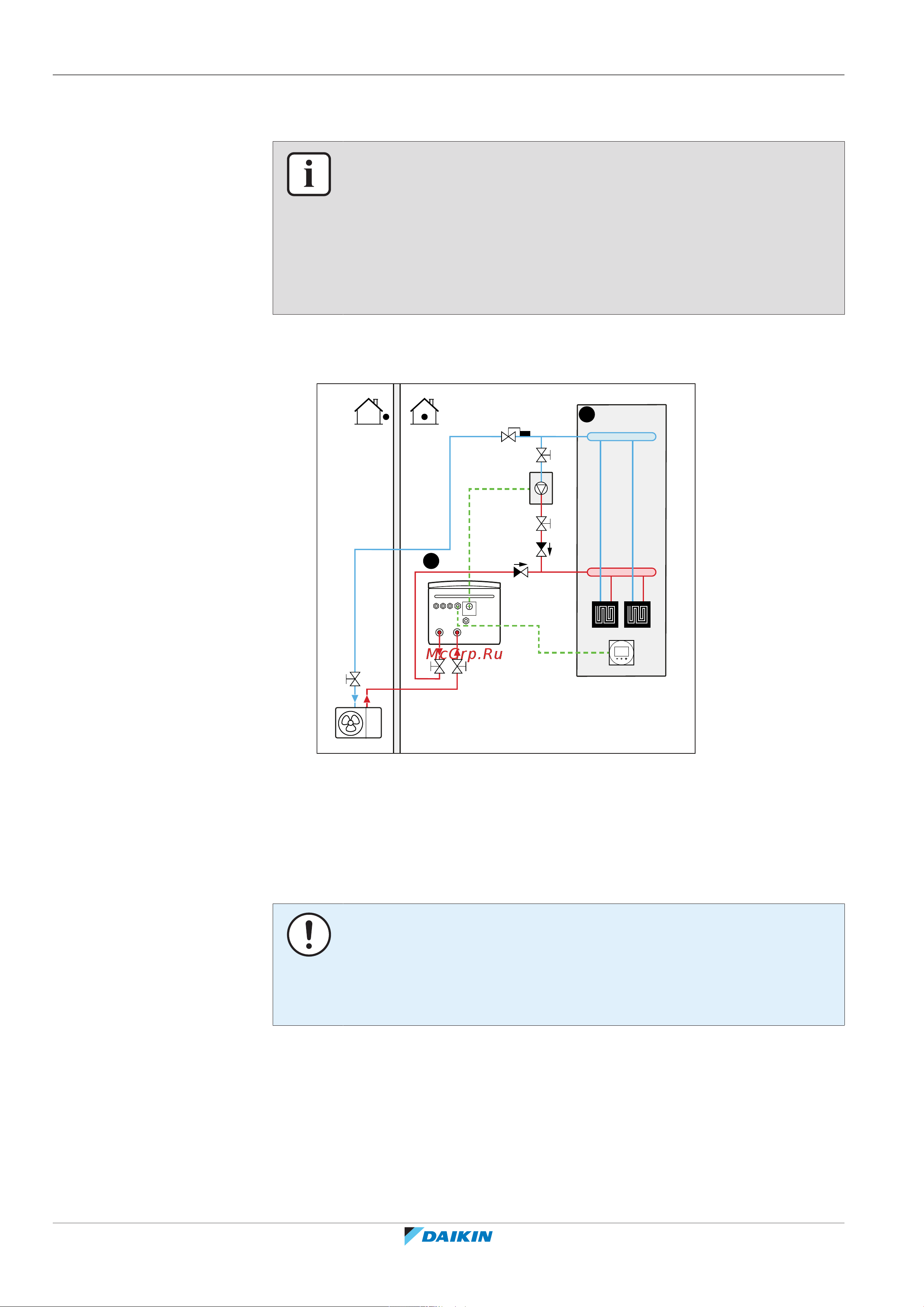

▪ Вспомогательный водонагреватель интегрируется следующим образом:
b
c
d
c
A
B
a
b
e
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Специальный интерфейс для выбора комфортных условий (в качестве
комнатного термостата используется BRC1HHDA)
b Обратный клапан (приобретается по месту установки)
c Запорный клапан (приобретается на месте)
d Вспомогательный водонагреватель (приобретается на месте)
e Аквастатный клапан (приобретается на месте)
ОБРАТИТЕ ВНИМАНИЕ
▪ Убедитесь, что вспомогательный водонагреватель и его положение в
системе соответствуют действующим нормативам.
▪ Компания Daikin НЕ несет ответственности за некорректные и небезопасные
ситуации в системе вспомогательного нагревателя.
▪ Убедитесь, что температура возвращающейся в тепловой насос воды НЕ
превышает 60°C. Для этого:
- Через контроллер вспомогательного водонагревателя задайте нужную
температуру воды не выше 60°C.
- Установите в потоке воды, возвращающейся в тепловой насос,
аквастатный клапан. Настройте аквастатный клапан на закрытие при
температуре выше 60°C и на открытие при температуре ниже 60°C.
