7 | Монтаж агрегата
Руководство по применению для установщика
77
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
2
2
1
3

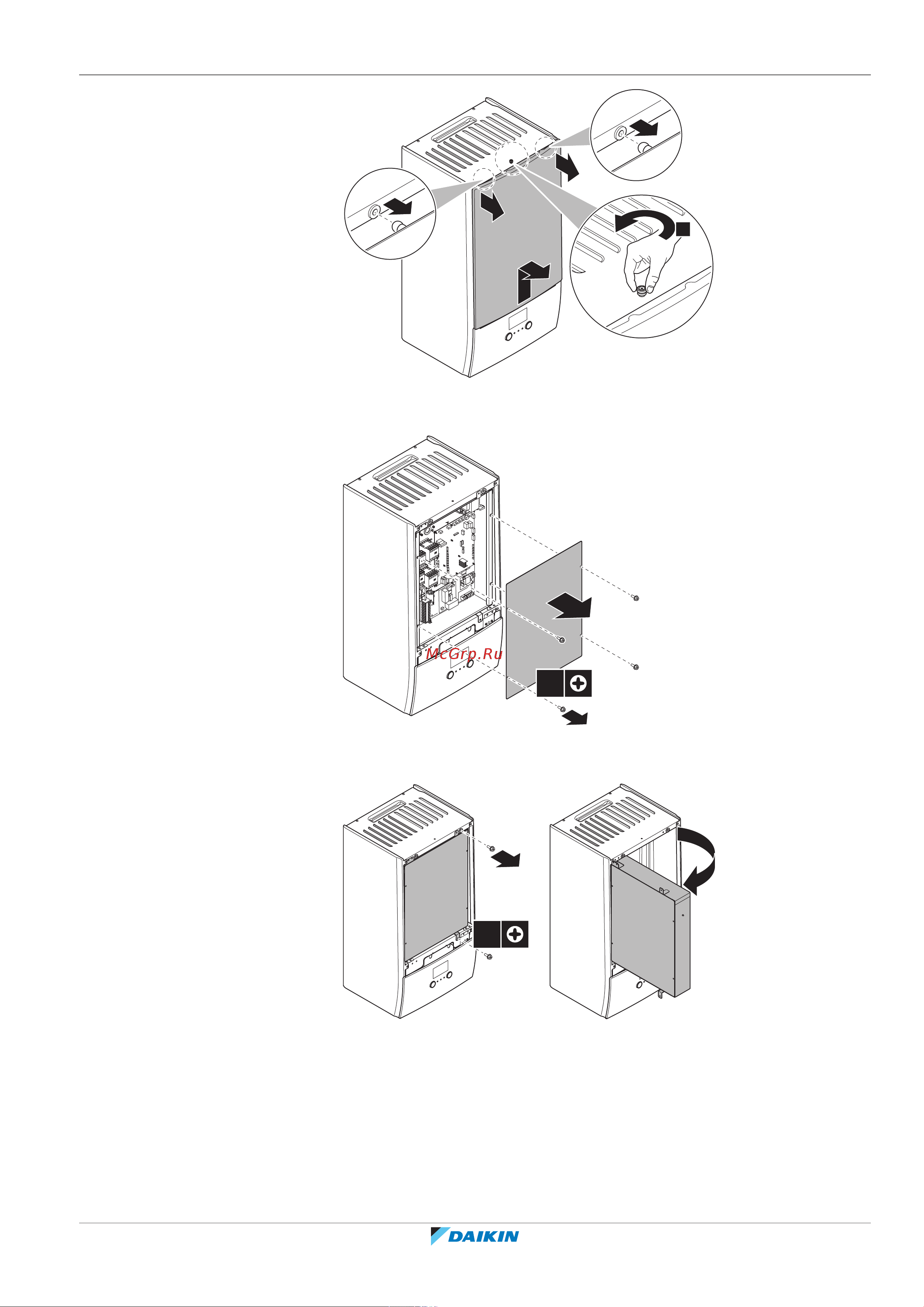

2 Если нужно подключить электропроводку, то снимите крышку
распределительной коробки.
4×
3 Если нужно выполнять работы за распределительной коробкой, то
откройте ее.
2×
1
2
4 Если нужно выполнять работы за панелью интерфейса пользователя или
загрузить новое программное обеспечение в интерфейс пользователя, то
откройте эту панель.
