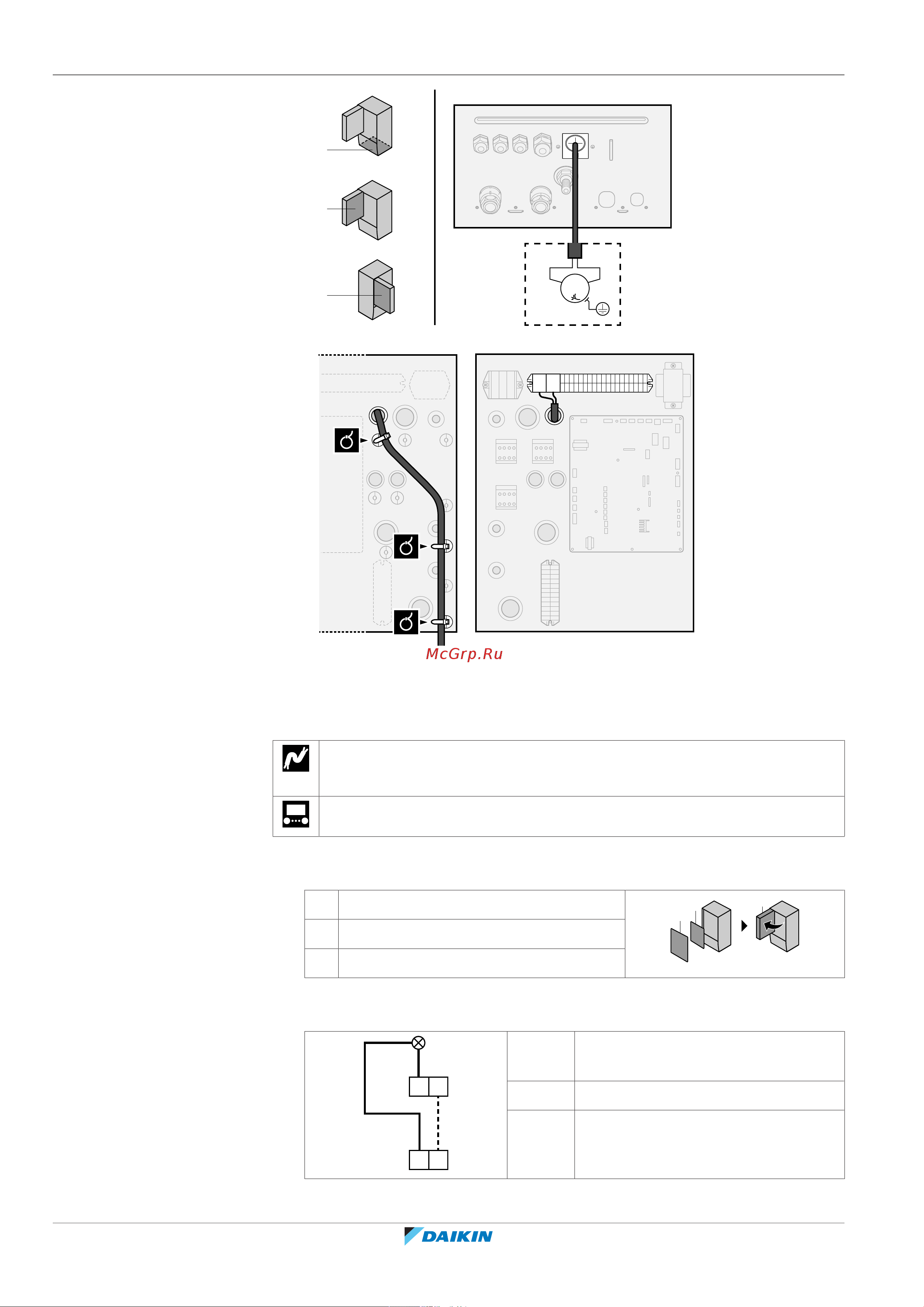

9 | Подключение электрооборудования
Руководство по применению для установщика
128
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
B
C
A
A
1~
M
M2P
C
1 2
X2M
B
X2M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
9.3.6 Подключение подачи аварийного сигнала
Провод: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
[9.D] Подача аварийного сигнала
1 Снимите следующие элементы (см. раздел «7.2.5 Чтобы открыть
внутренний агрегат» [476]):
1 Лицевая панель
1
2
3
2 Крышка распределительной коробки
3 Распределительная коробка
2 Подключите кабель выхода аварийного сигнала к соответствующим
клеммам согласно рисунку ниже.
7
9
YCY1
X2M
12
3
A4P
1+2 Провода подключены к выходу
аварийного сигнала
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HBAA.
