10 | Конфигурирование
Руководство по применению для установщика
192
EPRA14~18DAV3+W1 + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644736-1 – 2021.02
Значение Описание
5~8 Ограничение при отсутствии приводов. Ограничение
скорости насоса применяется, когда отсутствует выход
нагрева. При наличии выхода нагрева скорость насоса
определяется только разностьютемператур в соответствии
с требуемой производительностью. Для этого диапазона
ограничения возможна разностьтемператур и
гарантируется комфорт.
В ходе работы в периодическом режиме насос включается
на короткое время для измерения температуры воды и
определения необходимости его работы.
▪ 5: Скорость насоса 90% при периодическом
контроле
▪ 6: Скорость насоса 80% при периодическом
контроле
▪ 7: Скорость насоса 70% при периодическом
контроле
▪ 8: Скорость насоса 60% при периодическом
контроле

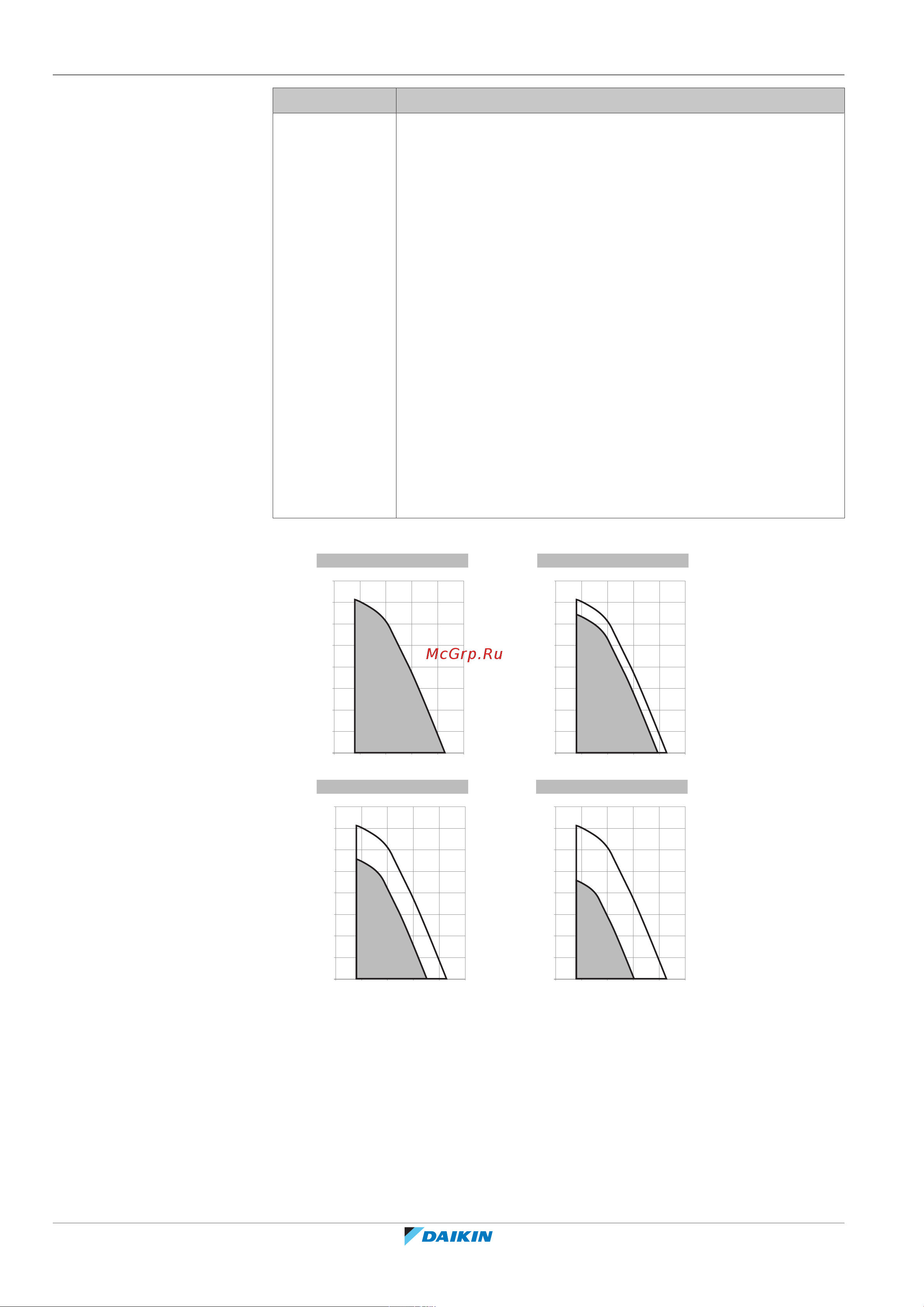

Максимальные значения зависят от типа блока:
[9-0D]/[9-0E]=0 [9-0D]/[9-0E]=1/5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]/[9-0E]=2/6 [9-0D]/[9-0E]=3/7
