41
Čeština

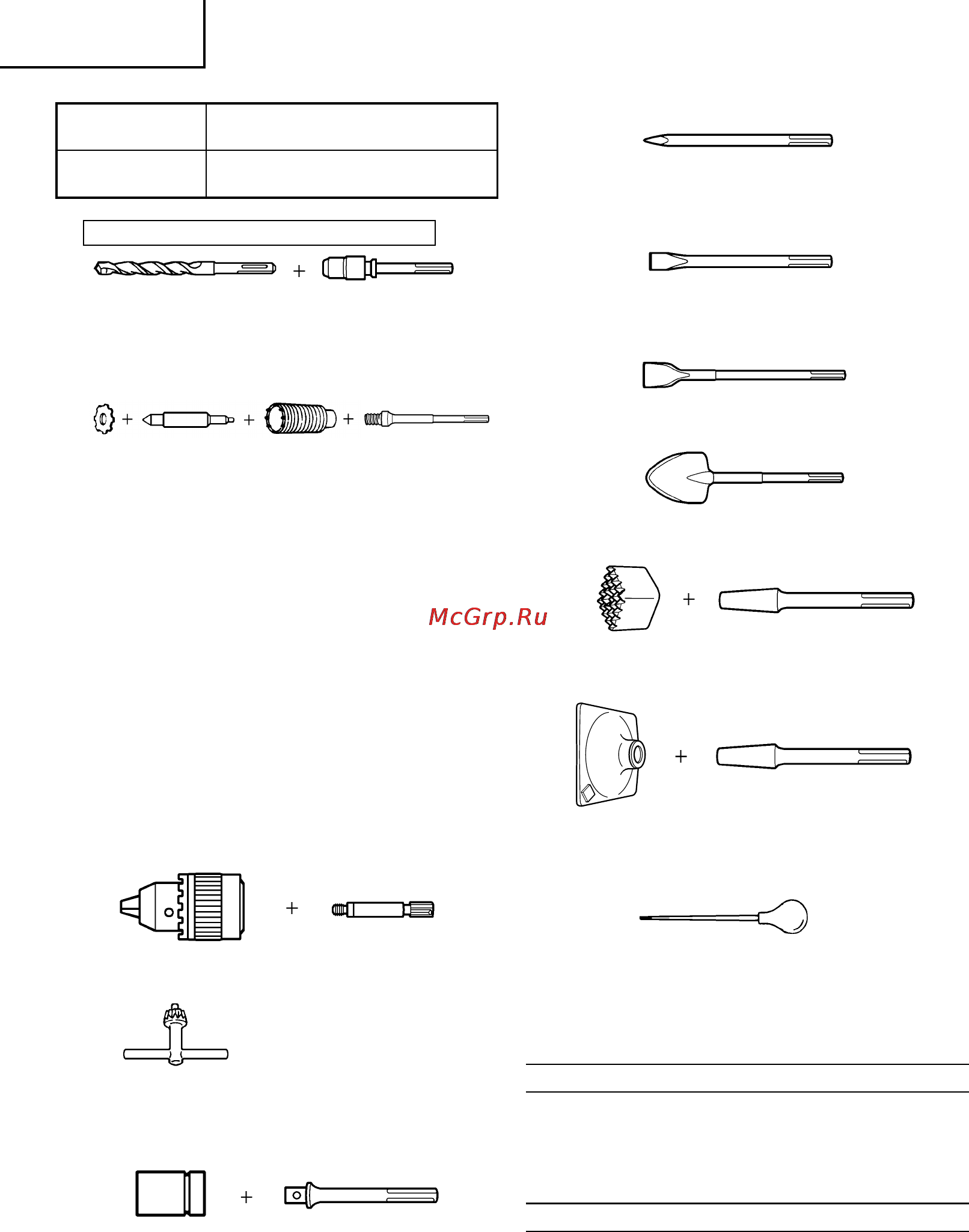

Nástavec pro kuželovou stopku SDS-plus
3. Vrtání otvorů o velkém průměru (rotace + údery)
(1) Středový vrták
䢇 Používá se pro středové vrtáky od 38 mm do 150 mm
䢇 Používá se pro středové vrtáky od 32 mm do 35 mm
POZNÁMKA:
Nepoužívejte pro středové vrtáky 25 mm nebo 29 mm.
(2) Okružní vrták
䢇 Vnější průměry
25, 29, 32, 35, 38, 45, 54, 64, 79, 94, 105, 120, 150
mm
(se šablonou, nepoužívat pro okružní vrtáky 25 nebo
29 mm)
(3) Stopka středového vrtáku
䢇 Používá se pro okružní vrtáky nad 38 mm
䢇 Používá se pro okružní vrtáky pod 35 mm
4. Vrtání otvorů ....... Pro vrtání kovových a dřevěných
materiálů
5. Instalace šroubů pomocí Chemické hmoždinky
(Rotace + příklep)
Nástavec pro
Vrtací korunka
kuželovou stopku
Morseův kužel Vrták (kuželová stopka)
(Č. 1) 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm
(1) Vrták
(SDS plus stopka)
(2) Nástavec pro
kuželovou stopku
SDS-plus
(SDS max stopka)
(3) Stopka
středového
vrtáku
(SDS max
stopka)
(1) Středový
vrták
(2) Okružní
vrták
(Šablona)
13 mm sklíčidlo
(13VLA)
Klíč sklíčidla
Adaptér pro sklíčidlo
(SDS max stopka)
6. Drcení (příklep)
7. Sekání drážek a srážení hran (příklep)
8. Řezání asfaltu (příklep)
9. Vydlabávání (příklep)
10. Zdrsňování povrchu
11. Utěsňování (příklep)
12. Stříkačka (pro odstraňování třísek)
䡬 Vazelína kladiva A
500 g (v plechovce)
70 g (v zelené tubě)
30 g (v zelené tubě)
Doplňky podléhají změnám bez předchozího upozornění.
POUŽITÍ
䡬 Vrtání otvorů do betonu
䡬 Vrtání pilotních otvorů
䡬 Drcení betonu, rozbíjení, kopání a vyrovnávání (za použití
doplňků)
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
(standardní nástrčný klíč)
(SDS max stopka)
12,7 mm adaptér pro chemickou
hmoždinku
19 mm adaptér pro chemickou
hmoždinku
(1) Vrtací hrot
Celková délka: 280, 400 mm
(1) Dláto pro dlabání za studena
Celková délka: 280, 400 mm
(1) Ploché dláto
(1) Vydlabávací dláto
(1) Zdrsňovací nástroj
(2) Stopka
(2) Stopka
(1) Beran
150 × 150 mm
06Cze_DH50MRY_EE 08/4/24, 12:4941
