21
Polski

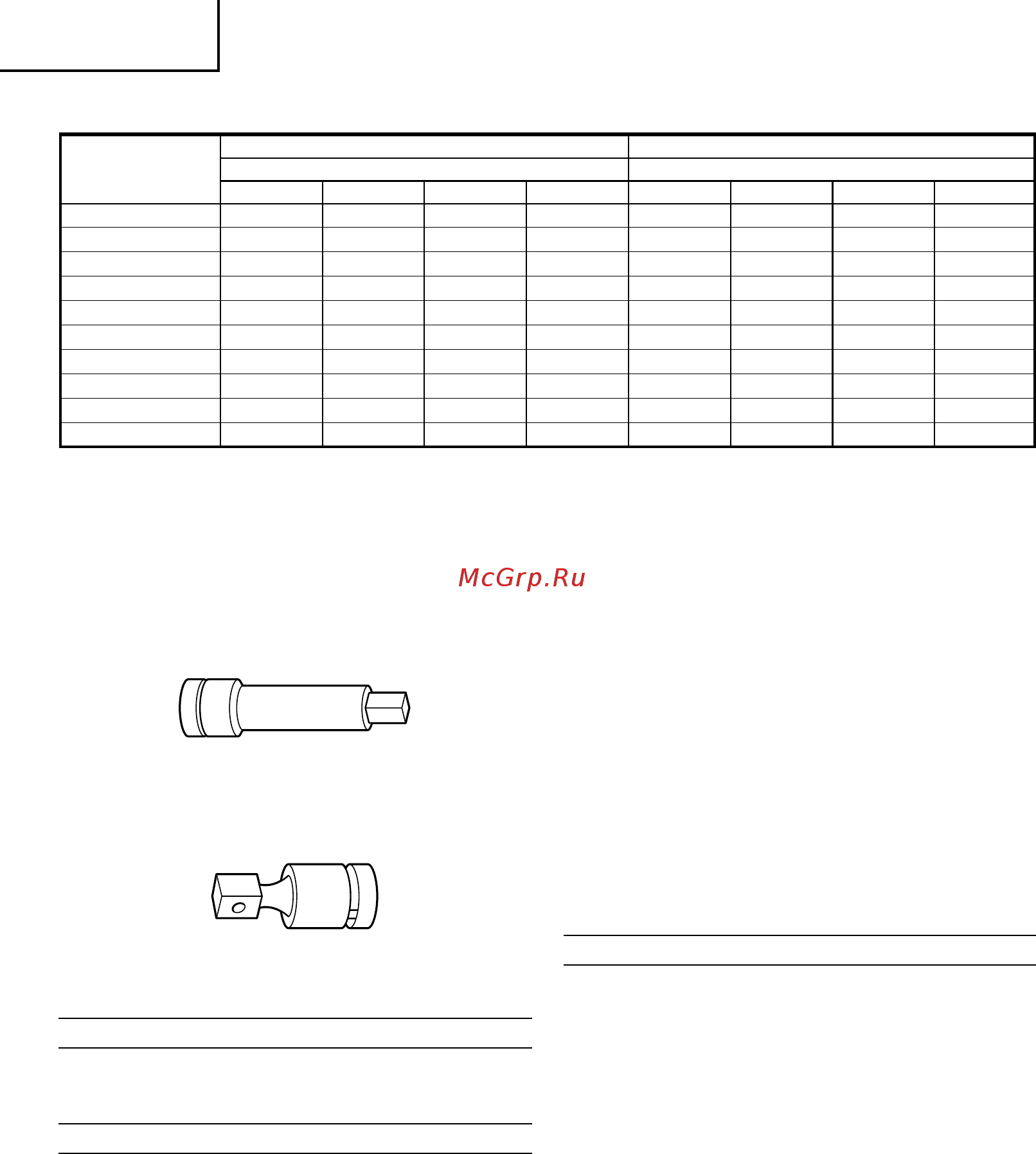

2. Pręt przedłużający
Pręt przedłużający przeznaczony jest do użycia w
przypadku, kiedy jest bardzo mało miejsca i zwykłe
gniazdo nie może dosięgnąć śruby.
UWAGA
Jeżeli używany jest pręt przedłużający, moment
obrotowy dokręcania jest nieco mniejszy w porównaniu
ze zwykłym gniazdem. Dlatego urządzenie musi
pracować nieco dłużej, aby osiągnąć taki sam moment
obrotowy.
3. Złącze uniwersalne
Złącze uniwersalne może zostać użyte do nakrętek, dla
których istnieje kąt pomiędzy gniazdem a kluczem lub
w przypadku, kiedy jest bardzo mało miejsca.
Wyposażenie dodatkowe może ulec zmianie bez
uprzedzenia.
ZASTOSOWANIE
䡬 Dokręcanie i odkręcanie różnych rodzajów śrub i
nakrętek.
PRZED ROZPOCZĘCIEM PRACY
1. Żródło mocy
Upewnij się, że żródło mocy jest zgodne z wymogami
mocy zaznaczonymi przy nazwie produktu.
2. Przełącznik
Upewnij się, że przełącznik jest wyłączony (pozycja
OFF). Jeśli wtyczka jest włączona do prądu podczas
gdy przełącznik jest włączony (pozycja ON), narzędzie
zacznie działać natychmiast, co może spowodować
poważny wypadek.
3. Przedłużacz
Kiedy miejsce pracy znajduje się daleko od żródła
prądu, użyj przedłużacza o wystarczającym przekroju.
Przedłużacz powinien być tak krótki jak tylko jest to
możliwe.
4. Mocowanie uchwytu bocznego
Położenie uchwytu bocznego przymocowanego do
obudowy może zostać zmienione - w tym celu należy
odkręcić uchwyt. (odkręcić śrubę po prawej stronie).
Ustawić uchwyt w położeniu właściwym dla
wykonywanej pracy i zamocować go, mocno dokręcając
śrubę.
5. Montowanie gniazda
(1) Typu kołkowego lub pierścieniowego (Rys. 1)
Wybrać gniazdo odpowiednie dla śruby, która ma zostać
dokręcona lub odkręcona. Włożyć gniazdo do kowadełka
klucza, zabezpieczyć sworzniem i pierścieniem
uszczelniającym. W celu zdemontowania gniazda
wykonać powyższe czynności w odwrotnej kolejności.
(2) Rodzaj trzpienia (Rys. 2)
Dopasować trzpień znajdujący się w kwadratowym
elemencie kowadełka do otworu gniazda
sześciokątnego. Docisnąć trzpień i zamontować gniazdo
sześciokątne na kowadełku. Sprawdzić, czy trzpień
całkowicie wszedł w otwór. W celu zdemontowania
gniazda wykonać powyższe czynności w odwrotnej
kolejności.
JAK UŻYWAĆ
1. Obsługa przełącznika (Rys. 3)
Przełącznik w tym urządzeniu pełni rolę wyłącznika
silnika i przełącznika kierunku obrotu. Kiedy przełącznik
znajduje się w położeniu R, silnik obraca się w kierunku
zgodnym z ruchem wskazówek zegara, a śruba jest
dokręcana. Kiedy przełącznik znajduje się w położeniu
L, silnik obraca się w kierunku przeciwnym do ruchu
wskazówek zegara, a śruba jest odkręcana. Po
zwolnieniu przełącznika następuje zatrzymanie silnika.
UWAGA
Upewnić się, że przełącznik jest wyłączony i przed
zmianą kierunku obrotu klucza zaczekać aż do
całkowitego zatrzymania silnika. Próba przełączenia,
gdy silnik wciąż się obraca, grozi spaleniem silnika.
2. Dokręcanie i odkręcanie śrub
Należy najpierw wybrać oprawkę sześciokątną
odpowiednią dla śruby lub nakrętki. Założyć oprawkę
na kowadełko, po czym zacisnąć ją na śrubie.
Utrzymując wkrętarkę w równej linii ze śrubą, nacisnąć
przycisk, aby uruchomić urządzenie na kilka sekund.
Jeżeli nakrętka jest luźno zaciśnięta na śrubie, śruba
może zacząć kręcić się wraz z nakrętką i nie zostanie
właściwie dokręcona. W takim przypadku należy
Gniazdo zwykłe Gniazdo zwykłe
Nazwa gniazda Wymiary (mm) Wymiary (mm)
SDE LSD EL
Gniazdo sześciokątne
22 22 32 32 60
23 23 38 29 55 23 33 32 60
24 24 40 29 55 24 34 32 60
26 26 42 29 55 26 38 57 85
27 27 43 29 55 27 39 57 85
29 29 45 29 55 29 42 57 85
30 30 47 29 55 30 43 57 85
32 32 50 29 55 32 46 72 100
35 35 52 29 55 35 52 72 100
36 36 55 29 55 36 55 72 100
Tabela 1 B=19 mm
04Pol_WR22SA_EE 10/29/08, 20:2621
