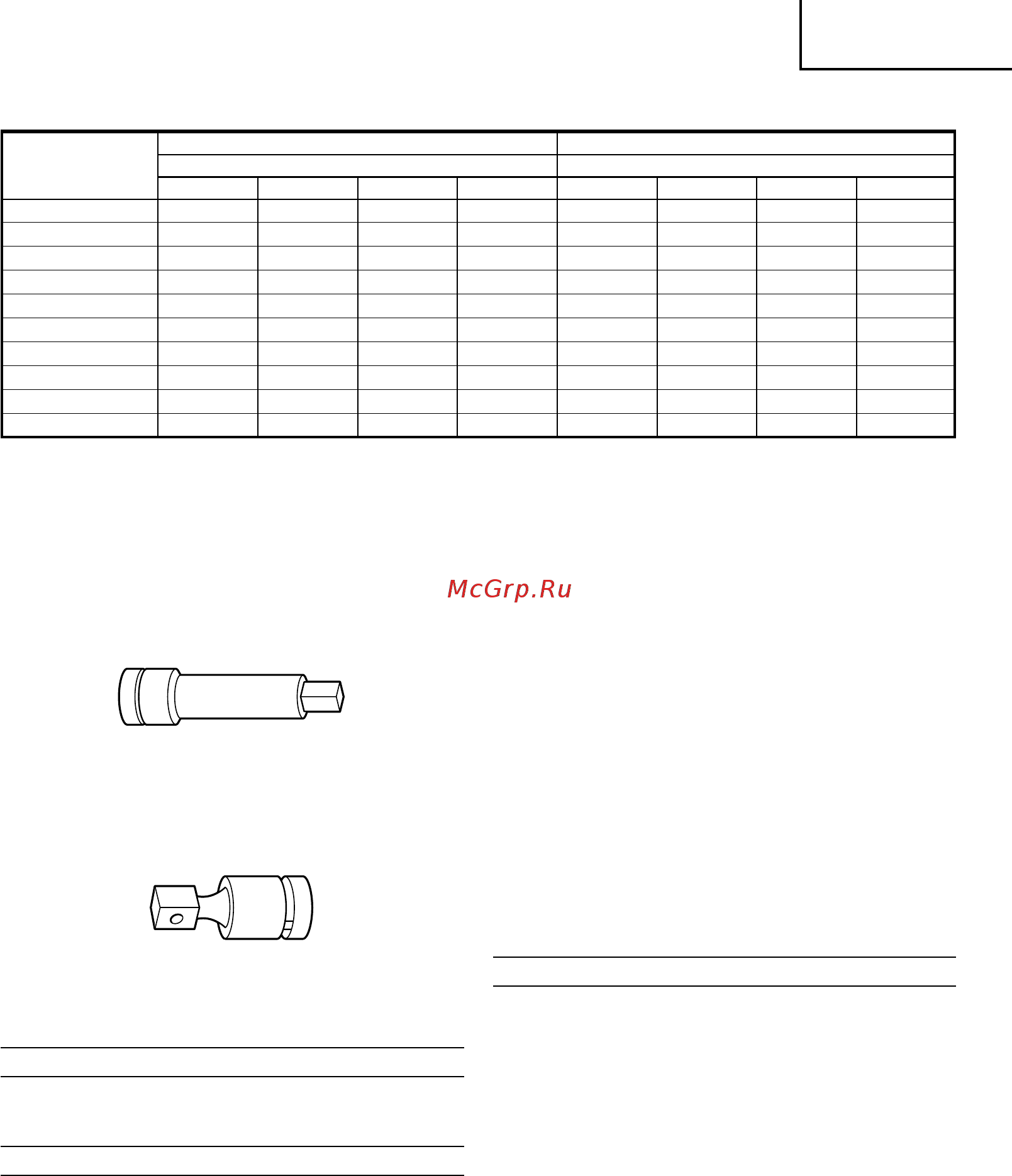

2. Hosszabbítórúd
A hosszabbítórúd használata megkönnyíti a szűk helyen
végzett munkát vagy ha a rendelkezésre álló
befogópatron nem éri el a meghúzandó csavart.
FIGYELEM
Hosszabbítórúd használatakor a meghúzási nyomaték
értéke valamivel kisebb a szabványos befogópatron
használatához képest. Emiatt egy kicsivel hosszabb
ideig szükséges a szerszámgépet üzemeltetni az azonos
nyomaték eléréséhez.
3. Univerzális csuklókapcsoló
Az univerzális csuklókapcsoló használata megkönnyíti
az anyacsavarok behajtását, ha a befogópatron szögben
helyezkedik el a csavarhoz képest, vagy ha a munkát
nagyon szűk helyen kell végezni.
Az opcionális tartozékok előzetes bejelentés nélkül
változhatnak.
ALKALMAZÁSOK
Különböző csavarok és anyák meghúzása és
meglazítása.
AZ ÜZEMELÉS ELŐTTI ÓVINTÉZKEDÉSEK
1. Áramforrás
Ügyeljen rá, hogy a készülék adattábláján feltüntetett
feszültség értéke megegyezzen az alkalmazni kívánt
hálózati feszültséggel.
2. Hálózati kapcsoló
Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen
kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a
dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE
állásban van, a kéziszerszám azonnal működésbe lép,
ami súlyos balesetet idézhet elő.
Befogópatron
Szokásos befogópatron Hosszú befogópatron
rendeltetése
Méret (mm) Méret (mm)
SDE LSDE L
Hatszögletű befogópatron
22 22 32 32 60
23 23 38 29 55 23 33 32 60
24 24 40 29 55 24 34 32 60
26 26 42 29 55 26 38 57 85
27 27 43 29 55 27 39 57 85
29 29 45 29 55 29 42 57 85
30 30 47 29 55 30 43 57 85
32 32 50 29 55 32 46 72 100
35 35 52 29 55 35 52 72 100
36 36 55 29 55 36 55 72 100
Táblázat 1 B=19 mm
3. Hosszabbító vezeték
Ha a munkaterület az áramforrástól távol található,
akkor egy megfelelő keresztmetszetű és teljesítményű
hosszabbító vezetéket kell alkalmazni.
4. Az oldalsó fogantyú rögzítése
A gép testére rögzített oldalsó fogantyú helyzete a
fogantyú lecsavarozásával módosítható. (Jobbmenetes
csavar) Fogassa el a fogantyút a kívánt helyzetbe, majd
rögzítse azt a csavar megszorításával.
5. A befogópatron behelyezése
(1) Csap, körszelvényű tömítőgyűrű (1. Ábra)
Válasszon a megszorítandó vagy meglazítandó
csavarhoz illő befogópatront. Helyezze be a
befogópatront az ütvecsavarozó szárába, majd rögzítse
biztonságosan a hozzá tartozó dugókulccsal és a
gyűrűvel. A befogópatron leszerelését ellenkező
sorrendben végezze.
(2) Hengeres csap típus (2. Ábra)
Állítsa vonalba a szár négyszögletes részében található
hengeres csapot a hatszögletű befogópatron nyílásával.
Ezután tolja be a hengeres csapot és szerelje fel a
hatszögletű befogópatront a szárra. Ellenőrizze, hogy a
hengeres csap teljesen illeszkedik-e a nyílásba. A
befogópatron leszerelését ellenkező sorrendben végezze.
A KÉSZÜLÉK HASZNÁLATA
1. A kapcsoló működtetése (3. Ábra)
A szerszámgép kapcsolója a motor kapcsolójaként és
irányváltó kapcsolóként funkcionál. Ha a kapcsoló R
állásban van, - mely állapot a markolat burkolatán
látható - a motor az óramutató járásával megegyező
irányban forog és megszorítja a csavart. Ha a kapcsoló
L állásban van, a motor az óramutató járásával ellentétes
irányban forog és meglazítja a csavart. A kapcsoló
elengedésekor a motor leáll.
FIGYELEM
Mielőtt a forgásirányt megváltoztatná minden esetben
állítsa KI állásba a kacsolót, és várja meg amíg a motor
teljesen leáll. A forgó motor forgási irányának
megváltoztatása a motor leégését okozza.
2. Csavarok meghúzása és meglazítása
Válasszon az anya vagy a csavar méretének megfelelő
hatszögletű befogópatront. Ezután szerelje fel a
befogópatront a szárra, majd fogja be a meghúzni
kívánt anyát a hatszögletű befogópatronnal. Tartsa egy
vonalban a csavarkulcsot a csavarral, nyomja meg a
ki/be kapcsolót, és fejtsen ki nyomatékot több
05Hun_WR22SA_EE 10/29/08, 20:2626
