31
Čeština

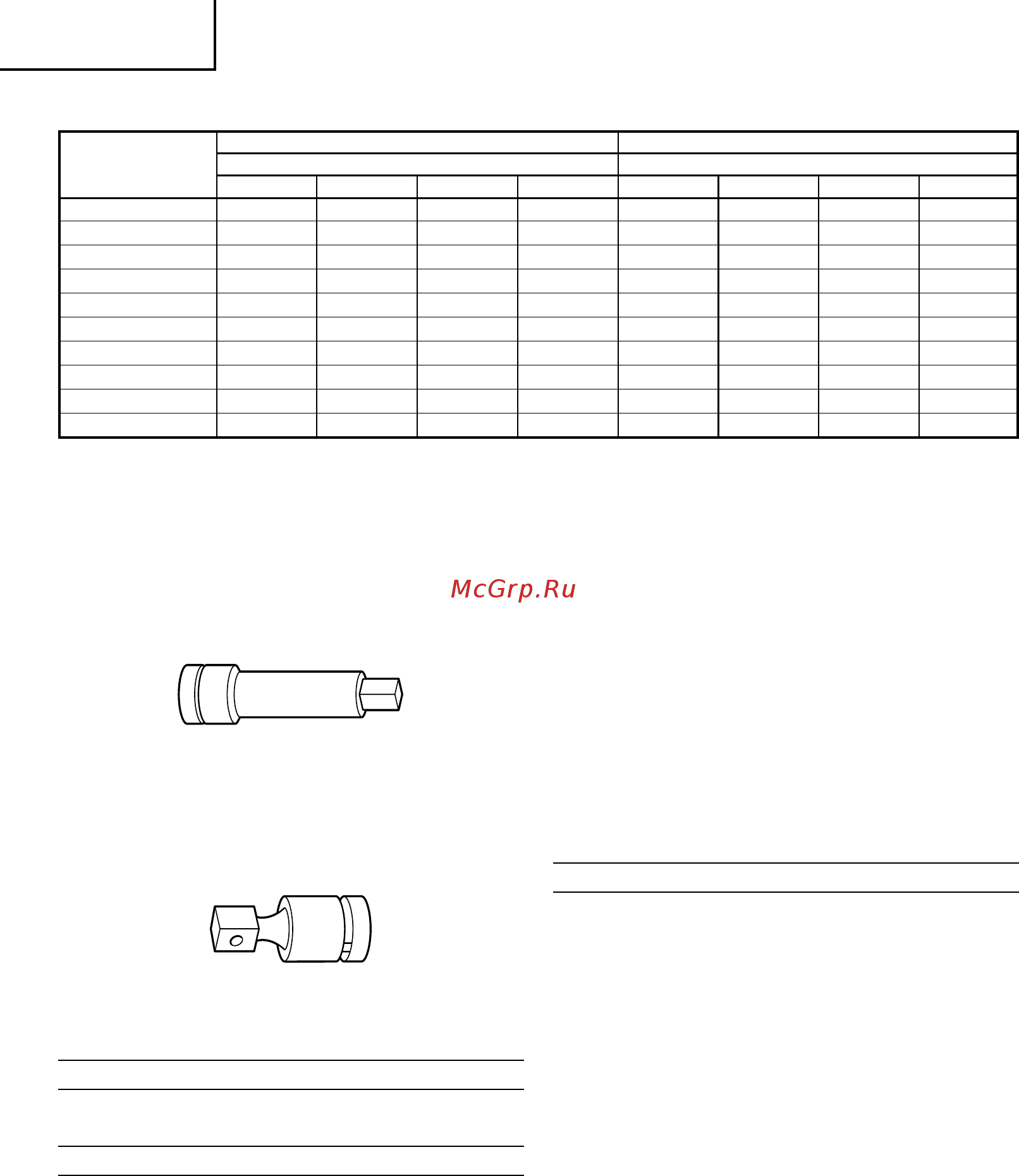

2. Výsuvná tyč
Použití výsuvné tyče je výhodné při práci ve velmi
omezených prostorech nebo tehdy, jestliže objímka
nedosáhne ke šroubu, který má být utažen.
POZOR
Při použití výsuvné tyče je utahovací moment nepatrně
nižší ve srovnání s použitím běžné objímky.
Proto je třeba pro dosažení stejného momentu nechat
nářadí v chodu poněkud déle.
3. Univerzální kloub
Použití univerzálního kloubu je výhodné při rázovém
utahování matic tehdy, jestliže mezi objímkou a klíčem
vznikne určitý úhel, nebo při práci ve velmi úzkém
prostoru.
Další příslušenství podléhá změnám bez předchozího
upozornění.
POUŽITÍ
Dotahování a povolování různých druhů šroubů a matic.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamžitě
pracovat, a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
4. Upevnění boční rukojeti
Polohu boční rukojeti namontované ke skříni kladiva
lze změnit vyšroubováním rukojeti. (Šroub s pravým
závitem) Otočte rukoje do polohy požadované pro
práci a rukoje pevně dotáhněte.
5. Montáž nástrčné hlavice
(1) Kolík, typ s O kroužkem (Obr. 1)
Zvolte nástrčnou hlavici vhodnou pro dotažení nebo
uvolnění šroubu. Vložte nástrčnou hlavici na kovadlinu
utahováku a zajistěte ji kolíkem a kroužkem. Při
demontáži postupujte v opačném pořadí.
(2) Typ se západkovým čepem (Obr. 2)
Srovnejte západkový čep, umístěný ve čtvercovém
úseku pevné části, do souosé polohy s otvorem v
šestihranné objímce. Pak potlačte západkový čep a
namontujte šestihrannou objímku na pevnou část.
Zkontrolujte, že je západkový čep zcela zasunutý v
otvoru. Při demontáži objímky postupujte v obráceném
pořadí.
POUŽITÍ
1. Funkce přepínače (Obr. 3)
Přepínač v tomto nářadí funguje jako spínač motoru
a volicí přepínač směru otáčení. Je-li přepínač nastaven
do polohy R označené na krytu rukojeti, motor se otáčí
ve směru chodu hodinových ručiček pro utažení šroubu.
Je-li přepínač nastaven do polohy L, motor se otáčí
ve směru proti chodu hodinových ručiček pro uvolnění
šroubu. Když se přepínač uvolní, motor se zastaví.
POZOR
Před změnou směru otáčení klíče vypněte vypínač a
vyčkejte, až se motor zcela zastaví. Přepnutí za chodu
motoru může způsobit spálení motoru.
2. Dotahovaní a uvolňování šroubů
Nejdříve je třeba zvolit šestihranné nástrčné hlavice
odpovídající šroubu nebo matici. Pak namontujte
nástrčnou hlavici na kovadlinu a uchopte utahovanou
matici pomocí šestihranné nástrčné hlavice. Přidržte
klíč v přímce se šroubem a stiskněte vypínač na několik
vteřin pro naražení matice.
Je-li matice pouze volně upevněna ke šroubu, šroub
se může s maticí otáčet, takže se nedosáhne náležitého
dotažení. V tomto případě zastavte působení síly na
matici a přidržte před zahájením působení síly hlavu
šroubu pomocí klíče nebo dotáhněte šroub a matici
ručně, aby se zabránilo prokluzování.
Označení
Běžná nástrčná hlavice Dlouhá nástrčná hlavice
nástrčných hlavic
Rozměr (mm) Rozměr (mm)
SDELSDEL
Šestihranná nástrčná hlavice
22 22 32 32 60
23 23 38 29 55 23 33 32 60
24 24 40 29 55 24 34 32 60
26 26 42 29 55 26 38 57 85
27 27 43 29 55 27 39 57 85
29 29 45 29 55 29 42 57 85
30 30 47 29 55 30 43 57 85
32 32 50 29 55 32 46 72 100
35 35 52 29 55 35 52 72 100
36 36 55 29 55 36 55 72 100
Tabulka 1 B=19 mm
