Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
10

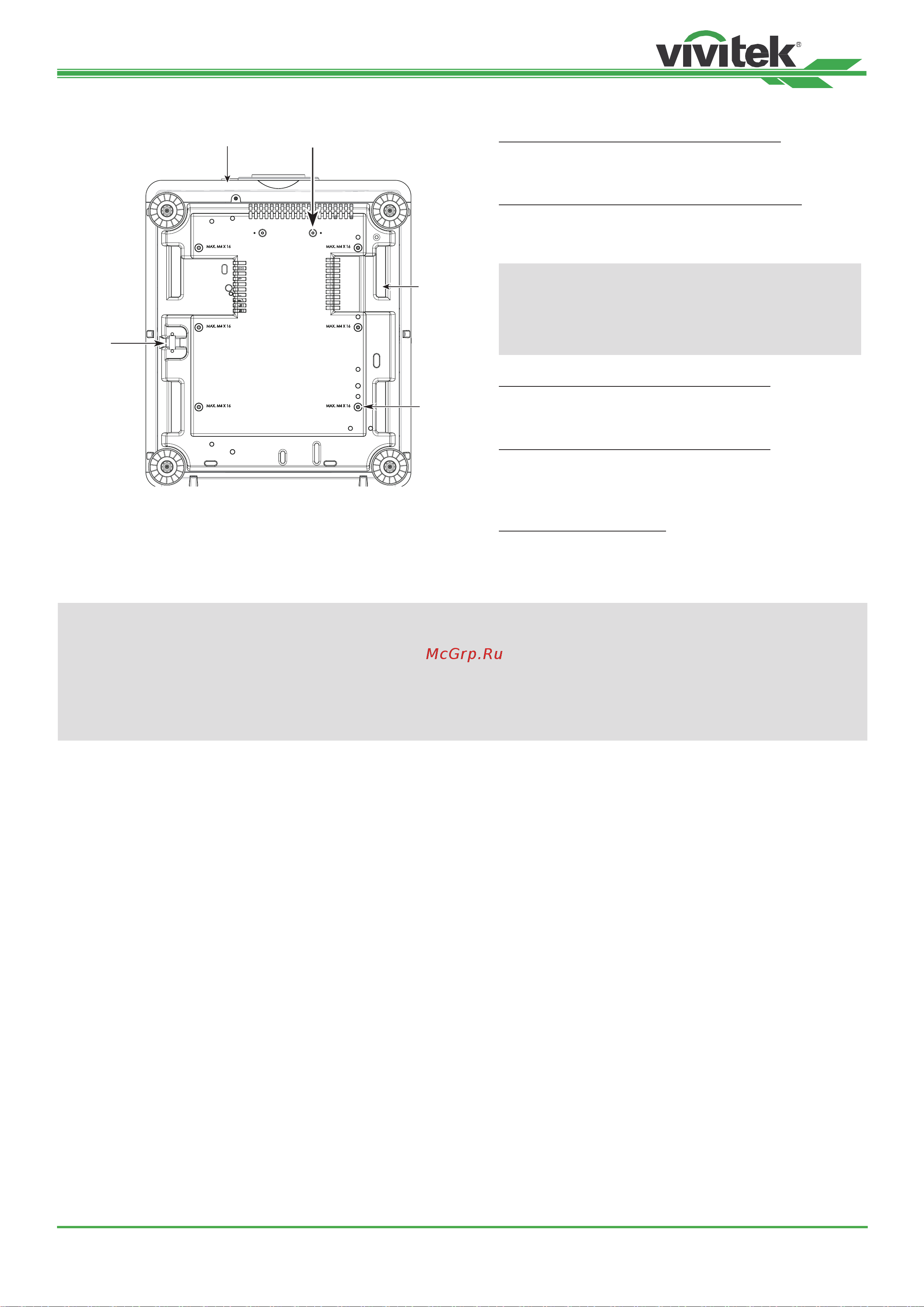

Вид снизу
15
16
19
17
18
15. Отверстие для антивандального болта
Препятствует несанкционированному снятию
объектива.
16. Отверстия для монтажа комплекта опоры
Эти два отверстия для болтов можно
использовать для крепления комплектов опоры
объектива для ультракороткого расстояния..
Примечание
Болты предназначены только для комплектов
опоры объектива; перегрузка может повредить
проектор или стать причиной травм.
17. Углубление для переноски проектора
Эти четыре углубления можно использовать для
переноски проектора.
18. Углубление для переноски проектора
Эти четыре углубления можно использовать для
переноски проектора. 6 отверстий для болтов М4,
макс. глубина 14 мм.
19. Отверстие для защиты
Может служить в качестве кратковременной
защиты.
Примечание
• При установке следует убедиться, что используется только монтажная площадка для потолка, указанная
в списке комплектующих. Для получения подробной информации о креплении проектора к потолку
следует обращаться к дилеру. Пожалуйста, обратитесь к "Крепление проектора на странице 17 ".
• Слот безопасности обеспечивает только кратковременную защиту после установки. Пожалуйста, не
используйте это отверстие для подвешивания проектора во избежание падения или травм.
